PA-5450 MPC カード上の Sys1 および Sys2 システム ドライブ スロットの位置を識別する方法を教えてください。

• ハードウェア リファレンス ガイドに従って、PA-5450 プラットフォームの障害のあるシステム ドライブを交換します。
• PA-5450 管理プロセッサ カード (MPC) 上の Sys1 および Sys2 システム ドライブ スロットを識別する方法を教えてください。

• PA-5450 シャーシ
• サポートされているPAN-OS
• システムドライブ

1. CLIコマンドを使用してドライブのシリアル番号をメモします

admin@PA-5450> debug system disk-smart-info disk-1

smartctl 7.1 2020-04-05 r5049 [x86_64-linux-4.18.0-240.1.1.20.pan.x86_64] (local build)
Copyright (C) 2002-19, Bruce Allen, Christian Franke, www.smartmontools.org

=== START OF INFORMATION SECTION ===
Model Family:     Intel S4510/S4610/S4500/S4600 Series SSDs
Device Model:     INTEL SSDSCKKB480G8
Serial Number:    PHY018601L8480K
LU WWN Device Id: 5 5cd2e4 155d1811b
Firmware Version: XC311132
User Capacity:    480,103,981,056 bytes [480 GB]
Sector Sizes:     512 bytes logical, 4096 bytes physical
Rotation Rate:    Solid State Device
Form Factor:      M.2
Device is:        In smartctl database [for details use: -P show]
ATA Version is:   ACS-3 T13/2161-D revision 5
SATA Version is:  SATA 3.2, 6.0 Gb/s (current: 6.0 Gb/s)

admin@PA-5450> debug system disk-smart-info disk-2

smartctl 7.1 2020-04-05 r5049 [x86_64-linux-4.18.0-240.1.1.20.pan.x86_64] (local build)
Copyright (C) 2002-19, Bruce Allen, Christian Franke, www.smartmontools.org

=== START OF INFORMATION SECTION ===
Model Family:     Intel S4510/S4610/S4500/S4600 Series SSDs
Device Model:     INTEL SSDSCKKB480G8
Serial Number:    PHYH018603PM480K
LU WWN Device Id: 5 5cd2e4 155d17cb0
Firmware Version: XC311132
User Capacity:    480,103,981,056 bytes [480 GB]
Sector Sizes:     512 bytes logical, 4096 bytes physical
Rotation Rate:    Solid State Device
Form Factor:      M.2
Device is:        In smartctl database [for details use: -P show]
ATA Version is:   ACS-3 T13/2161-D revision 5
SATA Version is:  SATA 3.2, 6.0 Gb/s (current: 6.0 Gb/s)

2. シャーシをシャットダウンし、MPCを取り外します。PA -5450 MPCの交換/アクセス方法を参照してください。

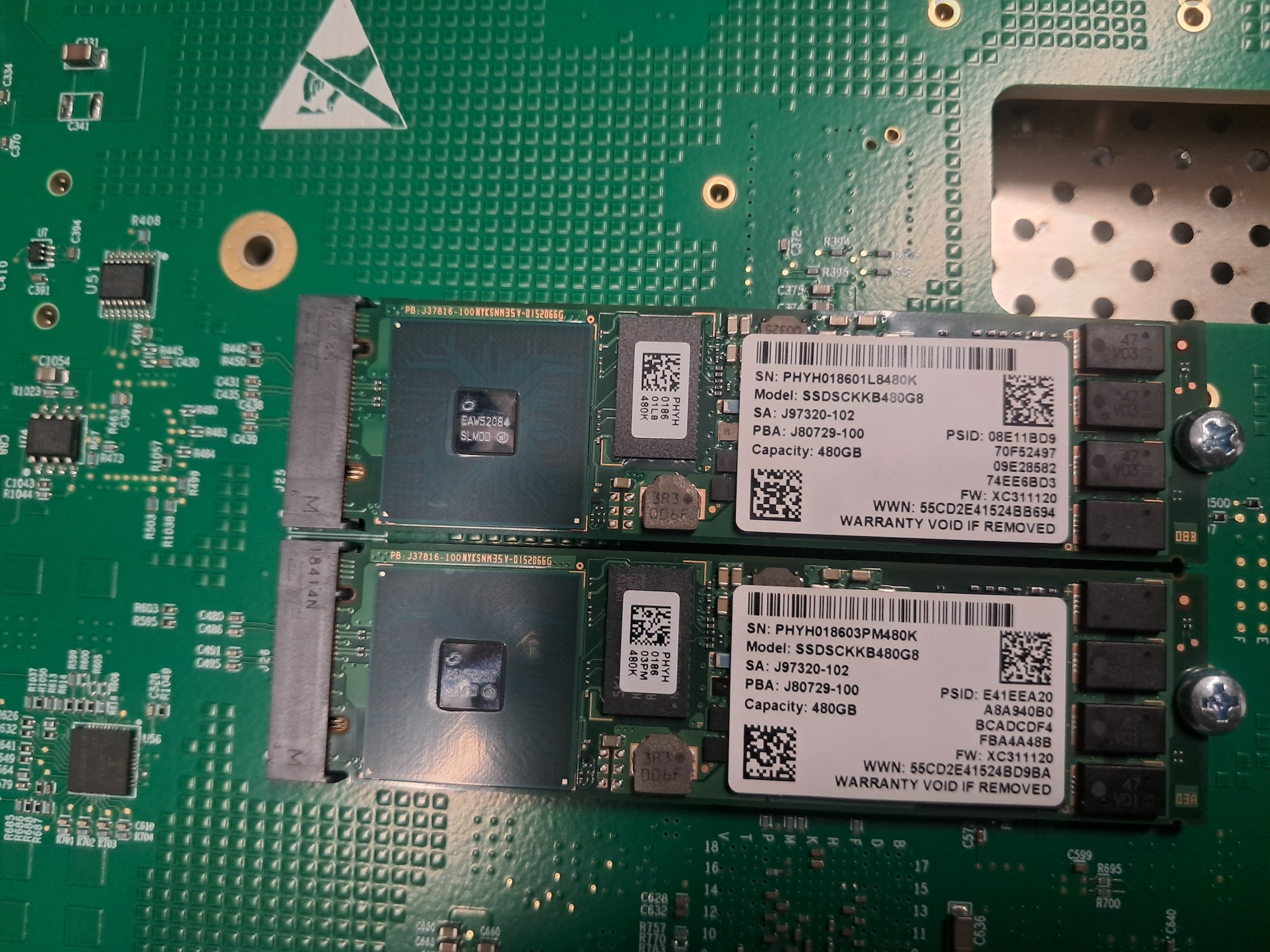

3. ディスクのシリアル番号を書き留めて、コマンドの出力と比較します。

4. ドライブのシリアル番号でSys1とSys2の正しいスロットを識別できます。
