Comment identifier l'emplacement des emplacements de lecteur système Sys1 et Sys2 sur la carte MPC PA-5450 ?

• Suivez le guide de référence du matériel pour remplacer le lecteur système défectueux pour la plate-forme PA-5450.
• Comment identifier l'emplacement du lecteur système Sys1 et Sys2 sur la carte de processeur de gestion PA-5450 (MPC) ?

• Châssis PA-5450
• Système d'exploitation PAN pris en charge
• Lecteurs système

1. Utilisez les commandes CLI pour noter les numéros de série des lecteurs

admin@PA-5450> debug system disk-smart-info disk-1

smartctl 7.1 2020-04-05 r5049 [x86_64-linux-4.18.0-240.1.1.20.pan.x86_64] (local build)
Copyright (C) 2002-19, Bruce Allen, Christian Franke, www.smartmontools.org

=== START OF INFORMATION SECTION ===
Model Family:     Intel S4510/S4610/S4500/S4600 Series SSDs
Device Model:     INTEL SSDSCKKB480G8
Serial Number:    PHY018601L8480K
LU WWN Device Id: 5 5cd2e4 155d1811b
Firmware Version: XC311132
User Capacity:    480,103,981,056 bytes [480 GB]
Sector Sizes:     512 bytes logical, 4096 bytes physical
Rotation Rate:    Solid State Device
Form Factor:      M.2
Device is:        In smartctl database [for details use: -P show]
ATA Version is:   ACS-3 T13/2161-D revision 5
SATA Version is:  SATA 3.2, 6.0 Gb/s (current: 6.0 Gb/s)

admin@PA-5450> debug system disk-smart-info disk-2

smartctl 7.1 2020-04-05 r5049 [x86_64-linux-4.18.0-240.1.1.20.pan.x86_64] (local build)
Copyright (C) 2002-19, Bruce Allen, Christian Franke, www.smartmontools.org

=== START OF INFORMATION SECTION ===
Model Family:     Intel S4510/S4610/S4500/S4600 Series SSDs
Device Model:     INTEL SSDSCKKB480G8
Serial Number:    PHYH018603PM480K
LU WWN Device Id: 5 5cd2e4 155d17cb0
Firmware Version: XC311132
User Capacity:    480,103,981,056 bytes [480 GB]
Sector Sizes:     512 bytes logical, 4096 bytes physical
Rotation Rate:    Solid State Device
Form Factor:      M.2
Device is:        In smartctl database [for details use: -P show]
ATA Version is:   ACS-3 T13/2161-D revision 5
SATA Version is:  SATA 3.2, 6.0 Gb/s (current: 6.0 Gb/s)

2. Arrêtez le châssis et retirez le MPC. Voir Comment remplacer/accéder à un MPC PA-5450

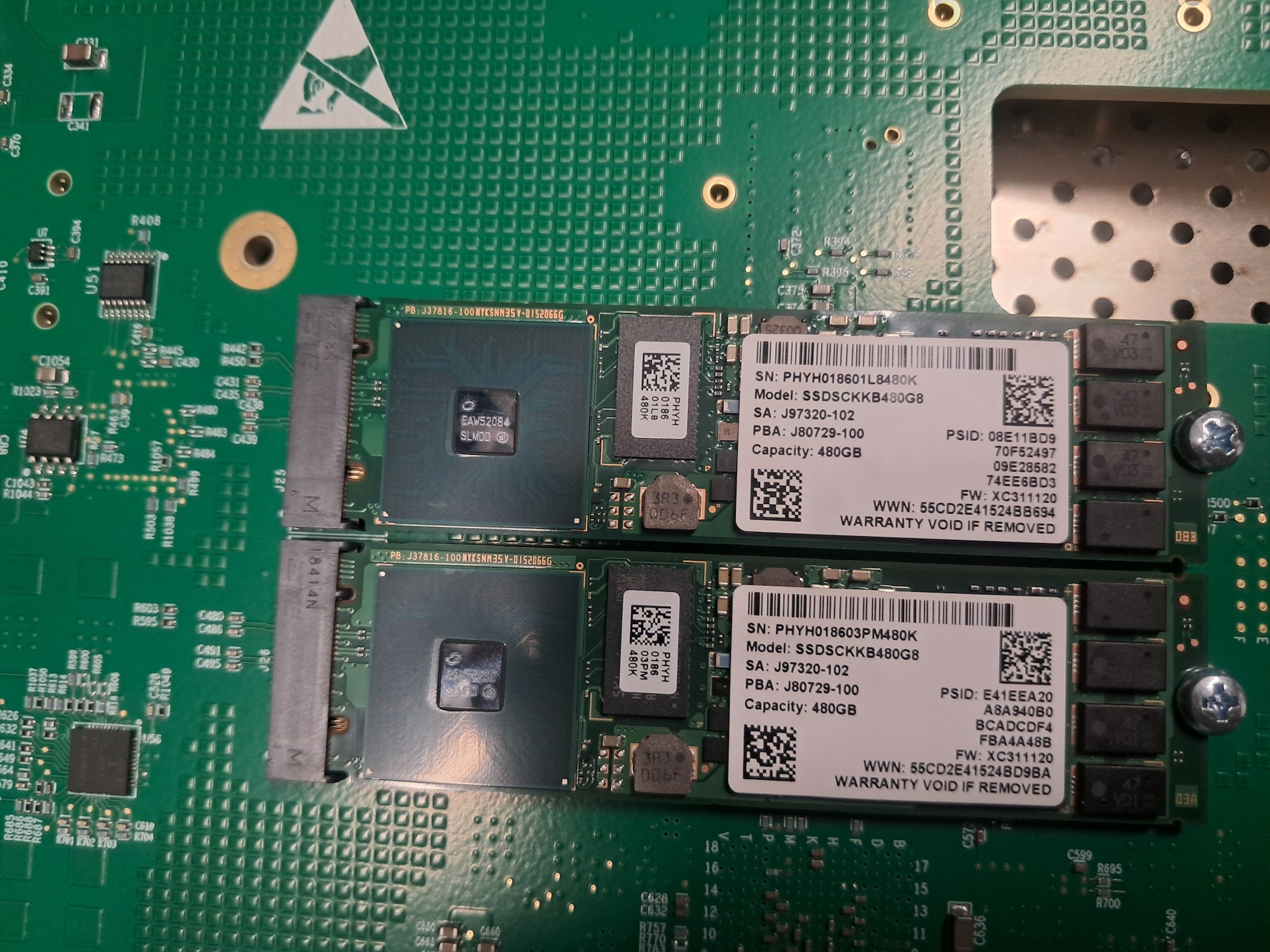

3. Notez le numéro de série du disque et comparez-le avec la sortie des commandes

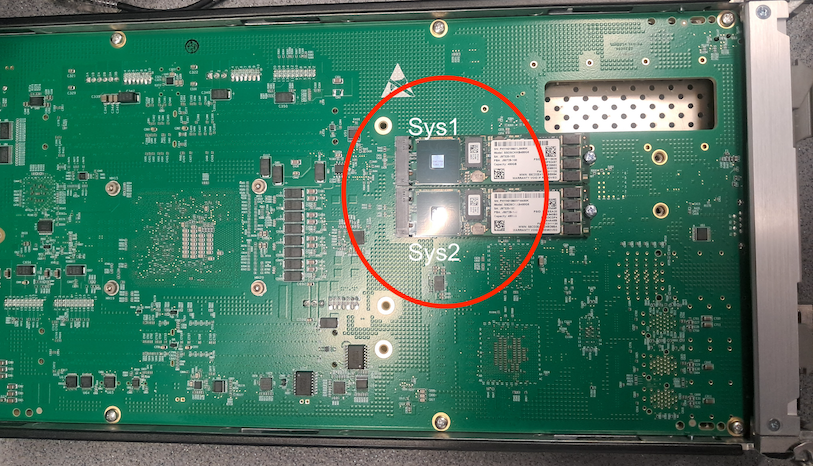

4. Vous pouvez désormais identifier l'emplacement correct pour Sys1 et Sys2 avec les numéros de série des lecteurs
