Wie identifiziere ich den Standort der Sys1- und Sys2-Systemlaufwerksteckplätze auf der PA-5450 MPC-Karte?

• Befolgen Sie das Hardware-Referenzhandbuch, um das fehlerhafte Systemlaufwerk für die PA-5450-Plattform zu ersetzen.
• Wie identifiziere ich den Sys1- und Sys2-Systemlaufwerksteckplatz auf der PA-5450 Management Processor Card (MPC)?

• PA-5450 Gehäuse
• Unterstützte PAN-OS
• Systemlaufwerke

1. Verwenden Sie CLI -Befehle, um die Seriennummern der Laufwerke zu notieren

admin@PA-5450> debug system disk-smart-info disk-1

smartctl 7.1 2020-04-05 r5049 [x86_64-linux-4.18.0-240.1.1.20.pan.x86_64] (local build)
Copyright (C) 2002-19, Bruce Allen, Christian Franke, www.smartmontools.org

=== START OF INFORMATION SECTION ===
Model Family:     Intel S4510/S4610/S4500/S4600 Series SSDs
Device Model:     INTEL SSDSCKKB480G8
Serial Number:    PHY018601L8480K
LU WWN Device Id: 5 5cd2e4 155d1811b
Firmware Version: XC311132
User Capacity:    480,103,981,056 bytes [480 GB]
Sector Sizes:     512 bytes logical, 4096 bytes physical
Rotation Rate:    Solid State Device
Form Factor:      M.2
Device is:        In smartctl database [for details use: -P show]
ATA Version is:   ACS-3 T13/2161-D revision 5
SATA Version is:  SATA 3.2, 6.0 Gb/s (current: 6.0 Gb/s)

admin@PA-5450> debug system disk-smart-info disk-2

smartctl 7.1 2020-04-05 r5049 [x86_64-linux-4.18.0-240.1.1.20.pan.x86_64] (local build)
Copyright (C) 2002-19, Bruce Allen, Christian Franke, www.smartmontools.org

=== START OF INFORMATION SECTION ===
Model Family:     Intel S4510/S4610/S4500/S4600 Series SSDs
Device Model:     INTEL SSDSCKKB480G8
Serial Number:    PHYH018603PM480K
LU WWN Device Id: 5 5cd2e4 155d17cb0
Firmware Version: XC311132
User Capacity:    480,103,981,056 bytes [480 GB]
Sector Sizes:     512 bytes logical, 4096 bytes physical
Rotation Rate:    Solid State Device
Form Factor:      M.2
Device is:        In smartctl database [for details use: -P show]
ATA Version is:   ACS-3 T13/2161-D revision 5
SATA Version is:  SATA 3.2, 6.0 Gb/s (current: 6.0 Gb/s)

2. Chassis herunterfahren und MPC entfernen. Siehe So ersetzen/greifen Sie auf einen PA-5450 MPC zu

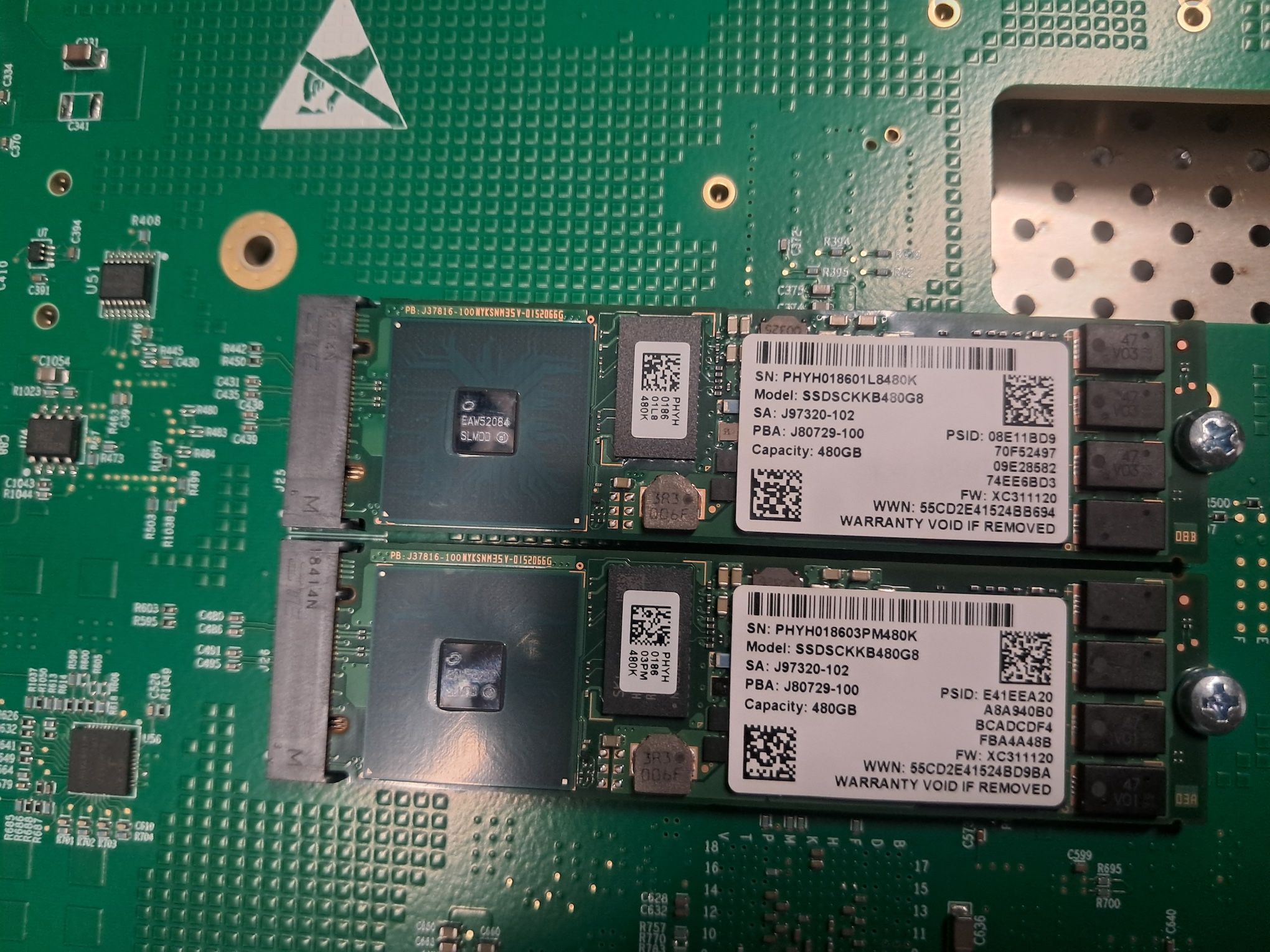

3. Notieren Sie die Seriennummer der Festplatte und vergleichen Sie sie mit der Ausgabe der Befehle

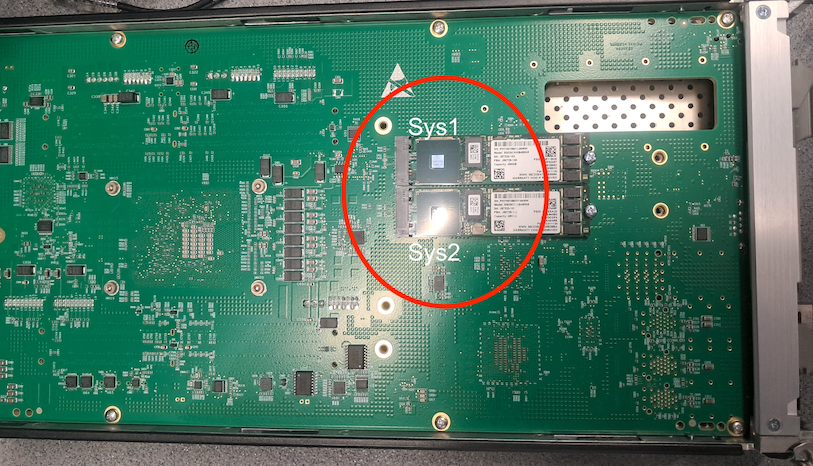

4. Den richtigen Steckplatz für Sys1 und Sys2 können Sie nun anhand der Seriennummern der Laufwerke identifizieren.
