如何识别HA防火墙非功能状态和故障转移的根本原因
Objective
- 确定HA防火墙无法正常工作的根本原因。
- 将HA防火墙恢复到健康、冗余状态。
Environment
- Palo Alto 防火墙
- 支持的 PAN OS
- 高可用性 (HA)活动/被动或活动/活动
Procedure
- 通过访问对等方，查找HA中防火墙无法正常状态的原因：

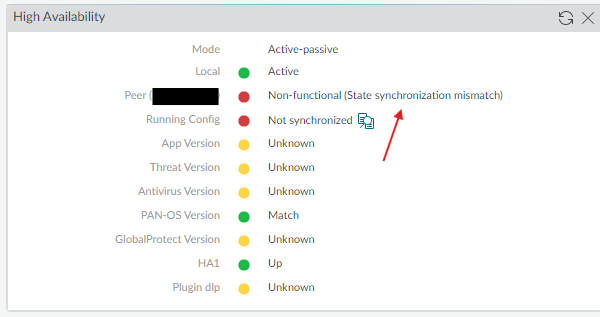

- 检查 UI：高可用性仪表板。导航至仪表板 > 高可用性小部件。
-
- Check the output of the CLI command:
> show high-availability all- Look under the "Peer Information" for the State Reason.
Peer Information: Connection status: up Version: 1 Mode: Active-Passive State: non-functional (last 28 minutes) State Reason: State synchronization mismatch <<<<< - HA中的防火墙进入非功能状态的各种原因列示如下：
- 数据平面停机：数据平面退出故障
- 数据平面关闭：brdagent 正在退出
- 插槽 x：插槽关闭：brdagent 正在退出
- 数据平面关闭：路径监视器故障
- 链接断开
- 路径向下
- 策略推送至数据平面失败
- 对等体之间的模式不匹配
- 状态同步不匹配
- A/A 模式设备 ID 重叠
- A/A 模式数据包转发不匹配
- A/A 模式会话加载共享不匹配
- A/A 模式 QOS 配置同步不匹配
- A/A 模式路由器配置同步不匹配
- 同行版本不兼容，仅适用于全景图
- URL供应商不匹配
- HA3 链接已断开
- HA2 IPv4/ IPv6与对等端不匹配
- HA2-备份IPv4/ IPv6与对等体不匹配
- HA2 端口与对等端口不匹配
- HA2-备份端口与对等端口不匹配
- 本地和对等 HA1 IP 不匹配
- 对等体之间的组 ID 不匹配
- 系统监视器故障
- 等待暂定保持时间
- 等待策略推送至数据平面
- 等待状态同步完成
- VM许可证与对等方不匹配
- 与 VMS 的版本不匹配
- GTP 启用与对等体不匹配
- SCTP 启用与对等体不匹配
- NAT过度订阅不匹配
- 检测到驱动器错误
- The remediation steps for each of these causes are listed below:
- 数据平面关闭：数据平面退出失败：要开始调查此问题，请打开支持案例。
- 数据平面关闭：brdagent 退出： 要开始调查此问题，请打开支持案例。
- 插槽 x：插槽关闭：brdagent 退出： 要开始调查此问题，请打开支持案例。
- 数据平面关闭：路径监视器故障：要开始调查此问题，请打开支持案例。
- 链接：
由于链路组“链路检测”失败，防火墙无法运行。请参阅视频教程： HA中的链路组监控是什么？
以及如何排除物理端口故障或链路故障 - 路径向下：
由于路径关闭，防火墙无法正常工作，请检查HA路径监控配置并排除故障：
Refer to 链路监控和路径监控行为 and HA链路和路径监视.show high-availability path-monitoring - 策略推送至数据平面平面失败：要开始调查此问题，请打开支持案例。
- 对等体之间的模式不匹配：
确保HA中的两个防火墙都配置了匹配的HA模式。
1- 如果您的HA是 A/P，那么两个防火墙都需要在设备 >> 高可用性 >> 常规 >> 设置下具有HA模式，并设置为“主动被动”。2- 如果您的HA是 A/A，那么两个防火墙都需要在设备 >> 高可用性 >> 常规 >> 设置下具有HA模式，并设置为“主动主动”。
确保在配置更改后提交防火墙配置。 - 状态同步不匹配：
请参阅HA主动/被动防火墙无法正常工作的原因“状态同步不匹配”。 - A/A 模式设备 ID 重叠
确保在每个对等点上将设备 ID 设置为不同的值（0 或 1）：
步骤 1：在设备 > 高可用性 > 常规中，编辑设置。
步骤2：选择设备ID，如下所示：
配置第一个对等体时，将设备 ID 设置为 0。
配置第二个对等体时，将设备 ID 设置为 1。 - A/A 模式数据包转发不匹配：
- A/A 模式会话加载分配不匹配：
要解决 A/A 模式数据包转发和会话加载共享不匹配的问题：步骤 1：配置会话所有者和会话设置。
在设备 > 高可用性 > HA通信中，编辑数据包转发。
1- 对于会话所有者选择，请选择以下选项之一：
第一个数据包？接收新会话第一个数据包的防火墙是会话所有者（推荐设置）。此设置可最大限度地减少 HA3 上的流量，并在对等端之间分担流量加载。
主设备？处于活动-主要状态的防火墙是会话所有者。
2- 对于会话设置，选择以下选项之一：
IP 模数？防火墙对数据包中的源 IP 地址和目标IP 地址执行 XOR 运算，并根据结果选择哪个HA 对等防火墙设置会话。
主设备？活动-主要防火墙设置所有会话。
第一个数据包？接收新会话的第一个数据包的防火墙执行会话设置（推荐设置）。
从会话所有者和会话设置的第一个数据包开始，然后根据加载分布，您可以更改为其他选项之一。
IP 哈希？防火墙使用源IP 地址或源 IP 地址和目标IP 地址组合的哈希来分配会话设置责任。
单击“OK”。
https://docs.paloaltonetworks.com/pan-os/11-1/pan-os-admin/high-availability/set-up-activeactive-ha/configure-activeactive-ha - A/A 模式 QOS 配置同步不匹配：
两个HA 对等上的不同QoS同步设置将导致一台设备无法正常工作（由于 A/A 模式QoS配置同步不匹配）。建议遵循以下步骤：
步骤 1. 在主动-辅助设备上挂起。
转到设备 > 高可用性 > 操作命令 > 单击“暂停本地设备”
步骤2. 在两个HA 对等上启用QoS同步设置。
转到设备 > 高可用性 > 主动/主动配置 > 数据包转发 > 单击“QoS同步”，然后提交
步骤 3. 从 Active-primary 手动执行“同步到对等”
移至指示板> 单击高可用性小部件下的“同步到对等点”
步骤4. 在主动-辅助设备上启用功能。
移至设备 > 高可用性 > 操作命令 > 单击“使本地设备正常运行”
步骤5：提交Active-Primary框中的更改，错误就会消失。 - A/A 模式路由器配置同步不匹配：确保HA Active/Active 中两个防火墙上的路由器具有相同的模式，并且您没有在一个防火墙上设置高级路由模式，而在另一个防火墙上没有设置。
- URL供应商不匹配：
请参阅高可用性对上不匹配的URL供应商 - HA3 链接已断开：
注意：如果 HA3 链路发生故障， HA A/A 中的其中一个防火墙将转换为非功能状态。为防止这种情况，请将具有两个或更多物理接口的链路聚合组 (LAG)接口配置为 HA3 链路。防火墙不支持 HA3 备份链路。具有多个接口的聚合接口将提供额外的容量和链路冗余，以支持HA对等体之间的数据包转发。
有关如何排除 HA3 链路故障的更多详细信息，请参阅高可用性 - HA链路状态附加信息： HA3 链路是使用MAC-in- MAC封装的第 2 层链路。它不支持第 3 层寻址或加密。PA-7000 系列防火墙一对一地同步 NPC 之间的会话。在 PA-800 系列、PA-3200 系列和 PA-5200 系列防火墙上，您可以将聚合接口配置为 HA3 链路。聚合接口还可以为 HA3 链路提供冗余；您无法为 HA3 链路配置备份链路。在 PA-3200 系列、PA-5200 系列和 PA-7000 系列防火墙上，专用HSCI端口支持 HA3 链路。防火墙为穿越 HA3 链路的数据包添加专有数据包头，因此此链路上的 MTU 必须大于转发的最大数据包长度。”
- HA2 IPv4/ IPv6与对等方不匹配：确保HA中两个防火墙上的 HA2配置具有匹配的设置和相同的IP 地址版本，并且仅与分配的 IP 地址不同。请参阅HA2配置。
- HA2-backup IPv4/ IPv6与对等方不匹配：确保HA中两个防火墙上的 HA2-backup配置具有匹配的设置和相同的IP 地址版本，并且仅与分配的 IP 地址不同。请参阅HA2-backup配置。
- HA2 端口与对等端口不匹配：确保HA中两个防火墙上的 HA2配置具有匹配的设置，并且仅在其分配的 IP 地址上有所不同。请参阅HA2配置。
- HA2 备份端口与对等端口不匹配：确保HA中两个防火墙上的 HA2 备份配置具有匹配的设置，并且仅在其分配的 IP 地址上有所不同。请参阅HA2 备份配置。
- 本地和对等 HA1 IP 不匹配：
确保 HA1 IP 地址配置正确，且HA中的两个防火墙上的IP 地址不同。如果HA中的防火墙的配置是从全景推送的，请确保从全景推送的模板不会在HA中的两个防火墙上为 HA1配置相同的 IP 地址。如果需要，您可以选择本地HA设置配置或使用模板变量。
参考：
如何配置高可用性主动/被动的模板变量
将防火墙HA对迁移到 Panorama 管理并重复使用现有配置配置主动/被动HA
配置 Active/Active HA - 对等体之间的组 ID 不匹配：
确保HA中两个防火墙的组 ID 相同。
有关如何在HA环境中更改组 ID 的信息，请参阅如何在HA环境中更改组 ID. - 系统监视器故障：非常罕见的状态。
- 等待暂时保持时间：过渡状态。
- 等待策略推送至数据平面：过渡状态。
- 等待状态同步完成：过渡状态。
- VM许可证与对等方不匹配：
请参阅HA因虚拟机许可证与对等方不匹配而无法正常运行，即使两个防火墙具有相同的许可证 - 版本与 VMS 的对等版本不匹配：
请参阅HA因虚拟机许可证与对等方不匹配而无法正常运行，即使两个防火墙具有相同的许可证
该解决方案可能还需要 TAC 的升级或干预才能获得根访问权限。因为PAN-244673 。
- GTP 启用与对等方不匹配：
确保HA中的两个防火墙上都启用或禁用 GTP。
启用或禁用GTP 状态检查需要提交并重新启动。 - SCTP 启用与对等方不匹配：
确保HA中的两个防火墙上都启用或禁用 SCTP。
启用或禁用SCTP 安全需要提交。 - NAT过度订阅不匹配：
升级后，请参阅HA无法正常运行并出现错误消息：“Nat过度订阅不匹配”。 - 检测到驱动器错误：
如果驱动器仍处于故障状态，请重新安装日志驱动器，可能需要更换。打开支持案例并将支持转至内部 KB 层云管理器“日志驱动器故障”警报以了解更多详细信息。
- Look under the "Peer Information" for the State Reason.
- Check the output of the CLI command:
Additional Information
如需更多帮助且无法找到正确的补救步骤，请打开支持案例。
某些非功能状态需要打开支持案例的原因是，问题可能与软件问题或硬件问题有关。这些类型的案例需要进行故障排除，并且大多数情况下可能需要工程团队进一步调试问题：
支持团队需要检查的一些日志和显示命令：masterd.log (md.log)、mprelay-def-hb-fail.log、masterd_detail.log/DP、controlplane-down.log、mpreplay.log、brdagent.log、ha_agent.log、path_monitor_hb_fail_s .log、消息等...
show system packet-path-test statusshow system files
因此建议在问题发生时立即收集HA中两个防火墙的技术支持文件并将其附加到支持案例中。
