Comment résoudre l’échec des connexions gRPC entre le pare-feu et le service Edge d’ID utilisateur
13511
Created On 08/06/24 21:29 PM - Last Modified 11/25/25 23:56 PM
Objective
Comment résoudre l’échec des connexions entre le pare-feu et le service Edge d’ID utilisateur.
Environment
- Pare-feu Palo Alto
- PAN-OS 11.0 et versions ultérieures.
- ICD (démon client d’identité)
- Service d’ID utilisateur Edge
- CIE (Cloud Identity Engine)
Procedure
- Vérifiez qu’un certificat de périphérique est valide et présent sur l’état du certificat de périphérique FW.show
show device-certificate status

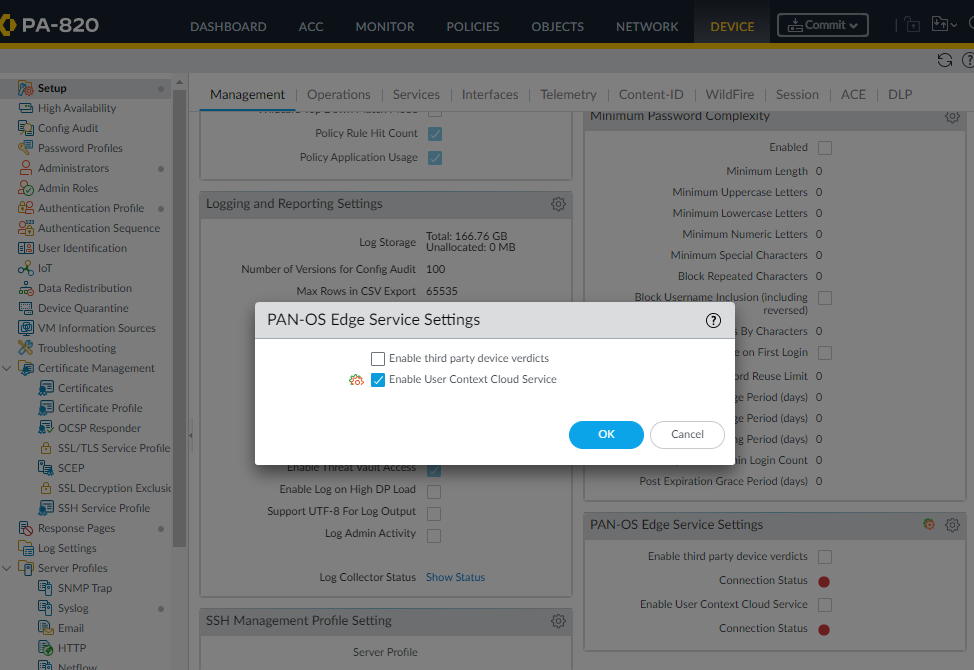

- Vérifiez la configuration du pare-feu. Accédez à Configuration > gestion de l’appareil > sous les paramètres du service Edge PAN-OS, assurez-vous que la case « Activer le service cloud de contexte utilisateur » est cochée si vous souhaitez utiliser la fonctionnalité de redistribution de l’ID utilisateur cloud.

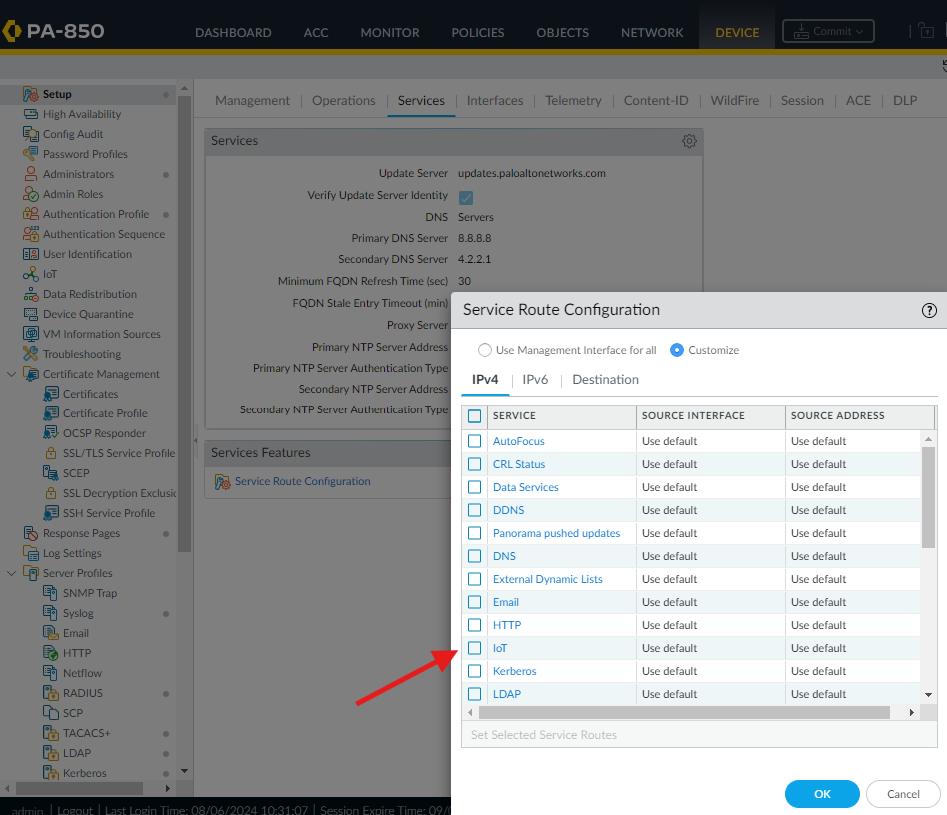

- Vérifiez la configuration de l’itinéraire de service de la fonctionnalité d’ID utilisateur cloud. Accédez à Configuration de l’appareil > > Services, puis sous Configuration de l’itinéraire de service , recherchez « iot ».La fonctionnalité de redistribution de l’ID utilisateur cloud utilise l’itinéraire de service IoT.
- Résoudre les problèmes de connexion entre le plan de gestion du pare-feu (MP) et le service d’ID utilisateur Edge :
- Utilisez la commande CLI :
> show cloud-userid config-details
Un exemple de cette sortie est présenté ci-dessous :> show cloud-userid config-details Cloud UserID: enabled Connection: disconnected
- Pour plus d’informations sur la connexion au serveur d’ID utilisateur Edge, utilisez la commande CLI :
> show cloud-userid statistics
Un exemple de cette sortie est présenté ci-dessous :> show cloud-userid statistics Summary of CUID gRPC client: number of connection reset: 38700 number of connection failed: 8 number of connection established: 38702 number of connection attempts: 38711 number of connection released: 38702 number of connection selected: 38700 number of selections failed: 43891 number of bytes sent: 1122249 number of bytes received: 0 Last gRPC connection Attempt: 2024-07-31 06:50:03 -0400 EDT Last successful gRPC connection: 2024-07-31 06:49:58 -0400 EDT Cloud user-id URL: identity.services-dge.paloaltonetworks.com Source Address: 192.168.5.3 Destination Address: 34.136.155.117:443 Device cert status: Installed Validity: Notbefore: 2024-07-29 01:09:23 +0000 UTC Notafter: 2024-10-27 01:09:22 +0000 UTC max gRPC connections: 1, ongoing: 1, max alive time: unlimited, max bytes sent: unlimited Cloud user-id connection: disconnected UPLOAD: IP User Mappings: 0 IP Port User Mappings: 0 IP Tags: 0 User Tags: 0 IP Host(Quarantine List): 0 DOWNLOAD: IP User Mappings: 0 IP Port User Mappings: 0 IP Tags: 0 User Tags: 0 IP Host(Quarantine List): 0
- Vérifiez la connexion réseau entre l’itinéraire du service IoT du pare-feu, l’adresse IP source et le nom de domaine complet de destination du serveur d’ID utilisateur Edge :
> traceroute host identity.services-edge.paloaltonetworks.com
- Remarque : Cette commande est valide dans le cas où Gestion ou Par défaut est utilisé comme itinéraire de service IoT, sinon ajoutez la source à la commande suivie de l’adresse IP de l’interface de plan de données utilisée comme itinéraire de service.
> traceroute source <IP address of the IoT service route dataplane interface> host identity.services-edge.paloaltonetworks.com
- Remarque : Cette commande est valide dans le cas où Gestion ou Par défaut est utilisé comme itinéraire de service IoT, sinon ajoutez la source à la commande suivie de l’adresse IP de l’interface de plan de données utilisée comme itinéraire de service.
- Vérifiez netstat sur le serveur d’ID utilisateur Edge :
show netstat numeric-ports yes numeric-hosts yes | match <IP address of the Edge user-id server>
- Assurez-vous qu’aucun périphérique ou règle de pare-feu ne bloque la connexion au serveur d’ID utilisateur Edge sur le port 443.
- Vérifiez les journaux système du pare-feu liés à cette connexion :
> show log system direction equal backward subtype equal cuid-connection
- En dernier recours et si vous devez redémarrer la connexion entre le FW et le serveur d’ID utilisateur Edge, utilisez la commande CLI :
> debug cloud-userid reset-connection
- Utilisez la commande CLI :
