Plusモジュールとのインターフェイス SFP がダウンしているかどうかを確認する方法
42745
Created On 01/26/21 17:55 PM - Last Modified 04/30/21 03:01 AM
Symptom
- SFP+ モジュールはファイアウォールと互換性があります。/ + SFP SFP モジュールが当社のファイアウォールと互換性があるかどうかを確認するには、 SFP トランシーバーがパロアルトネットワークスでサポートされているかどうかを確認する方法をfirewall参照してください。
- LED関連する + ポートの物理 (使用可能な場合) SFP が点滅しています。
- メディアタイプは SFP + (ポート XX 13 は、イーサネット インターフェイス 1/13 を参照するなど、後続のコマンドでポート番号に置き換えます firewall ):
show system state filter-pretty sys.s1.pXX.phy
sys.s1.pXX.phy: { link-partner: { }, media: SFP-Plus-Fiber, sfp: { connector: LC, encoding: Reserved, identifier: SFP, transceiver:, vendor-name: AVAGO, vendor-part-number: AFBR-709SMZ, vendor-part-rev: G4.1, }, type: Ethernet, }
- 対応する + ポートのイーサネット インターフェイスのリンク ステータス SFP は、 で 'Down' と表示されます firewall 。
> show system state filter-pretty sys.s1.pXX.status
sys.s1.pXX.status: { 'farloop': False, 'link': Down, 'mode': Autoneg, 'mru': 1856, 'nearloop': False, 'pause-frames': True, 'setting': 1Gb/s-full, 'type': SFP, }
- ポートの状態は、無効な + モジュールが原因で適切ではありません SFP 。
> show system state filter-pretty sys.s1.pXX.state
sys.s1.pXX.state: board_port_sfp_invalid_0.
Environment
- hardware firewall PA-7000 専用の + ポートを持つ(シリーズを除く)任意 SFP の。
- SFP+ モジュール/トランシーバがいずれかのポートに正しく接続されている firewall 。
- 対応するインターフェイスは で構成されます firewall 。
Cause
A 一般的な理由は SFP 、+ モジュールが正しいポートに挿入されていない場合です firewall 。
Resolution
- firewallモデル/シリーズを確認します。
> show system info
model: PA-3220
- Hardwareリファレンスガイドに移動し、 Hardware それぞれのシリーズのリファレンスを開きます firewall 。

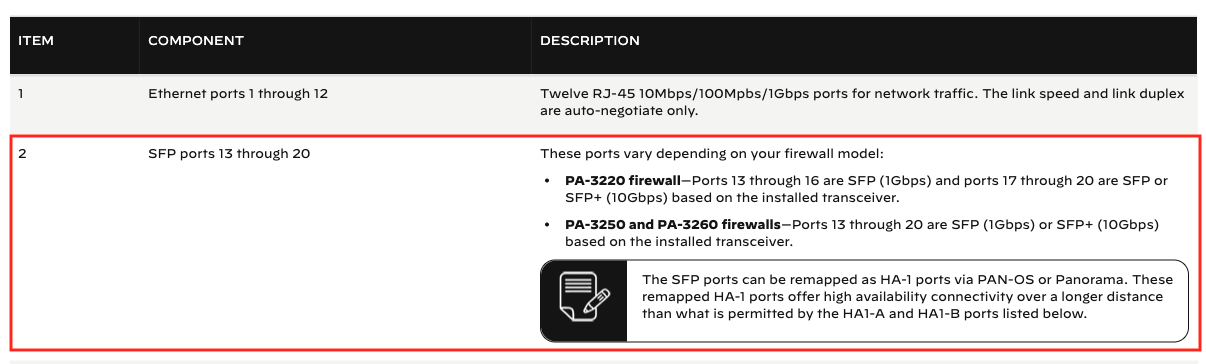

- フロントパネルの説明の下で、 SFP テーブル上のポートコンポーネントを探します。
- 説明を読んで、どのポートが + モジュール用に予約されているかを判別 SFP SFP してください。 (この例では、当社の PA-3220 プラットフォームの場合:ポート13~16は SFP (1Gbps)、ポート17~20は SFP SFP 、インストールされたトランシーバに基づいて+(10Gbps)です。
- SFP正しいポートに + モジュールを挿入します。
Additional Information
- モジュールを挿入する前に、正しいポート番号を確認することをお勧めします。
- アクティブ/パッシブ高可用性展開の場合は、アクティブ デバイスのインターフェイス ステータスを考慮する必要があります (パッシブ リンク状態がに設定されていない限り UP )。
- デモの為に、3200シリーズはここでは例として使うだけです。
