Que vérifier si une interface avec SFP le module Plus s’affiche

42751

Created On 01/26/21 17:55 PM - Last Modified 04/30/21 03:01 AM

Symptom

Le SFP module + est compatible avec nos pare-feu.Pour vérifier si un SFP module / + est compatible avec nos SFP pare-feu, veuillez consulter Comment confirmer si votre SFP transmetteur est pris en charge par Palo Alto Networks firewall
Le physique LED (si disponible) du SFP port pertinent + clignote.

Le type de média SFP est + (remplacer XX par le numéro de port dans les commandes suivantes par exemple Port 13 se réfère à l’interface ethernet 1/13 de firewall la):

show system state filter-pretty sys.s1.pXX.phy

sys.s1.pXX.phy: { link-partner: { }, media: SFP-Plus-Fiber, sfp: { connector: LC, encoding: Reserved, identifier: SFP, transceiver:, vendor-name: AVAGO, vendor-part-number: AFBR-709SMZ, vendor-part-rev: G4.1, }, type: Ethernet, }

L’état Link de l’interface ethernet pour SFP le port + correspondant affiche 'Down' sur le firewall :

> show system state filter-pretty sys.s1.pXX.status

sys.s1.pXX.status: { 'farloop': False, 'link': Down, 'mode': Autoneg, 'mru': 1856, 'nearloop': False, 'pause-frames': True, 'setting': 1Gb/s-full, 'type': SFP, }

L’état du port n’est pas approprié en raison de l’invalide SFP + module:

> show system state filter-pretty sys.s1.pXX.state

sys.s1.pXX.state: board_port_sfp_invalid_0.

Environment

Tout hardware firewall (sauf la PA-7000 série) qui a dédié SFP + ports.
Un SFP + module/transmetteur correctement branché sur l’un des firewall ports.
L’interface correspondante est configurée sur le firewall .

Cause

A la raison commune est lorsque SFP le module + n’est pas inséré dans le firewall bon port.

Resolution

Vérifiez le firewall modèle/série :
```
> show system info
```
```
model: PA-3220
```
Rendez-vous sur Hardware nos guides de référence et ouvrez la référence pour les séries Hardware firewall respectives.

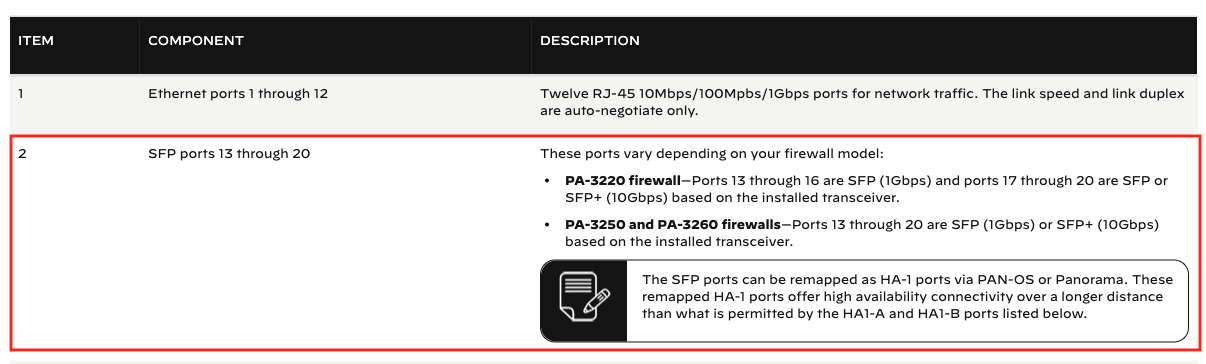

Sous la description du panneau avant, recherchez le SFP composant ports sur la table :

Lisez la description pour déterminer quels ports sont réservés SFP et SFP + modules. (Dans ce cas, pour notre PA-3220 plate-forme: Ports 13 à 16 SFP sont (1Gbps) et les ports 17 à 20 SFP sont ou + SFP (10 Gbps) basé sur le transmetteur installé).
Insérer SFP + module dans le bon port.
