Qué comprobar si una interfaz con SFP el módulo Plus se está mostrando hacia abajo
42743
Created On 01/26/21 17:55 PM - Last Modified 04/30/21 03:01 AM
Symptom
- El SFP módulo + es compatible con nuestros firewalls.Para comprobar si un SFP módulo / + es compatible con nuestros SFP firewalls, consulte Cómo confirmar si su SFP transceptor es compatible con Palo Alto Networks firewall
- El físico LED (si está disponible) de relevante SFP + puerto parpadea.
- El tipo de medio es SFP + (reemplace XX con el número de puerto en los comandos subsiguientes, por ejemplo, el puerto 13 se refiere a la interfaz Ethernet 1/13 firewall del):
show system state filter-pretty sys.s1.pXX.phy
sys.s1.pXX.phy: { link-partner: { }, media: SFP-Plus-Fiber, sfp: { connector: LC, encoding: Reserved, identifier: SFP, transceiver:, vendor-name: AVAGO, vendor-part-number: AFBR-709SMZ, vendor-part-rev: G4.1, }, type: Ethernet, }
- El estatus del link de la interfaz Ethernet para el puerto + correspondiente SFP está mostrando 'abajo' en firewall el:
> show system state filter-pretty sys.s1.pXX.status
sys.s1.pXX.status: { 'farloop': False, 'link': Down, 'mode': Autoneg, 'mru': 1856, 'nearloop': False, 'pause-frames': True, 'setting': 1Gb/s-full, 'type': SFP, }
- El estado del puerto no es apropiado debido al módulo + no SFP válido:
> show system state filter-pretty sys.s1.pXX.state
sys.s1.pXX.state: board_port_sfp_invalid_0.
Environment
- Cualquiera hardware firewall (excepto la PA-7000 serie) que tenga SFP puertos + dedicados.
- Un SFP + módulo/transceptor correctamente conectado a uno de los firewall puertos.
- La interfaz correspondiente se configura en el firewall archivo .
Cause
A la razón común es cuando el SFP módulo + no se está insertando en el puerto firewall correcto.
Resolution
- Verifique el firewall modelo/serie:
> show system info
model: PA-3220
- Vaya a nuestras Hardware guías de referencia y abra la Hardware referencia para sus respectivas firewall series.

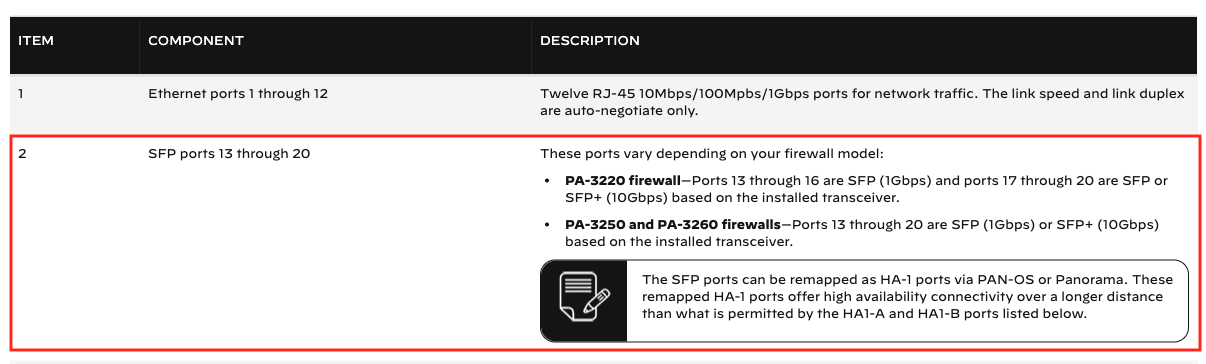

- En la descripción del panel frontal, busque SFP el componente ports en la tabla:
- Lea la descripción para determinar para qué puertos están reservados SFP y SFP + módulos. (En este caso, para nuestra PA-3220 plataforma: Los puertos 13 a 16 son SFP (1 Gbps) y los puertos de 17 a 20 son SFP o + SFP (10 Gbps) basados en el transceptor instalado).
- Inserte SFP + módulo en el puerto correcto.
Additional Information
- Como buena práctica, se debe identificar el número de puerto correcto antes de insertar el módulo.
- Si se trata de una implementación de alta disponibilidad activa/pasiva, se debe tener en cuenta el estado de la interfaz del dispositivo activo (a menos que el estado del link pasivo esté establecido en UP ).
- Para la demostración, la serie 3200 sólo se utiliza como ejemplo aquí.
