Was zu überprüfen, ob eine Schnittstelle mit SFP Plus-Modul angezeigt wird

42749

Created On 01/26/21 17:55 PM - Last Modified 04/30/21 03:01 AM

Symptom

Das SFP + Modul ist mit unseren Firewalls kompatibel.Um zu überprüfen, ob ein SFP / + Modul mit unseren SFP Firewalls kompatibel ist, lesen Sie bitte Wie Sie bestätigen, ob Ihr SFP Transceiver von Palo Alto Networks unterstützt wird firewall
Der physische LED (falls verfügbar) relevante SFP + Port blinkt.

Der Medientyp ist SFP + (ersetzen XX Sie durch die Portnummer in den nachfolgenden Befehlen z.B. Port 13 bezieht sich auf ethernet-Schnittstelle 1/13 firewall der):

show system state filter-pretty sys.s1.pXX.phy

sys.s1.pXX.phy: { link-partner: { }, media: SFP-Plus-Fiber, sfp: { connector: LC, encoding: Reserved, identifier: SFP, transceiver:, vendor-name: AVAGO, vendor-part-number: AFBR-709SMZ, vendor-part-rev: G4.1, }, type: Ethernet, }

Der Link-Status der Ethernet-Schnittstelle für den entsprechenden SFP + Port zeigt 'Down' auf der firewall :

> show system state filter-pretty sys.s1.pXX.status

sys.s1.pXX.status: { 'farloop': False, 'link': Down, 'mode': Autoneg, 'mru': 1856, 'nearloop': False, 'pause-frames': True, 'setting': 1Gb/s-full, 'type': SFP, }

Der Status des Ports ist aufgrund des ungültigen + Moduls nicht SFP geeignet:

> show system state filter-pretty sys.s1.pXX.state

sys.s1.pXX.state: board_port_sfp_invalid_0.

Environment

Alle hardware firewall (außer der PA-7000 Serie), die dedizierte SFP + Ports hat.
Ein SFP + Modul/Transceiver, der korrekt an einen der Anschlüsse angeschlossen firewall ist.
Die entsprechende Schnittstelle ist auf der firewall konfiguriert.

Cause

A der häufige Grund ist, wenn das SFP +-Modul nicht in den richtigen Anschluss eingefügt firewall wird.

Resolution

Überprüfen Sie das firewall Modell/die Serie:
```
> show system info
```
```
model: PA-3220
```
Gehen Sie zu unseren Hardware Referenzhandbüchern und öffnen Sie die Hardware Referenz für die jeweilige firewall Serie.

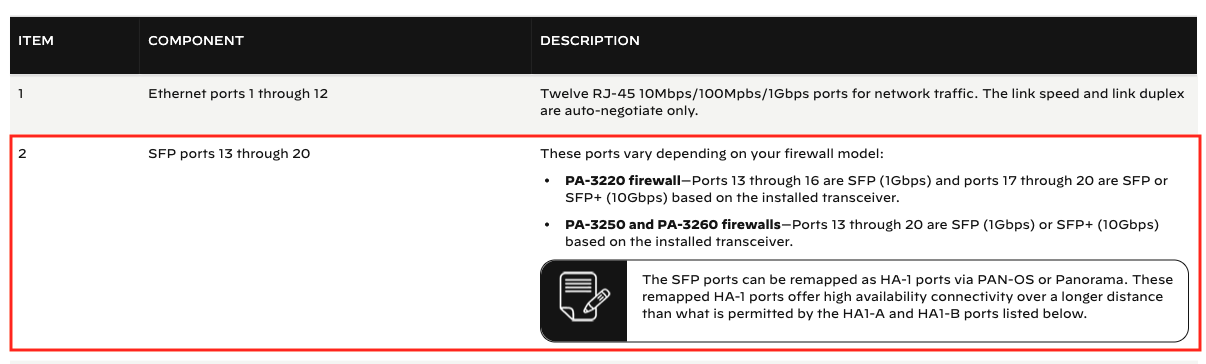

Suchen Sie unter der Frontpanel-Beschreibung nach SFP der Ports-Komponente in der Tabelle:

Lesen Sie die Beschreibung, um zu bestimmen, für welche Ports und + Module reserviert SFP SFP sind. (In diesem Fall für unsere PA-3220 Plattform: Ports 13 bis 16 sind SFP (1 Gbit/s) und Ports 17 bis 20 sind SFP oder + SFP (10Gbps) basierend auf dem installierten Transceiver).
Einfügen SFP + Modul in den richtigen Anschluss.
