故障转移后 UDP 会话卡住 - Knowledge Base - Palo Alto Networks

故障转移后 UDP 会话卡住

50676
Created On 11/30/20 02:01 AM - Last Modified 10/23/24 20:17 PM


Symptom


  • 主链路发生故障后,未转发到备份链路的 UDP 流量。
  • 备份出口接口将被忽略。
  • 这可能是 PBF 规则或其他路由。


Environment


  • 任何当前的 PAN 操作系统
  • 双家庭配置。
  • 出口接口的路径监视。


Cause


防火墙正在跟踪会话。
由于我们可以确定会话开始和会话结束,因此很容易跟踪 TCP 流量。

但是,在 UDP 上无法这样做。
对于 UDP,防火墙在第一个 UDP 数据包上创建会话,然后会话在会话 TTL 达到 0 时保持打开状态。 只要存在与该会话匹配的 UDP 流量,会话 TTL 将重置为默认值(默认情况下为 30 秒)。

由于会话由于连续传入数据包而未过期,因此无法清除会话,并且 UDP 流量被卡在错误的出口接口上。


Resolution


注意
:简单的解决方案是清除已卡住的 UDP 会话。
>会话所有筛选器协议 17

但是,不可能在每次发生故障时手动执行此操作。

下面显示的方法是利用 XMLAPI 清除会话。
因此,以下步骤将允许您在 PBF 发生故障时自动清除这些会话。 但是,对于静态路由上的路径监视失败,也可以进行类似的配置。

第 1 步 - 为 XML API 创建用户帐户

对于我们的用例,用户帐户至少需要具有"设备管理员"角色。
  1. 转到设备>管理员
  2. 单击 "添加"。
  3. 输入用户帐户信息

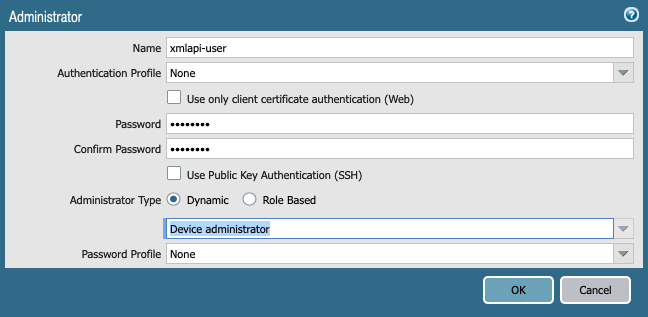

    为 XML API 使用情况创建帐户
  4. 创建帐户后,提交配置更改。

第 2 步。 生成 XML API 密钥。

  1. 使用 Web 浏览器,打开 URL
    https://firewall/api/?type=keygen&user=username&password=password

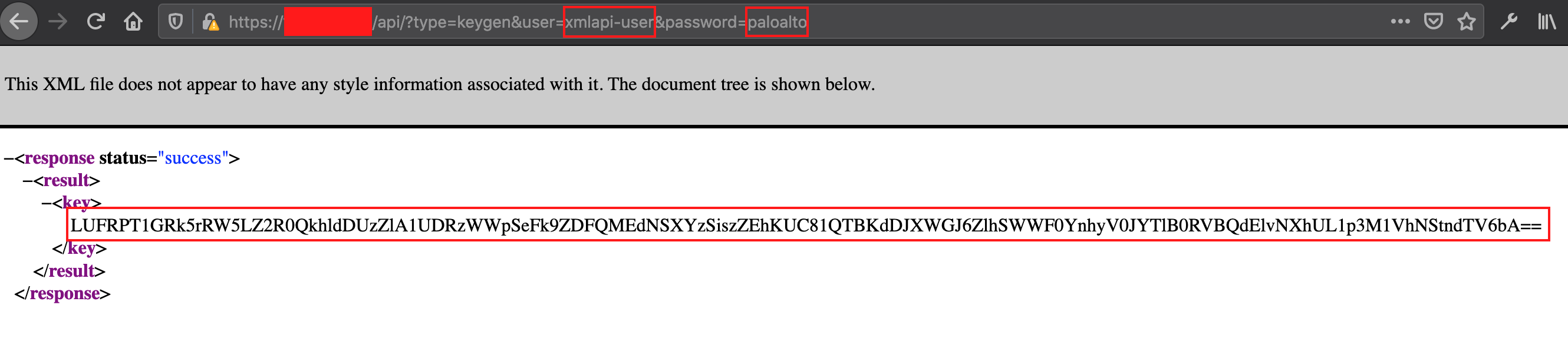

    获取 API 密钥
  2. 将钥匙保留在记事本中,因为我们以后需要它。


第 3 步。 PBF 需要生成日志

  1. 确保 PBF 规则具有路径监视,因为我们将使用此日志触发操作。
  2. 在 PBF 规则上启用路径监视

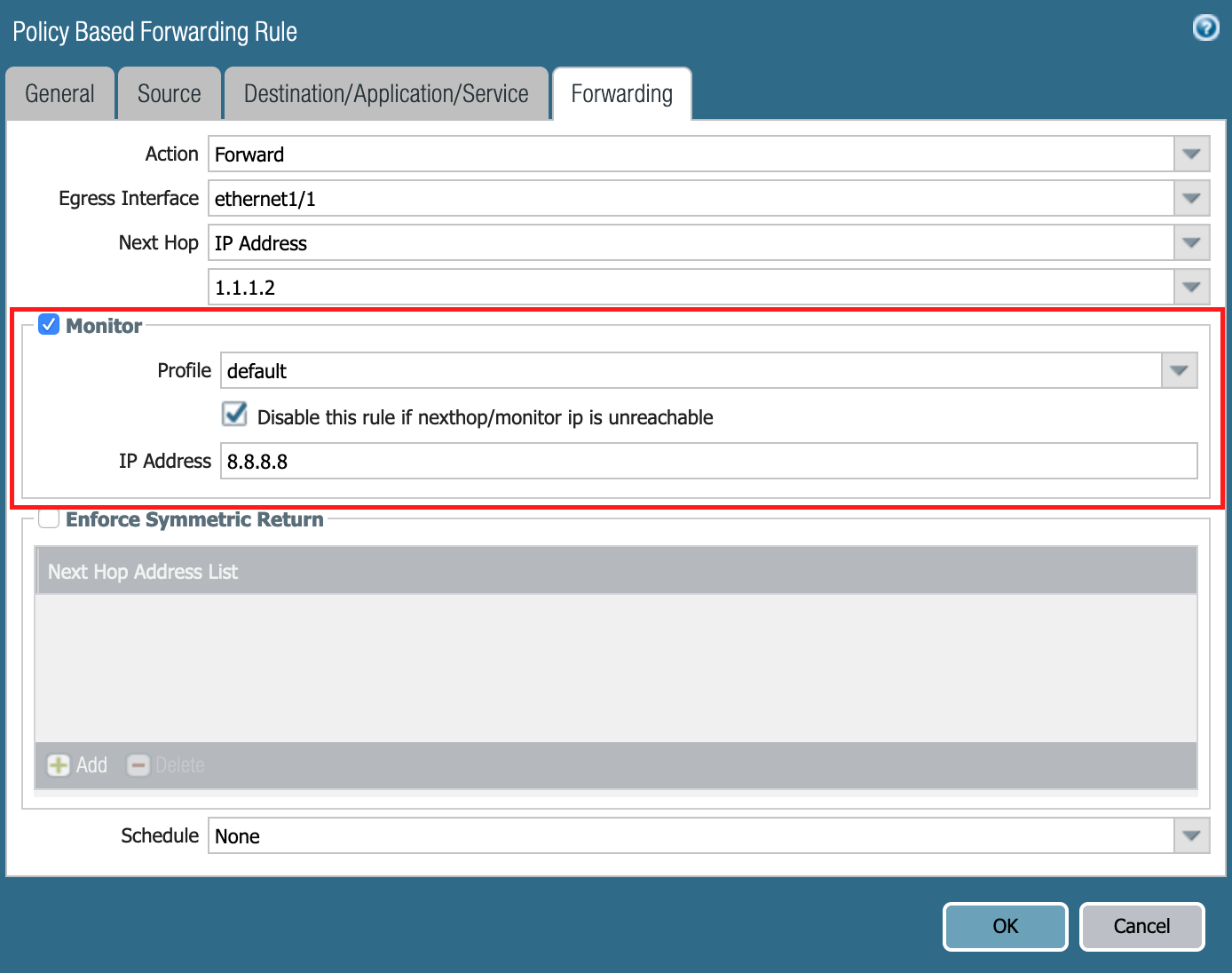

    PBF 路径监控

步骤4。 查找要使用的日志

  1. 请注意,在系统日志中,PBF 的日志与筛选器"(子类型 eq pbf))一起可见

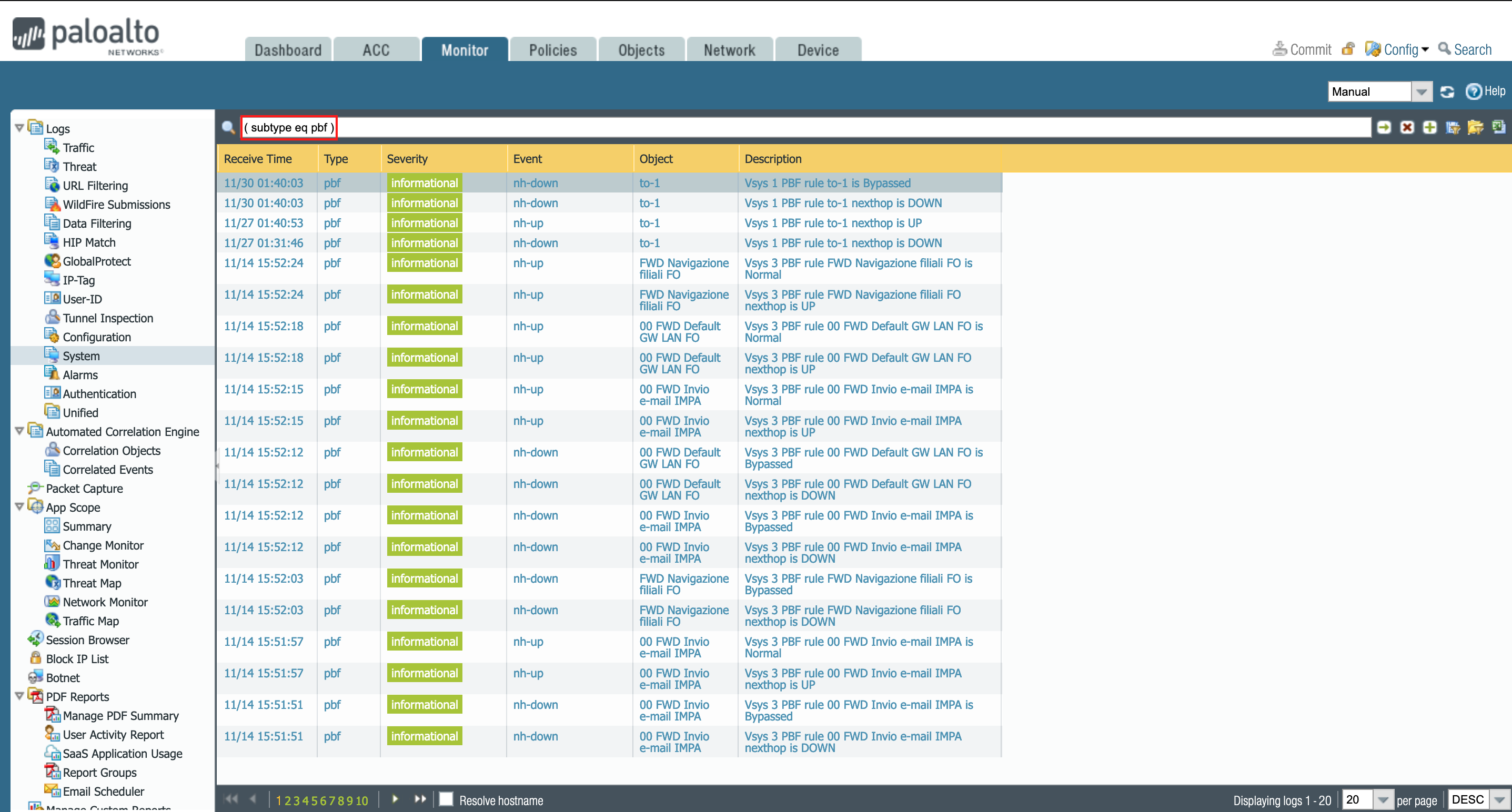

系统日志显示日志, 因此我们可以使用这些日志触发事件
  1. 若要避免在短时间内清除多个会话,请使用筛选器
(子类型 eq pbf) 和 (描述包含 [下一跳是])

第 5 步 . HTTP 配置文件的配置。

  1. 转到设备> HTTP
  2. 单击添加

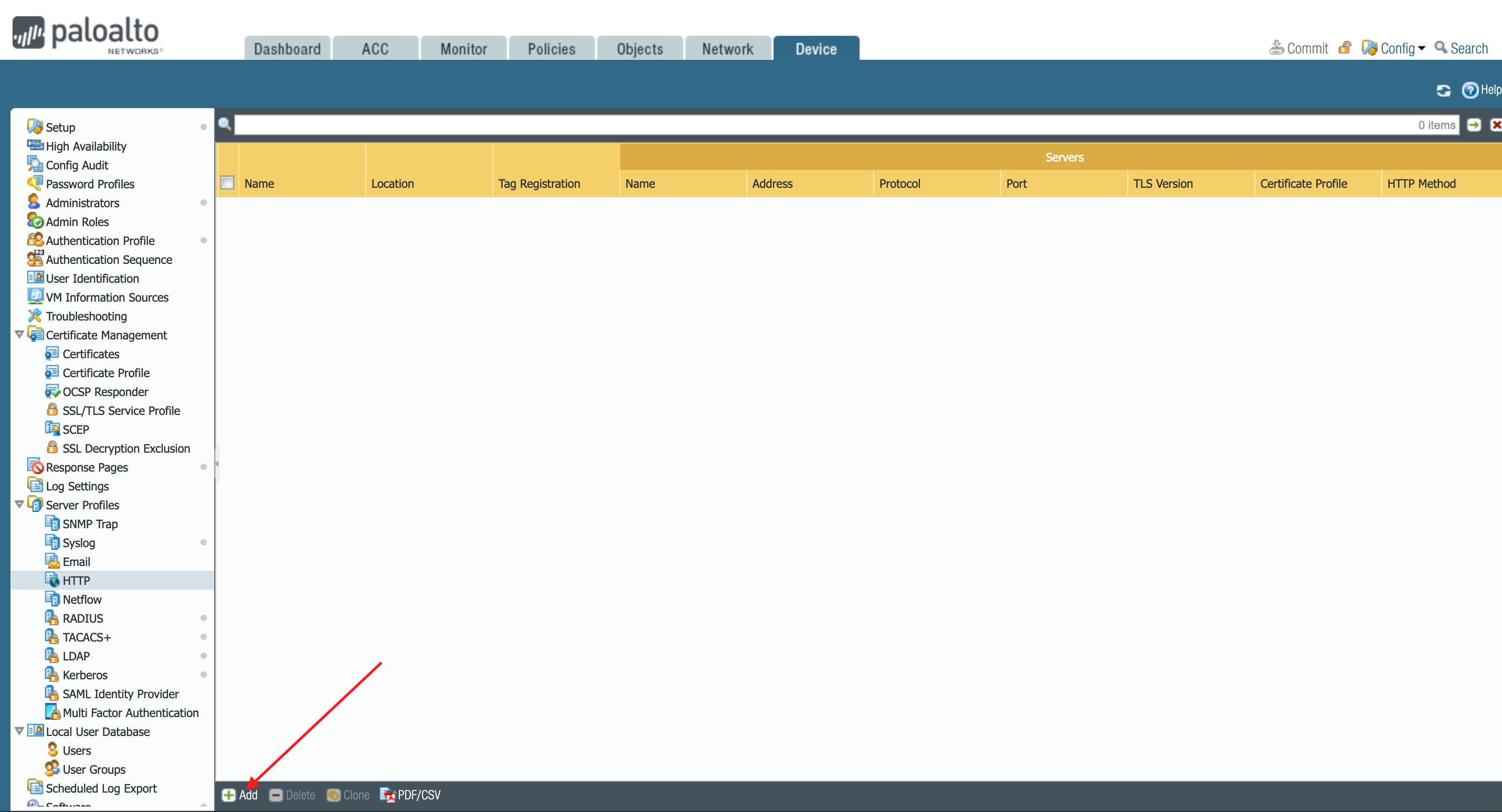

    添加 HTTP 配置文件
  3. 单击"添加"。

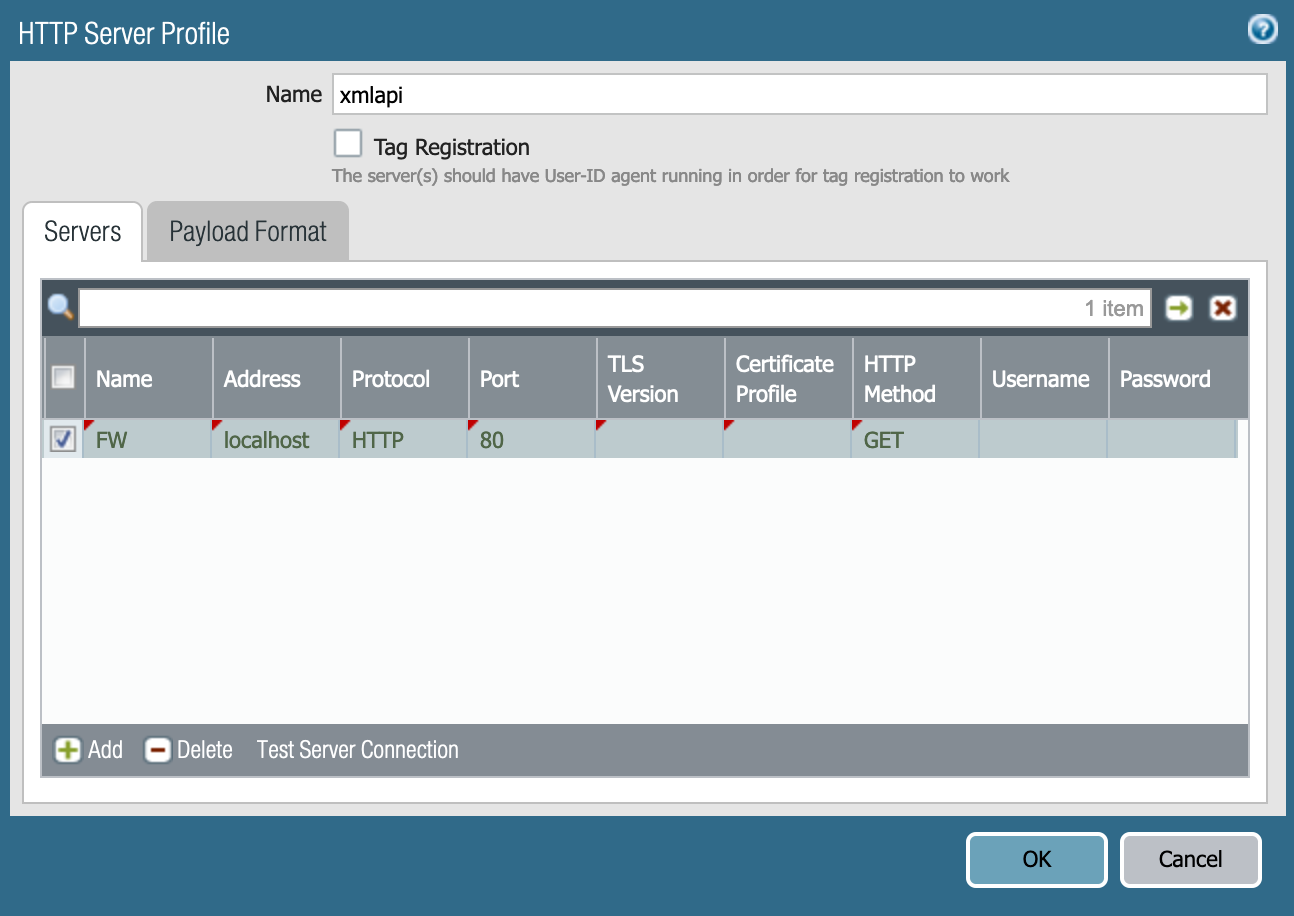

    服务器参数
  4. 为服务器设置以下参数:
    名称 : 任何名称
    地址 : 本地主机
    协议 : HTTP
    端口 : 80
    HTTP 方法 : 获取
  5. 单击有效负载格式。

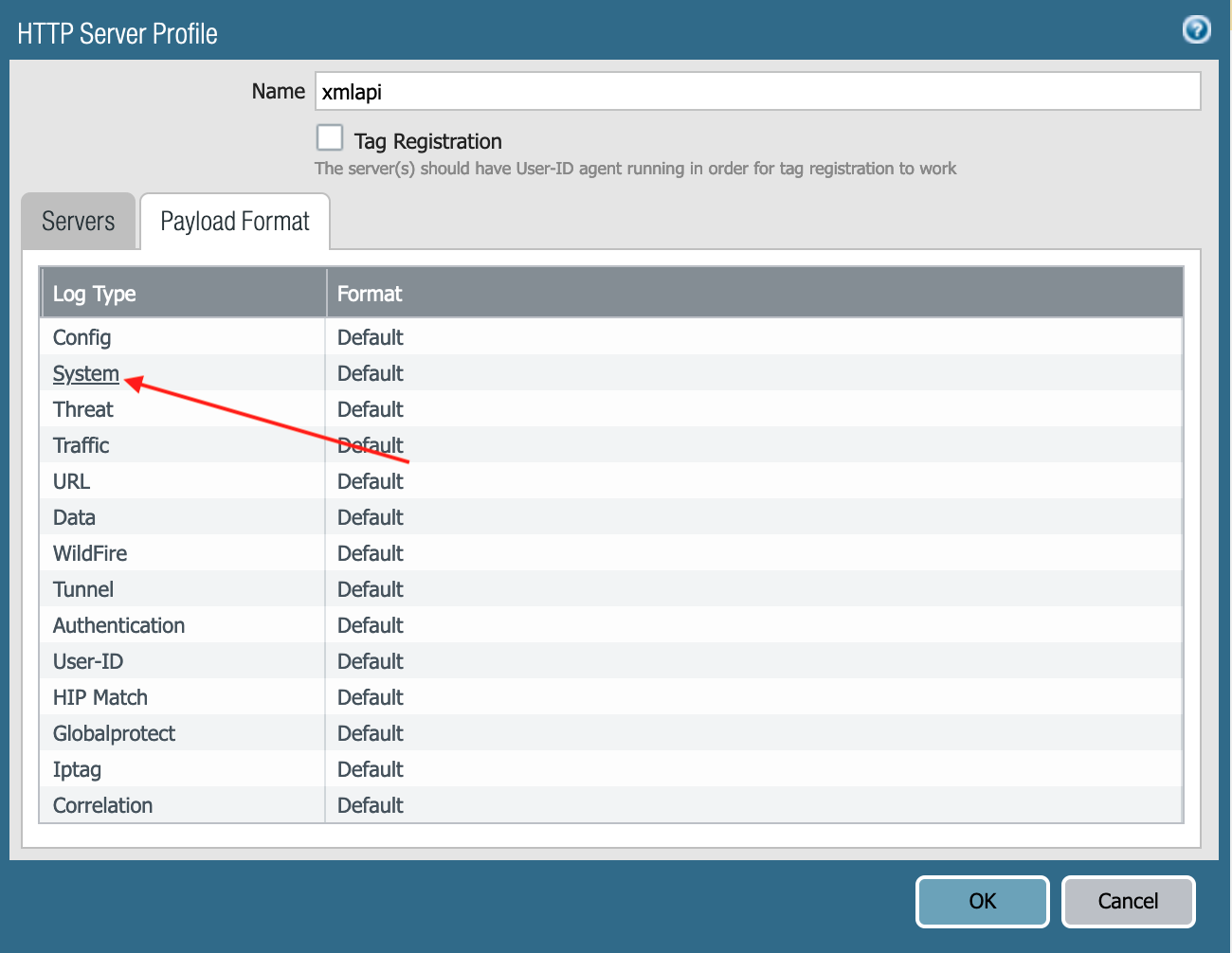

    有效负载自定义
  6. 单击系统(因为我们正在处理系统日志)。

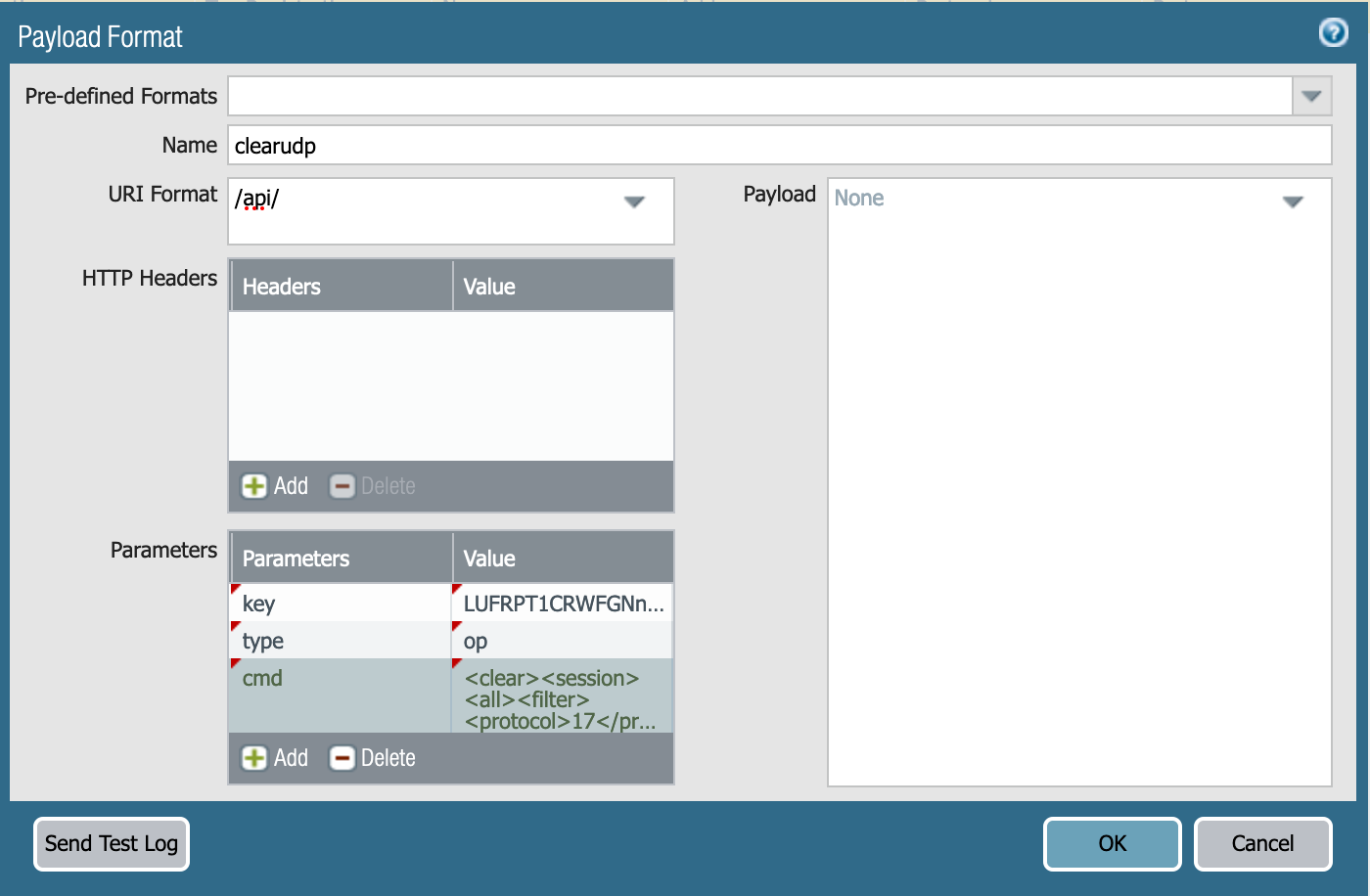

    有效负载格式
  7. 在有效负载格式窗口中,设置以下值:
    名称 : 任何名称
    在参数中:
    键 : 之前检索到的 API 密钥
    类型 : 操作
    厘米 : <clear> <session> <all> <filter> <protocol>17</protocol></filter></all></session></clear>
  8. 完成后,单击"确定"两次。

步骤6。 将 HTTP 配置文件应用于日志。

  1. 转到设备>登录设置
  2. 单击"添加"

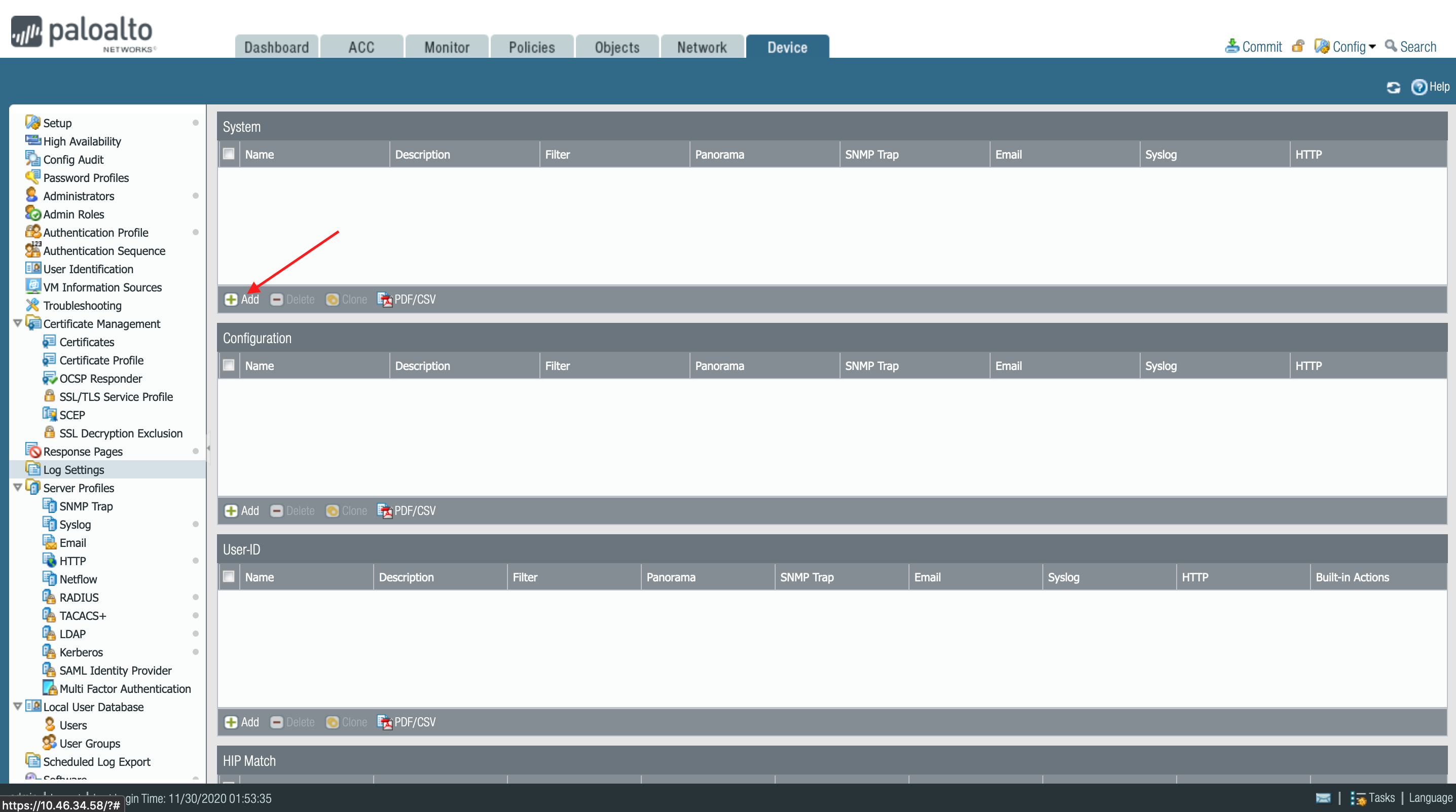

    设置系统日志设置
  3. 为规则命名。
  4. 单击箭头展开筛选器选项

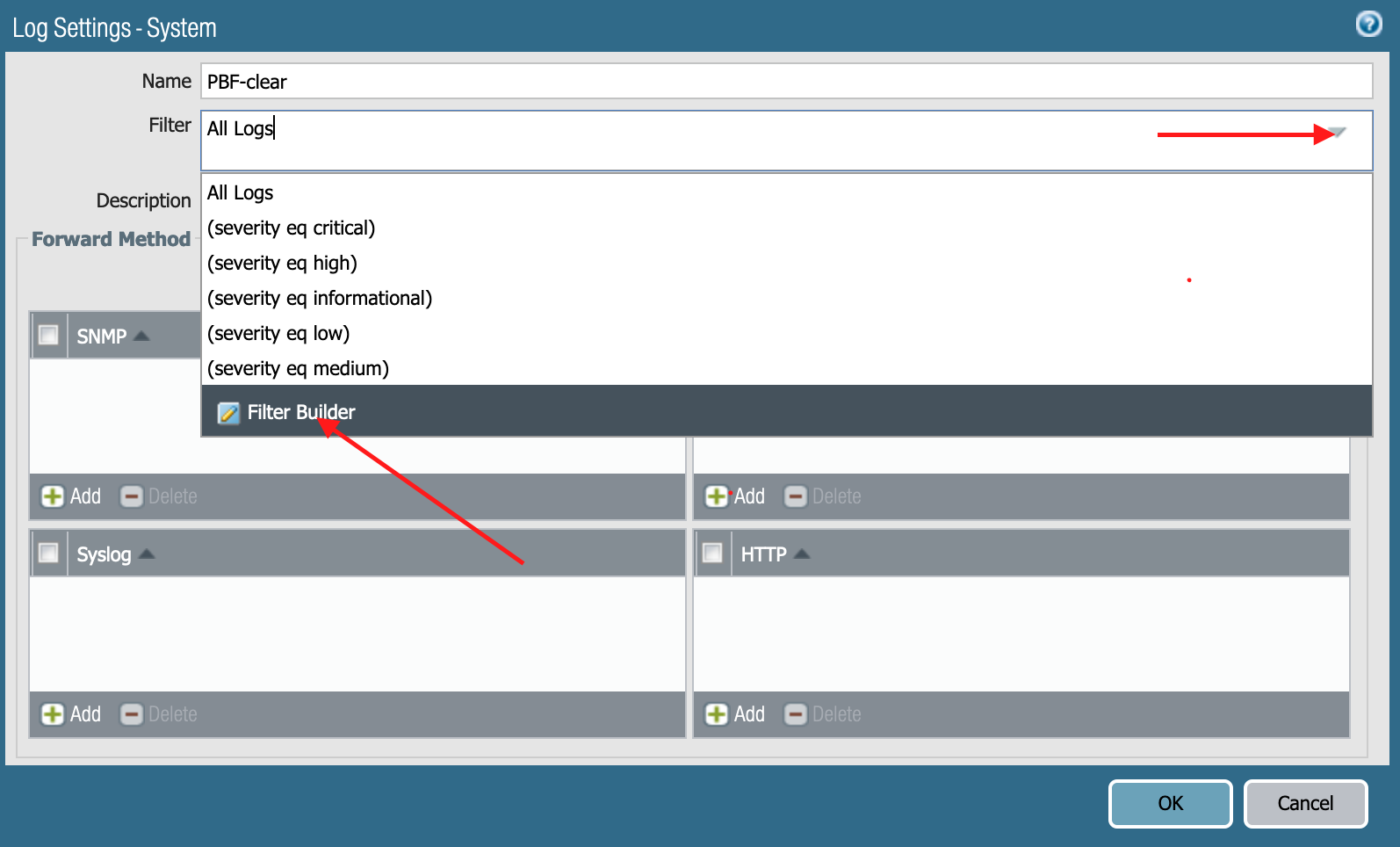

    打开筛选器生成器
  5. 单击筛选器生成器。
  6. 在筛选器生成器中,可以粘贴筛选器"(子类型 eq pbf) 和 (说明包含 'nexthop 是 ')"。

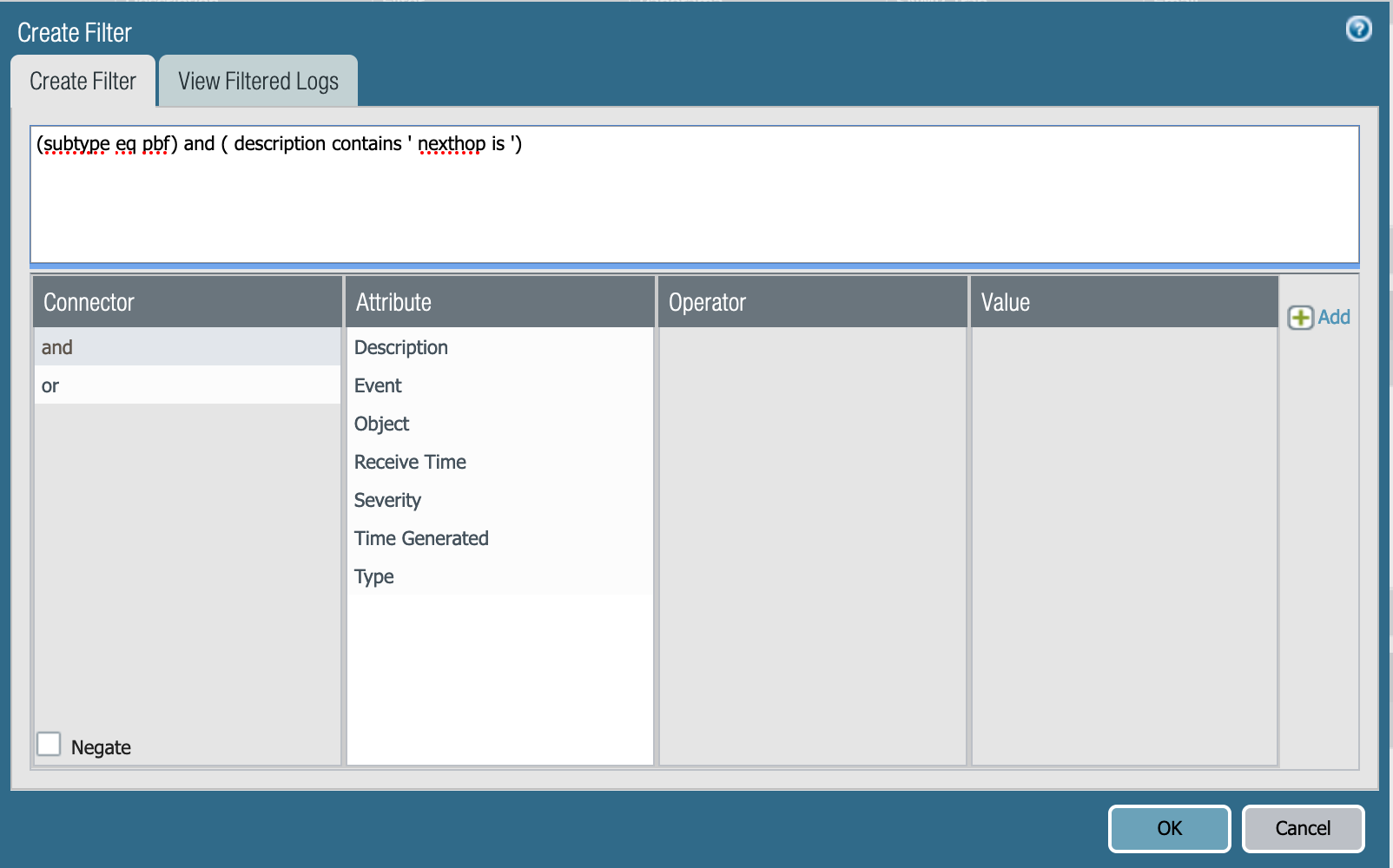

    筛选器生成器
  7. 单击 "确定"。
  8. 单击 HTTP 部分中的"添加"。

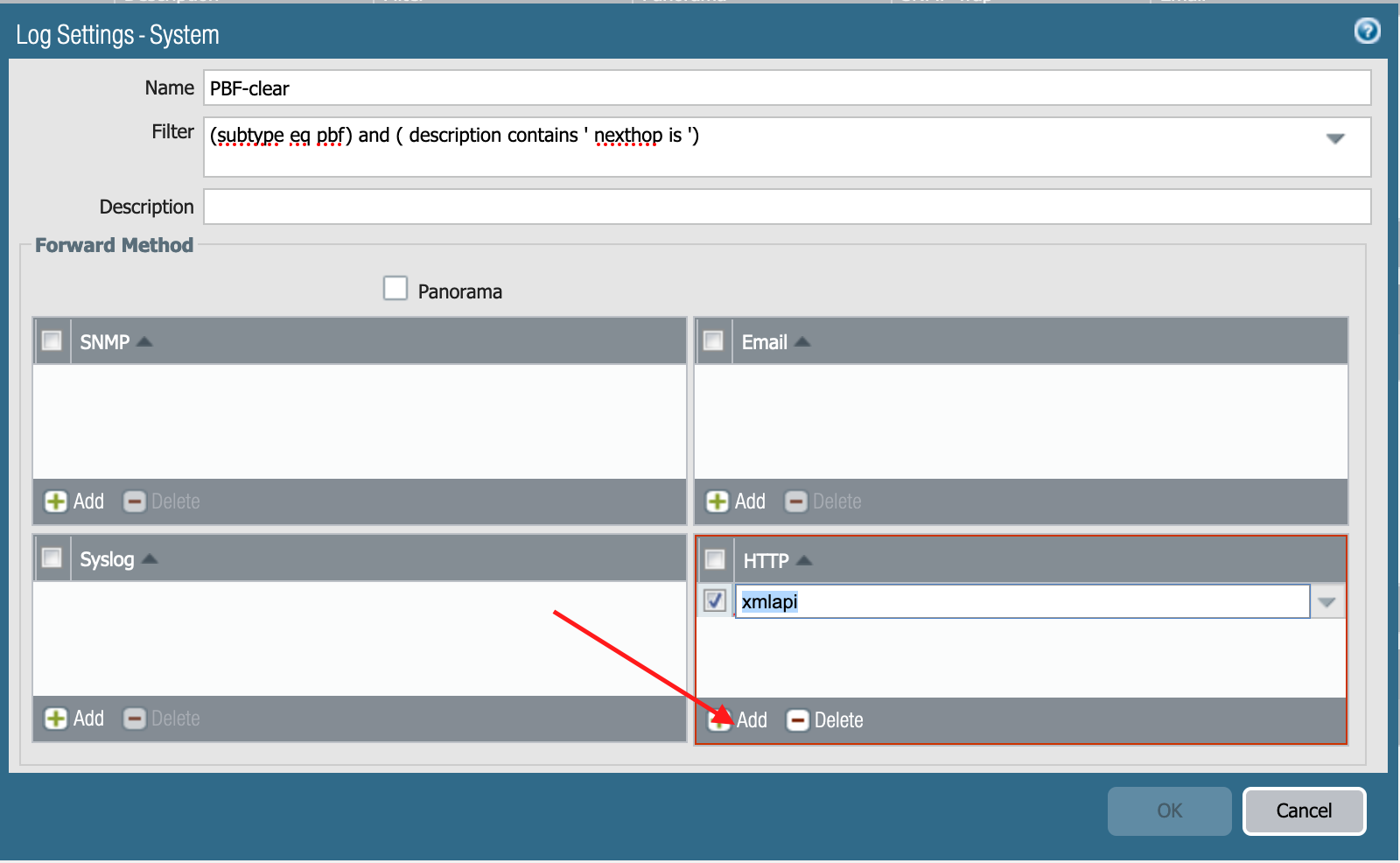

    添加 HTTP 配置文件
  9. 选择我们之前创建的 HTTP 配置文件
  10. 单击 "确定"。
  11. 单击提交。

步骤7。 验证

  1. 若要检查某些会话正在关闭,请检查流量日志并查找因未知原因结束的会话。
  2. 与系统日志相关。

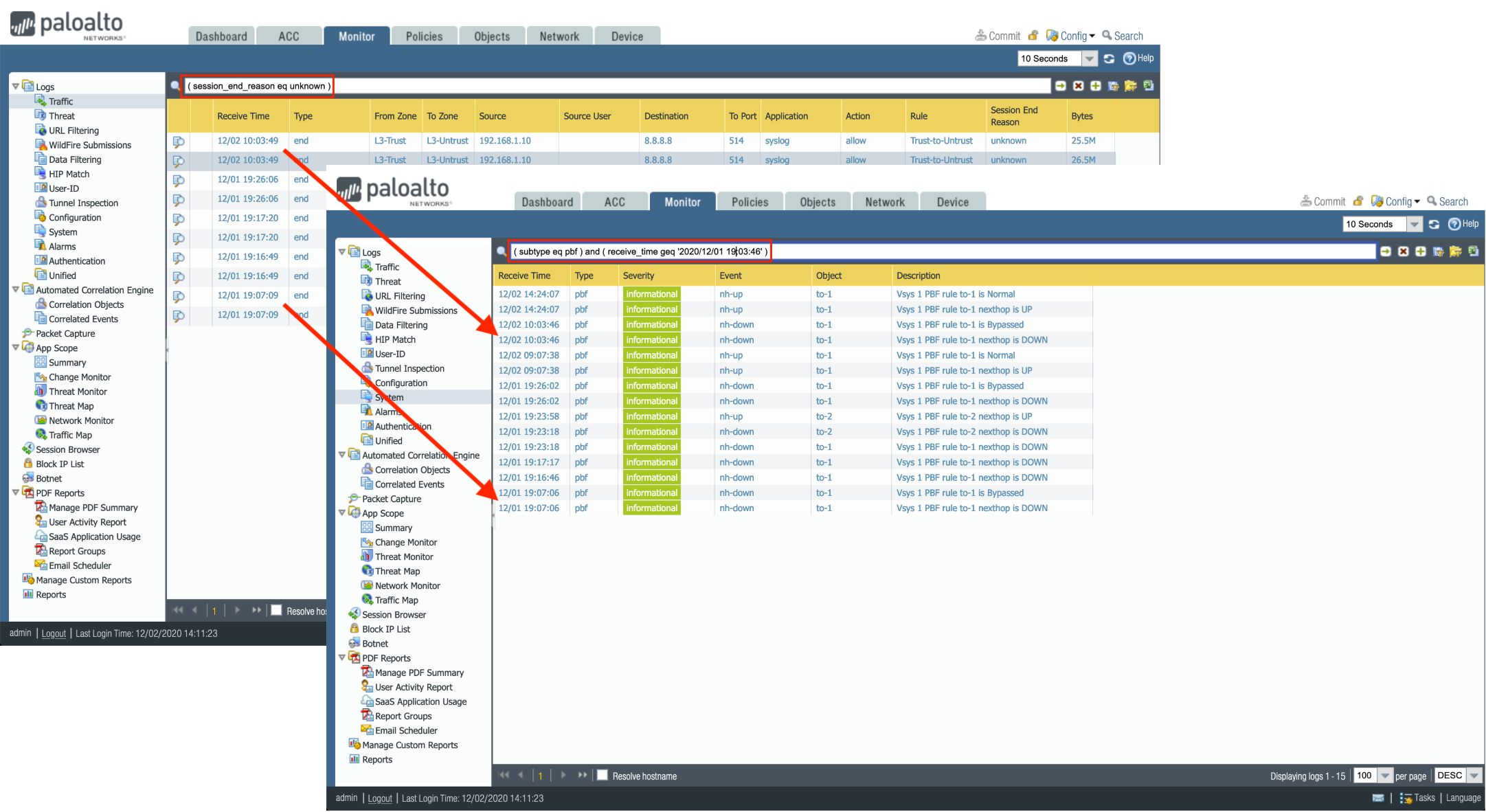

将流量日志会话与系统日志关联



Additional Information


管理员
指南获取 API
密钥配置日志转发
