PBF 监视器无法正常工作 SD-WAN

PBF 监视器无法正常工作 SD-WAN

12576

Created On 09/23/20 22:09 PM - Last Modified 03/26/21 18:38 PM

Symptom

A PBF 规则 SD-WAN 与显示器一起配置。例如，在 policy 下面所示的 eth1/6 中，是 SD-WAN 连接的成员。如果监视器 IP 8.8.8.8 无法通过监视器 SD-WAN ，则应禁用该规则。

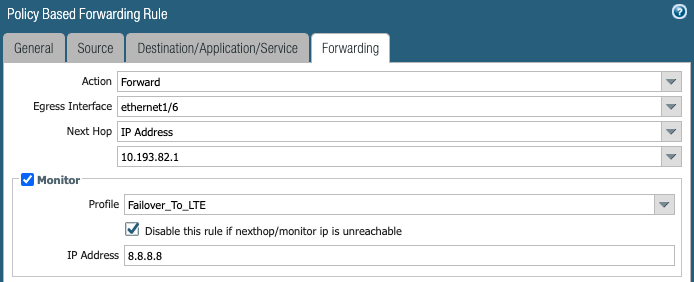

GUI： 政策 -- > Policy 基于转发 - 名称

PBF 规则

SD-WAN失败时， PBF 该规则仍保持活动状态，防止流量故障转移到备份链接

Environment

所有版本 PAN-OS
任何帕洛阿尔托 Firewall 。
Policy-基于转发的配置。
双家庭环境。

Cause

原因是没有为监视器发送或接收保留消息 IP ：

rmcrae@s07fw> show pbf rule name PBF_DSL-Loadbalance

Rule: PBF_DSL-Loadbalance(12)
Rule State: Active
Action: Forward
Symmetric Return: No
Egress IF/VSYS: sdwan.1
NextHopType: IP
NextHop: 63.231.10.70
Monitor Slot: 0
Monitor IP: 8.8.8.8
NextHop Status: UP
Monitor: Action:Fail-Over, Interval:4, Threshold:6
Stats: KA sent:0, KA got:0, Packet Matched:42970054  <<===

要使监视器工作， IP 到达监视器目的地需要有效的源。但是， SD-WAN 没有 IP 与它相关的地址，因此，从未生成保留液。

Resolution

PBF 监视器不 SD-WAN 支持。
