Marco Jumbo: Ajuste MSS en interfaces con MTU
34859
Created On 09/22/20 03:32 AM - Last Modified 03/26/21 18:38 PM
Symptom
Cuando Jumbo Frame está habilitado globalmente pero se especifica la MTU interfaz, la interfaz hereda su MSS valor del Jumbo MTU después de contabilizar y TCP IP sobrecargar.
En la ilustración siguiente, el puerto en el firewall se configura con un de MTU 1500 bytes mientras se empareja con otro sistema a través BGP de esa interfaz.
Aviso de la captura de paquetes mostrada: el firewall está enviando un tamaño de TCP MSS 9176 bytes en el paquete inicial SYN sobre la interfaz. Este valor se toma de la MTU configuración global.

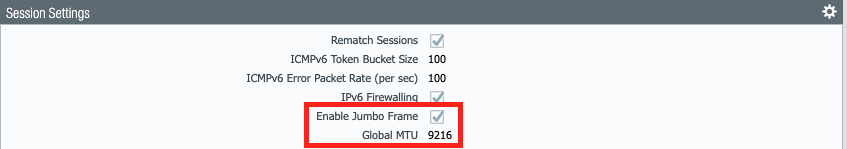

GUI : Sesión de > de configuración del dispositivo >:

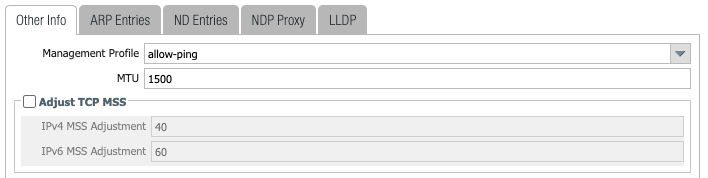

GUI: Interfaces de > de red > interfaz > avanzada > otra información:

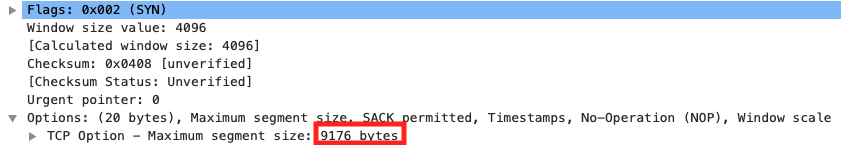

Captura de paquetes:
Environment
- Toda la versión de PAN-OS
- Todo hardware / VM- serie NGFW
- Jumbo Frame está habilitado en el sistema
Cause
Cuando Jumbo Frame está habilitado, se aplica globalmente incluso en interfaces que tienen un especificado MTU . Esto puede provocar problemas de red.
Por ejemplo, un BGP par podría enviar actualizaciones masivas (por encima de 1460 bytes) al puesto que firewall publicitó 'Jumbo' MSS en su TCP SYN paquete. Porque este tipo de actualizaciones tiene típicamente el conjunto de BGP bits No fragmentar ( DF ), el firewall caerá estos paquetes porque la carga útil del paquete excede el tamaño máximo del segmento que la interfaz receptora puede manejar/procesar sin fragmentación.
Resolution
- Deshabilite los protocolos de ruteo dinámico BGP (como) y/o borre todas las TCP sesiones en el dispositivo.
- Ajuste TCP MSS en el nivel de interfaz:

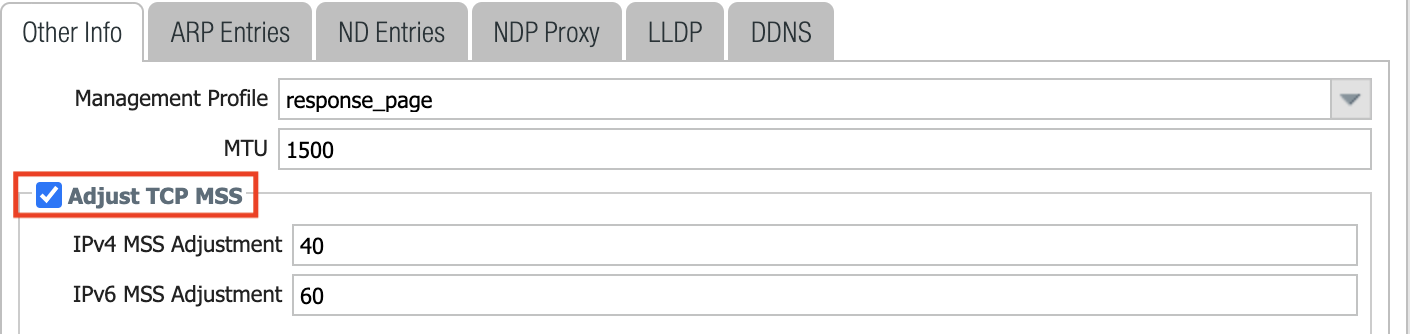

GUI: Interfaces de > de red > interfaz > avanzada > otra información:
- Cometer
- Volver a habilitar los protocolos de enrutamiento

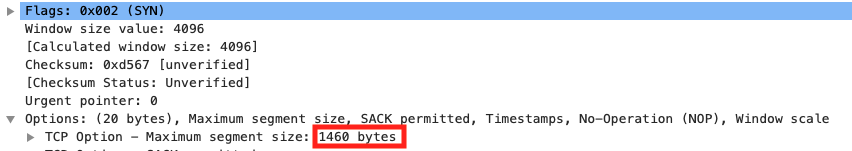

Resultado:
Additional Information
- Se recomienda aplicar estos cambios durante una ventana de cambio.
- Hay muy pocos casos de uso donde Jumbo Frame está habilitado mientras que no se requiere en el nivel de interfaz. Por lo tanto, si el marco Jumbo no es necesario en este momento, la recomendación es desactivarlo. De lo contrario, cada interfaz que no participe en tramas jumbo tendrá que ajustarse manualmente.
