Jumbo-Rahmen: Anpassen MSS an Schnittstellen mit Custom MTU
34905
Created On 09/22/20 03:32 AM - Last Modified 03/26/21 18:38 PM
Symptom
Wenn Jumbo Frame global aktiviert ist, aber die Schnittstelle MTU angegeben ist, erbt die Schnittstelle ihren MSS Wert vom Jumbo nach Berücksichtigung und MTU TCP IP Overhead.
In der folgenden Abbildung ist der Port auf der firewall mit einem von 1500 Bytes konfiguriert, während ein MTU Peering mit einem anderen System über BGP diese Schnittstelle.
Beachten Sie die angezeigte Paketerfassung: Der firewall sendet eine Größe von TCP MSS 9176 Bytes im ursprünglichen SYN Paket über die Schnittstelle. Dieser Wert wird aus der globalen MTU Einstellung entnommen.

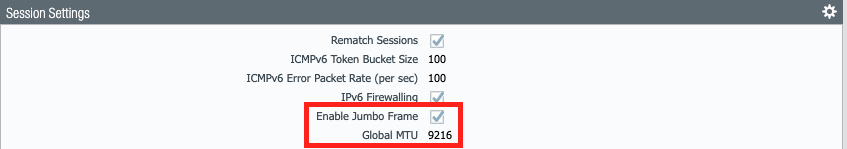

GUI : Device > Setup > Session:

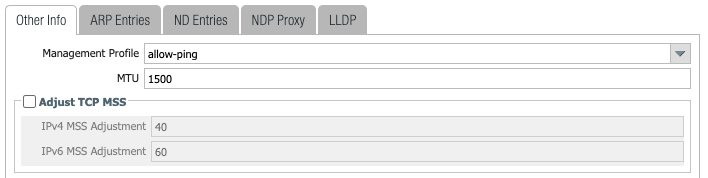

GUI: Network > Interfaces > Interface > Advanced > Andere Informationen:

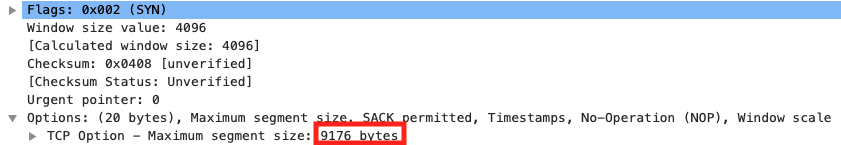

Paketerfassung:
Environment
- Alle Versionen von PAN-OS
- Alle hardware / VM- Serie NGFW
- Jumbo Frame ist auf dem System aktiviert
Cause
Wenn Jumbo Frame aktiviert ist, wird es global auch auf Schnittstellen angewendet, die über eine angegebene MTU verfügen. Dies kann zu Netzwerkproblemen führen.
Beispielsweise könnte ein BGP Peer Massenaktualisierungen (über 1460 Bytes) an die senden, firewall da er "Jumbo" in seinem Paket angekündigt MSS TCP SYN hat. Da diese Art von BGP Updates in der Regel das Bit "Nicht Fragmentieren" ( DF ) festgelegt hat, firewall werden diese Pakete abgelegt, da die Paketnutzlast die maximale Segmentgröße überschreitet, die die empfangende Schnittstelle ohne Fragmentierung verarbeiten/verarbeiten kann.
Resolution
- Deaktivieren Sie dynamische Routingprotokolle (wie BGP ) und/oder löschen Sie alle TCP Sitzungen auf dem Gerät.
- Anpassen TCP MSS auf Schnittstellenebene:

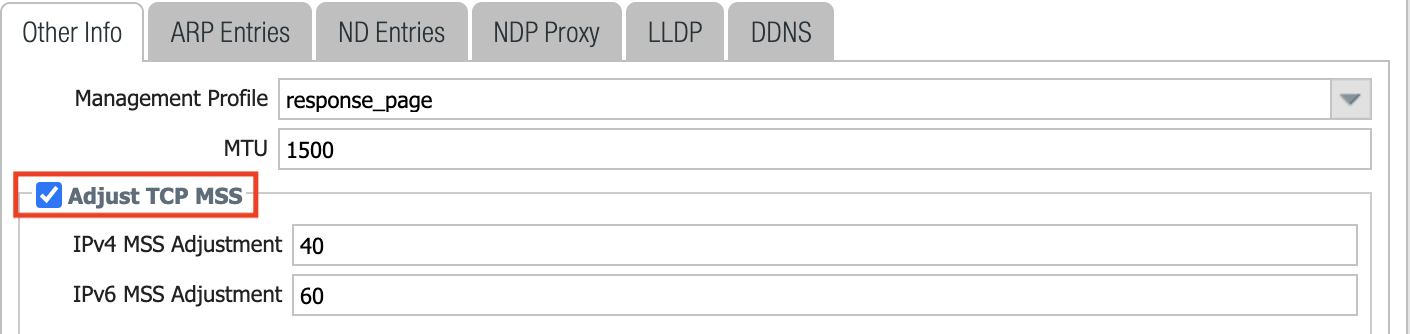

GUI: Netzwerk->-Schnittstellen > Schnittstelle > Advanced > Andere Informationen:
- begehen
- Routingprotokolle neu aktivieren

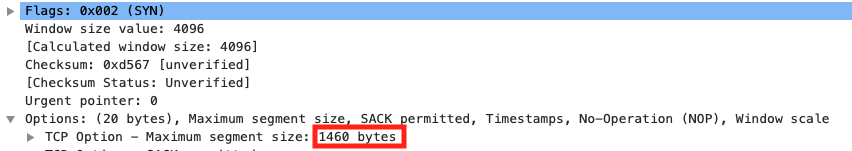

Ergebnis:
Additional Information
- Es wird empfohlen, diese Änderungen während eines Änderungsfensters anzuwenden.
- Es gibt nur sehr wenige Anwendungsfälle, in denen Jumbo Frame aktiviert ist, während es auf Schnittstellenebene nicht erforderlich ist. Wenn der Jumbo-Rahmen im Moment nicht erforderlich ist, empfiehlt es sich daher, ihn zu deaktivieren. Andernfalls muss jede Schnittstelle, die nicht an Jumbo-Frames teilnimmt, manuell angepasst werden.
