減少したトンネルスループットのトラブルシューティング方法

35281

Created On 08/10/22 07:51 AM - Last Modified 09/15/23 04:58 AM

Objective

トンネルスループットの低下の考えられる原因をトラブルシューティングして特定するには

Environment

PAN-OS
IPSec トンネル
GRE トンネル

Procedure

ネットワーク上の変更を識別します。一般的な確認項目は次のとおりです。
1. ルーティングの変更、トラフィックパターンの変更など、ネットワークに変更はありますか。DNS変更等は？
2. ネットワークデバイスのソフトウェアアップグレード
3. 問題を引き起こす可能性のある新しいネットワークデバイスがパスに追加されましたか?
Palo Alto デバイスの変更を特定します。一般的な確認項目は次のとおりです。
1. での設定変更firewall、たとえば、新しいインターフェース/サブインターフェース、新しいサブネット、新しい機能の有効化など、新しいネットワークの変更はありますか?
2. 新しいものpolicyに追加firewall、例えば、新しいセキュリティpolicy、新しいNAT構成、新しいセキュリティプロファイルなど?
3. のアップグレードfirewall、例えば、PAN-OSアップグレード、コンテンツのバージョンアップなど？
パロアルトで資源が枯渇する可能性を特定するfirewall.
1. もしfirewallAIOps によって監視されている場合は、使用しますHOW TO IDENTIFY POSSIBLE RESOURCE DEPLETION IN THE FIREWALL WITHAIOPS
2. AIOps で監視されていないファイアウォールの場合は、次の手順を使用します。
  1. 使用HOW TO TROUBLESHOOT HIGH PACKET BUFFER OR PACKET DESCRIPTORS USAGEあなたのfirewallはデータプレーンリソースの使用率が高くなっています。
  2. データプレーンがCPU利用率が高い
    1. 下firewallのGUI、に行くDASHBOARD> ウィジェット > システム >クリックシステムリソース
    2. この問題を解決するには、HOW TO TROUBLESHOOT HIGH DATAPLANE CPU .
  3. 管理プレーンがCPU利用率が高い
    1. 下firewallのGUI、に行くDASHBOARD> ウィジェット > システム >クリックシステムリソース
    2. この問題を解決するには、TIPS &TRICKS :REDUCING MANAGEMENT PLANE LOAD
次の手順で使用できるパケットキャプチャとグローバルカウンターを収集して、考えられるネットワークの問題を切り分けます。

NOTE: このセクションは、メンテナンスウィンドウで実行することを強くお勧めします。

使用GETTING STARTED:PACKET CAPTURE参考までに。

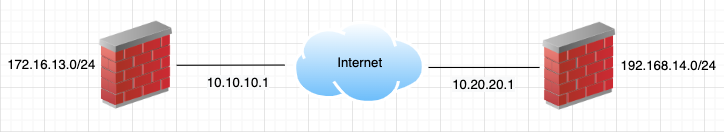

最初の 2 つのフィルターは、トンネルエンドポイントである必要があります。IP住所、例

ID 1: ソース=10.10.10.1 デスティネーション=10.20.20.1
ID 2: ソース=10.20.20.1 デスティネーション=10.10.10.1

残りのフィルターは、トンネルを通過するトラフィックに基づいている必要があります。

ID 3: ソース=172.16.13.1 デスティネーション=192.168.14.1
ID 4: ソース=192.168.14.1 デスティネーション=172.16.13.1

トンネルの両端のホストで Wireshark や tcpdump を有効にします。
データ収集の準備
1. 使用HOW TO COLLECT THE OUTPUT OF CLI COMMANDS PERIODICALLY USINGTERA TERM SCRIPT
2. 収集するスクリプトには、次のコマンドを使用します。

グローバルカウンター- show counter global filter packet-filter はい delta はい
セッションの詳細("すべてのフィルタソース <> 宛先 <> をセッションに表示" セッションを取得するIDそして、これを使用してIDコマンドを実行する "セッション <id> を表示" セッションの詳細を取得します)

i=0
 sendln 'set cli pager off'
 sendln 'show system info'
 :continue

i=i+1
 sendln 'show counter global filter packet-filter yes delta yes'
 sendln 'show session all filter source 10.10.10.1 destination 10.20.20.1'
 sendln 'show session all filter source 172.16.13.1 destination 192.168.14.1'
 sendln 'show session <id-x>'
 sendln 'show session <id-y>'

pause 5
goto continue
end

注: 上記のスクリプトサンプルは参考用です。ソース IP と宛先 IP が逆になる場合があります。それはどれに依存しますIP接続を開始しました。

前の手順で収集したパケットキャプチャとグローバルカウンタを使用して、スループットの低下を引き起こしている可能性のある要因を除外します。
1. パケットドロップ
  1. 使用IPSEC PERFORMANCE IMPACTED WHEN REPLAY PROTECTION IS ENABLED
  2. 使用IPSEC TUNNEL IS UP BUT PACKET IS GETTING DROPPED WITHWRONG SPI COUNTER INCREASE
  3. 2 つのファイアウォールで収集された暗号化されたパケットを比較すると、重要なパケットが欠落していますか?
2. 断片化
  1. カウンター「flow_fwd_mtu_exceeded」および/または「flow_ipfrag_frag」が表示されますか?
  2. この問題を解決するには、トンネルを調整しますMTU両端で、に行くネットワーク > インターフェース > トンネル >適切なインターフェイスをクリックします> 高度な > その他の情報 >MTU 、カウンターがなくなるまで、デフォルトの 1500 よりも低い値を試してください。
3. 順不同のパケット
  1. ステップ 4.a で取得した pcaps を比較します。クリアテキストパケットを使用し、ステップ 4.b.
