ARP (incomplet) avec le journal système « Received conflicting ARP on interface ethernet1/1 indicating duplicate IP»

29569

Created On 06/21/22 09:16 AM - Last Modified 05/09/23 08:16 AM

Symptom

La règle source est créée avec l’adresse source NAT traduite en tant que sous-réseau chevauchant l’interface de sortie/destination.

Par exemple :

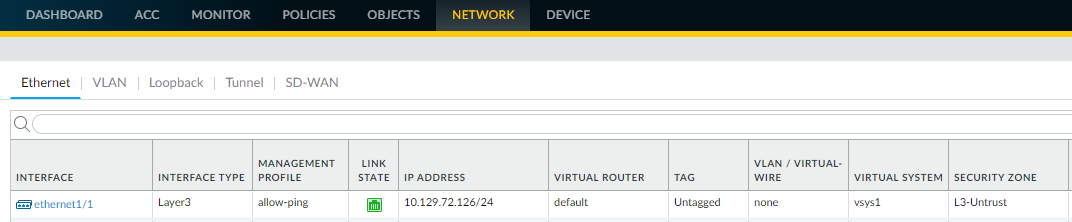

Firewall L’interface est ethernet1/1. C’est IP 10.129.72.126/24

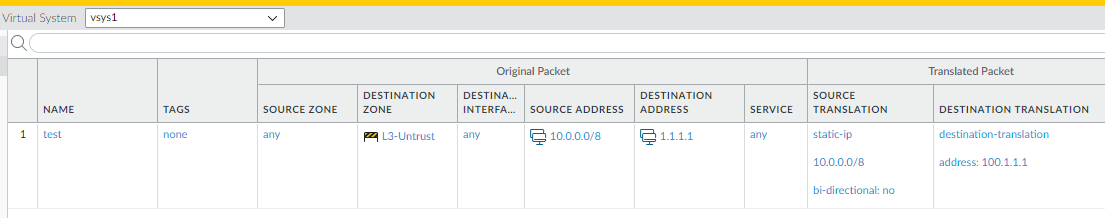

Il existe une S-NAT règle qui traduit la source en sous-réseau 10.0.0.0/8 qui chevauche le IP sous-réseau sur eth1/1.

Ping Next Hop: 10.129.72.130, nous voyons 100% de perte de paquets.

admin@Lab70-126-PA-5280> ping source 10.129.72.126 host 10.129.72.130
PING 10.129.72.130 (10.129.72.130) from 10.129.72.126 : 56(84) bytes of data.
^C
--- 10.129.72.130 ping statistics ---
1 packets transmitted, 0 received, 100% packet loss, time 0ms

Exécution cmd montrer arp tout ce que nous voyons ARP Incomplet.

admin@Lab70-126-PA-5280> show arp all

maximum of entries supported :      128000
default timeout:                    1800 seconds
total ARP entries in table :        1
total ARP entries shown :           1
status: s - static, c - complete, e - expiring, i - incomplete

interface         ip address      hw address        port              status   ttl
--------------------------------------------------------------------------------
ethernet1/1       10.129.72.130   (incomplete)      ethernet1/1         i      1

Les journaux système affichent :

2022/06/21 01:24:10 info     general        general 0  Received conflicting ARP on interface ethernet1/1 indicating duplicate IP 10.129.72.130, sender mac 00:50:56:9b:ab:6d
2022/06/21 01:24:00 info     general        general 0  Received conflicting ARP on interface ethernet1/1 indicating duplicate IP 10.129.72.130, sender mac 00:50:56:9b:ab:6d
2022/06/21 01:23:50 info     general        general 0  Received conflicting ARP on interface ethernet1/1 indicating duplicate IP 10.129.72.130, sender mac 00:50:56:9b:ab:6d
2022/06/21 01:23:25 info     general        general 0  Received conflicting ARP on interface ethernet1/1 indicating duplicate IP 10.129.72.130, sender mac 00:50:56:9b:ab:6d
2022/06/21 01:23:15 info     general        general 0  Received conflicting ARP on interface ethernet1/1 indicating duplicate IP 10.129.72.130, sender mac 00:50:56:9b:ab:6d

pan_packet_diag avec le flux de fonctionnalités de journalisation arp montre que quelqu’un utilise l’adresse, qui firewall utilise dans NAT la IP règle.

En réponse, firewall envoie une ARP diffusion gratuite que 10.129.72.130 est à firewall MAC.

Received ARP packet from port ethernet1/1
Packet decoded dump:
L2:     00:50:56:9b:ab:6d->94:56:41:37:d4:40, type 0x0806
ARP:    hardware type 0x0001
        protocol type 0x0800
        hardware size 6
        protocol size 4
        opcode REPLY
        sender mac address 00:50:56:9b:ab:6d
        sender ip address 10.129.72.130
        target mac address 94:56:41:37:d4:40
        target ip address 10.129.72.126
ARP packet sent from translated IP 10.129.72.130 in NAT rule index 0 in vsys 1
MAC not of own box00:50:56:9b:ab:6d
Received conflicting ARP on interface ethernet1/1,indicating duplicate IP 10.129.72.130, sender mac 00:50:56:9b:ab:6d
Broadcast ARP announcement packet on interface 64
Packet decoded dump:
L2:     94:56:41:37:d4:40->ff:ff:ff:ff:ff:ff, type 0x0806
ARP:    hardware type 0x0001
        protocol type 0x0800
        hardware size 6
        protocol size 4
        opcode REPLY
        sender mac address 94:56:41:37:d4:40
        sender ip address 10.129.72.130
        target mac address 94:56:41:37:d4:40
        target ip address 10.129.72.130

Environment

Palo Alto Firewall configuré avec la règle source dans laquelle l’adresse source NAT traduite chevauche le sous-réseau de l’interface de sortie/destination.

Cause

En effet firewall , il exécute un proxy ARP pour le sous-réseau source traduit et répond donc à toute ARP demande d’adresses IP dans ce sous-réseau.

Resolution

Corrigez la règle avec un S-NAT sous-réseau et une IP traduction corrects.
