ARP (unvollständig) mit dem Systemprotokoll "Empfangener Konflikt auf der Ethernet-Schnittstelle 1/1, der auf ein Duplikat IPhinweistARP"

• Die Quellregel wird mit der übersetzten Quelladresse NAT als Subnetz erstellt, das sich mit der Ausgangs-/Zielschnittstelle überschneidet.

Zum Beispiel:

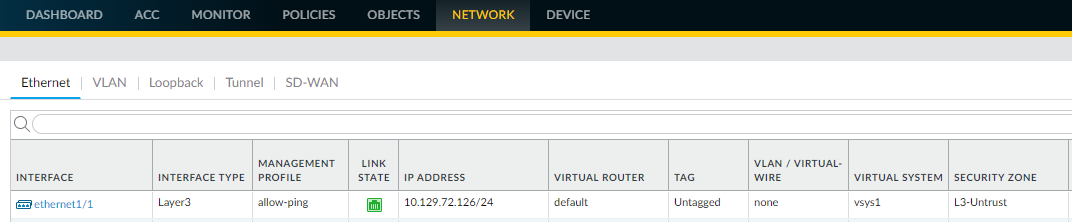

Firewall Schnittstelle ist Ethernet1/1. Es IP ist 10.129.72.126/24

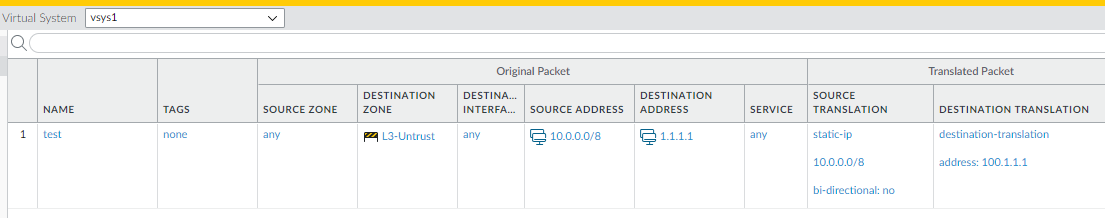

• Es gibt eine S-NAT Regel, die die Quelle in das Subnetz 10.0.0.0/8 übersetzt, das sich mit IP dem Subnetz auf eth1/1 überschneidet.

• Pinging Next Hop: 10.129.72.130, wir sehen 100% Paketverlust.

admin@Lab70-126-PA-5280> ping source 10.129.72.126 host 10.129.72.130
PING 10.129.72.130 (10.129.72.130) from 10.129.72.126 : 56(84) bytes of data.
^C
--- 10.129.72.130 ping statistics ---
1 packets transmitted, 0 received, 100% packet loss, time 0ms

• Ausführen von cmd show arp alles, was wir sehen ARP Unvollständig.

admin@Lab70-126-PA-5280> show arp all

maximum of entries supported :      128000
default timeout:                    1800 seconds
total ARP entries in table :        1
total ARP entries shown :           1
status: s - static, c - complete, e - expiring, i - incomplete

interface         ip address      hw address        port              status   ttl
--------------------------------------------------------------------------------
ethernet1/1       10.129.72.130   (incomplete)      ethernet1/1         i      1

• Systemprotokolle zeigen:

2022/06/21 01:24:10 info     general        general 0  Received conflicting ARP on interface ethernet1/1 indicating duplicate IP 10.129.72.130, sender mac 00:50:56:9b:ab:6d
2022/06/21 01:24:00 info     general        general 0  Received conflicting ARP on interface ethernet1/1 indicating duplicate IP 10.129.72.130, sender mac 00:50:56:9b:ab:6d
2022/06/21 01:23:50 info     general        general 0  Received conflicting ARP on interface ethernet1/1 indicating duplicate IP 10.129.72.130, sender mac 00:50:56:9b:ab:6d
2022/06/21 01:23:25 info     general        general 0  Received conflicting ARP on interface ethernet1/1 indicating duplicate IP 10.129.72.130, sender mac 00:50:56:9b:ab:6d
2022/06/21 01:23:15 info     general        general 0  Received conflicting ARP on interface ethernet1/1 indicating duplicate IP 10.129.72.130, sender mac 00:50:56:9b:ab:6d

• pan_packet_diag mit Protokoll-Feature-Flow zeigt ARP an, dass jemand die Adresse verwendet, die IP firewall in NAT der Regel verwendet wird.

Received ARP packet from port ethernet1/1
Packet decoded dump:
L2:     00:50:56:9b:ab:6d->94:56:41:37:d4:40, type 0x0806
ARP:    hardware type 0x0001
        protocol type 0x0800
        hardware size 6
        protocol size 4
        opcode REPLY
        sender mac address 00:50:56:9b:ab:6d
        sender ip address 10.129.72.130
        target mac address 94:56:41:37:d4:40
        target ip address 10.129.72.126
ARP packet sent from translated IP 10.129.72.130 in NAT rule index 0 in vsys 1
MAC not of own box00:50:56:9b:ab:6d
Received conflicting ARP on interface ethernet1/1,indicating duplicate IP 10.129.72.130, sender mac 00:50:56:9b:ab:6d
Broadcast ARP announcement packet on interface 64
Packet decoded dump:
L2:     94:56:41:37:d4:40->ff:ff:ff:ff:ff:ff, type 0x0806
ARP:    hardware type 0x0001
        protocol type 0x0800
        hardware size 6
        protocol size 4
        opcode REPLY
        sender mac address 94:56:41:37:d4:40
        sender ip address 10.129.72.130
        target mac address 94:56:41:37:d4:40
        target ip address 10.129.72.130

• Palo Alto Firewall ist mit einer Quellregel konfiguriert, in der sich die übersetzte Quelladresse NAT mit dem Subnetz der Ausgangs-/Zielschnittstelle überschneidet.

• Dies liegt daran, dass firewall ein Proxy ARP für das übersetzte Quellsubnetz ausgeführt wird und somit auf jede ARP Anfrage nach IPs in diesem Subnetz reagiert wird.

• Korrigieren Sie die S-NAT Regel mit der korrekten Übersetzung IP und dem Subnetz.

• Weitere Informationen zum Proxy ARPfinden Sie unter: https://docs.paloaltonetworks.com/pan-os/9-1/-admin/networking/nat/nat--rules/pan-osproxy-arp-for-nat-address-poolspolicy
