Peu d’itinéraires annoncés BGP ne sont pas installés sur Firewall
12297
Created On 06/08/22 09:42 AM - Last Modified 05/09/23 08:17 AM
Symptom
Firewall Installe des itinéraires inférieurs aux itinéraires publiés par l’homologue.
Configuration du réseau
- Routeur --------BGP ----- firewall
- Le routeur annonce plus de 5100 routes, mais il firewall installe moins de 5000 routes.
Environment
- Pare-feu Palo Alto
- Soutenu PAN-OS
- BGP Configuré avec Neighbor Router
Cause
Le nombre total de préfixes reçus dépasse le nombre maximal de préfixes configurés pour recevoir du voisin.
Resolution
- Vérifiez les messages dans le .log routé (moins mp-log routé.log).Dans ce cas, le préfixe maximal défini est 5000.
**** AUDIT 0x4107 - 16 (0000) **** I:0050ff25 F:00000002
qbdcphs1.c 1437 :at 20:49:36, 22 February 2022 (727892719 ms)
The maximum number of prefixes stored for a neighbor would be exceeded.
RIB Manager entity index: 0X00000001
Neighbor IP address: <peer-ip>
AFI: 1
SAFI: 1
Defined max prefixes: 5000
Dropping connection: False
Idle hold time: 90
- Les commandes « show routing fib » et « show routing protocol bgp peer-name <peer> » affichent également ces détails
Firewall> show routing fib
total virtual-router shown : 1
--------------------------------------------------------------------------------
virtual-router name: default
interfaces:
ethernet1/3 ethernet1/6
route table:
flags: u - up, h - host, g - gateway, e - ecmp, * - preferred path
maximum of fib entries for device: 5000
........
Firewall> show routing protocol bgp peer peer-name <name>
Peer: <name>
virtual router: default
Peer router id: 0.0.0.0
Remote AS: 1234
Peer group: Pgroup (id 30)
Peer status: Connect, for 0 seconds
Password set: no
Passive: no
Multi-hop TTL: 1
Remote Address: 172.20.97.2
Local Address: 172.20.97.1
(R) reflector client: not-client
same confederation: no
send aggr confed as-path: yes
peering type: Unspecified
Connect-Retry interval: 1
Open Delay: 0
Idle Hold: 15
Prefix limit: 5000
Holdtime: 0 (config 90)
Keep-Alive interval: 0 (config 30)
Update

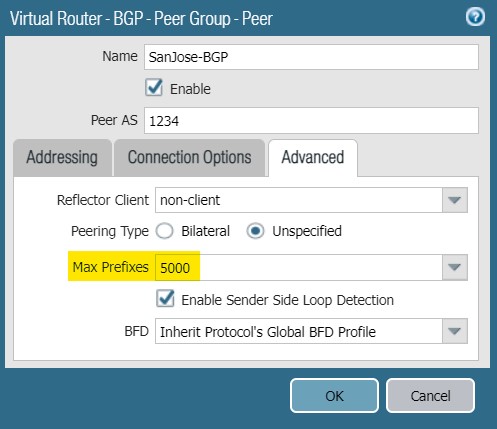

.... - Accédez à GUI: Network > Virtual Routers > (nom) > > Peer Group > (nom) > (Sélectionnez l’homologue) > BGP Advanced
- Augmentez les préfixes Max à la valeur souhaitée à partir de 5000 maximum.
- Valider la configuration.
