如何配置SDWAN：使用加权会话分配的流量分配
3731
Created On 06/01/22 02:06 AM - Last Modified 04/14/25 20:42 PM
Objective
- 提供配置SDWAN用于交通工程。
- 该信息提供了一个例子

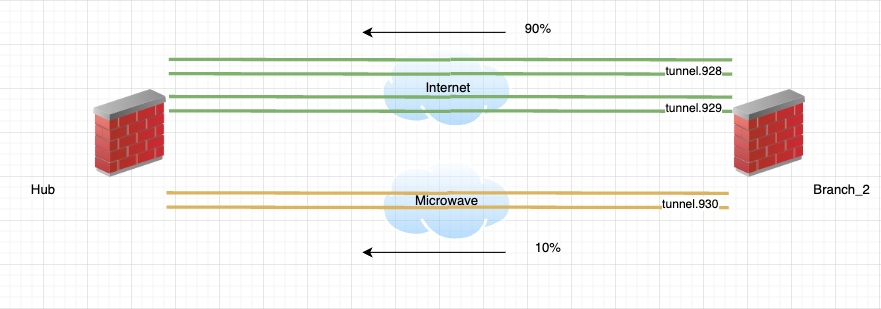

- 在该示例中，以绿色隧道（tunnel.928 和 tunnel.929）表示的以太网链路类型比黄色隧道的慢速 Microware 无线电链路具有更大的带宽容量。
- 在上述假设中，流经 tunnel.928 和 tunnel.929 的流量将承载总负载的 90%，从 Branch_2 的 10.3.0.0/16 到Hub的 10.1.0.0/16 网络。
- Tunnel.930 以黄色表示IPSEC隧道，将承载10%。
Environment
- 帕洛阿尔托防火墙支持SDWAN.
- PAN-OS 10.1.3
- SDWAN 插件 2.1.2
Procedure

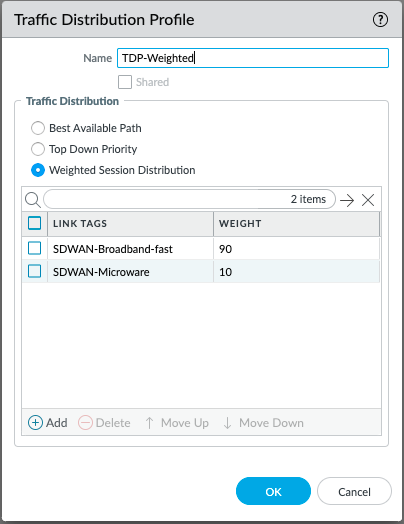

- 根据上述目标配置Traffic Distribution Profile。
设备组：分行2
GUI :对象 >SD-WAN链路管理 > 流量分布配置文件 > 添加
姓名:TDP-加权
流量分配：加权会话分配
链接标签： 添加SDWAN-90的宽带速度很快重量
链接标签： 添加SDWAN-微波炉用 10重量
GUI :对象 >SD-WAN链路管理 > 流量分布配置文件 > 添加
姓名:TDP-加权
流量分配：加权会话分配
链接标签： 添加SDWAN-90的宽带速度很快重量
链接标签： 添加SDWAN-微波炉用 10重量

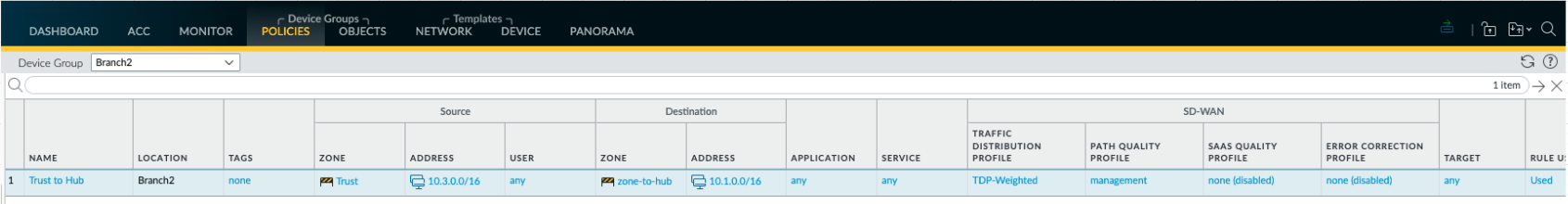

- 配置SD-WAN策略，这将决定传入流量将如何被处理firewall.
设备组：分行2
GUI :政策 >SD-WAN > 预规则 > 添加
常规 > 名称: 相信Hub
来源> 来源专区：信任源地址：10.3.0.0/16
目的地> 目的地区域: 区域到-hub >目的地地址: 10.1.0.0/16
路径质量概况： 管理
应用程序/服务 > 应用程序: 任何 >服务： 任何
路径选择> 流量分布概况:TDP-加权
GUI :政策 >SD-WAN > 预规则 > 添加
常规 > 名称: 相信Hub
来源> 来源专区：信任源地址：10.3.0.0/16
目的地> 目的地区域: 区域到-hub >目的地地址: 10.1.0.0/16
路径质量概况： 管理
应用程序/服务 > 应用程序: 任何 >服务： 任何
路径选择> 流量分布概况:TDP-加权

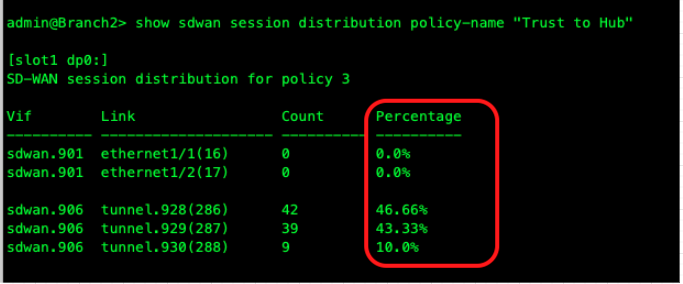

结果:
为了实现上述结果，至少有 14 个同时 ping 从 Branch2 发送到hub.
Additional Information
如何配置SDWAN: 基本连接
