如何配置SDWAN：基本连接

Created On 05/27/22 05:10 AM - Last Modified 07/16/24 02:00 AM

Objective

配置基本SDWAN使用下面的拓扑设置。

一旦需要IPSEC隧道已启动，路由将如下所示。

Environment

Panorama 和SD-WAN已安装插件 2.1.2
PAN-OS 10.1.3

Procedure

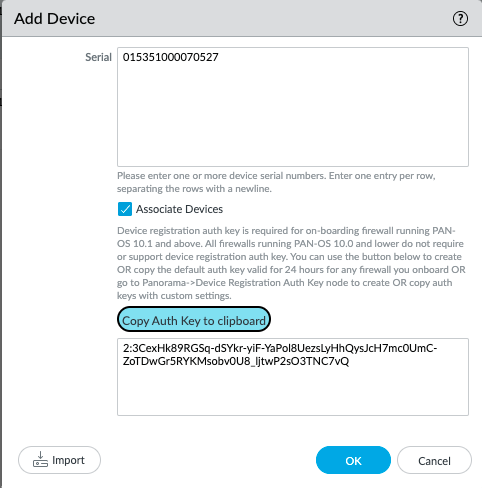

将设备添加到 Panorama
1. Panorama> 托管设备 > 摘要 > 添加 > 串行[粘贴Firewall的序列号] >点击生成授权密钥（复制并保存在记事本中） >OK > 承诺Panorama

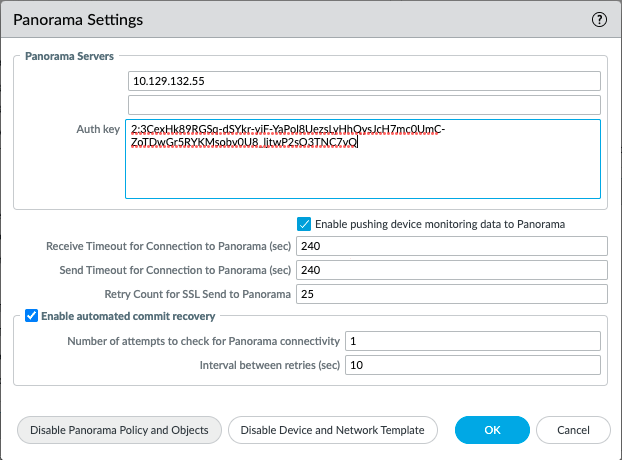

配置Firewall沟通Panorama.
1. 设备 > 设置 > 管理 >Panorama设置 >单击齿轮图标
2. Panorama服务器：提供Panorama的 IP
3. 授权键: 从记事本中输入密钥
4. 点击OK> 承诺

对其余的其他防火墙重复前两个步骤
创建模板
1. Panorama> 模板 > 添加 > 名称：集线器1 >OK

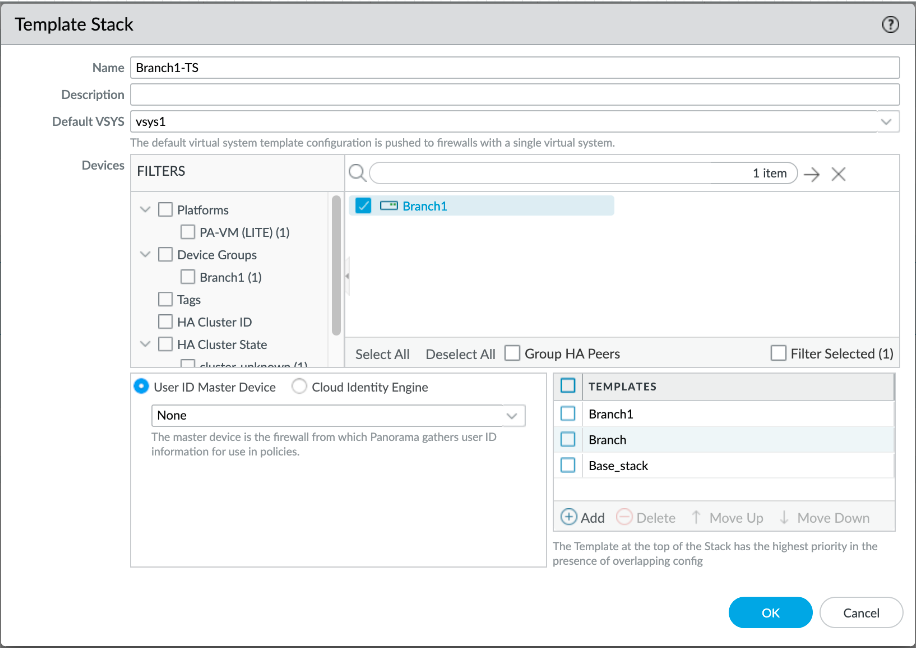

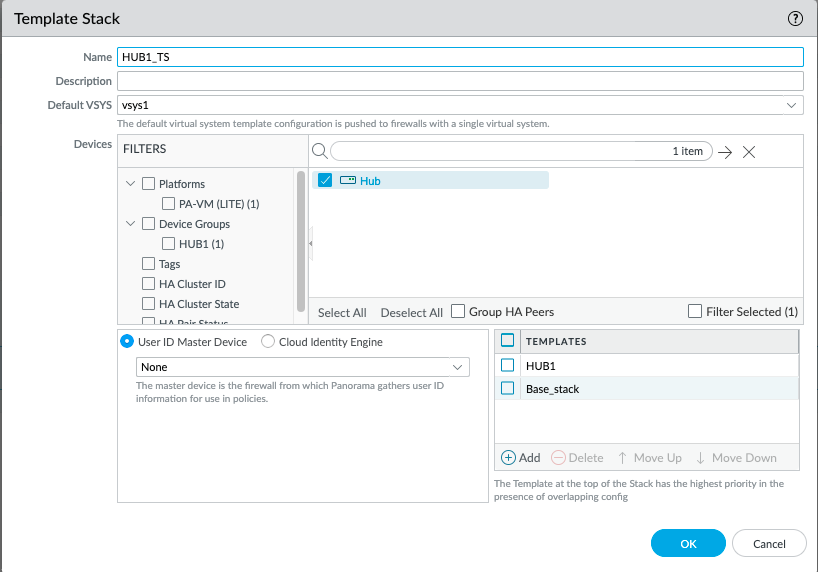

创建一个模板堆栈通过将设备与模板相关联

Panorama > 模板 > 添加堆栈

名称: HUB1_TS
设备：在设备旁边打勾
TEMPLATES> 添加> HUB1 [您可以选择是否添加其他模板，如下所示]

对两个分支重复步骤 4 和 5

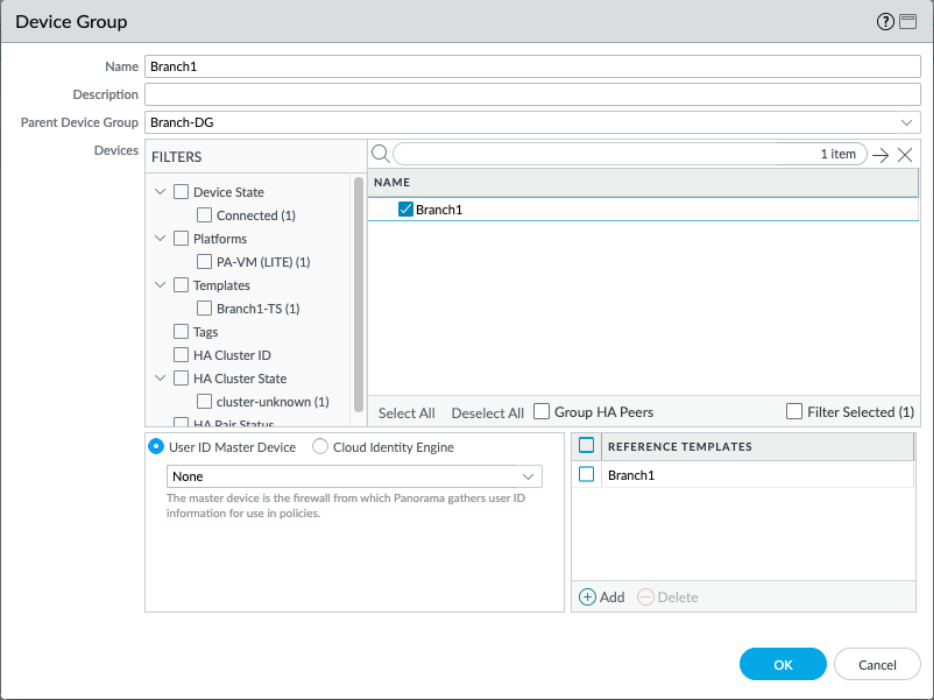

7.创建设备组并将其与模板关联

Panorama > 设备组 > 添加

名称: 集线器1
父设备组: 共享
NAME：在设备旁边打勾
REFERENCE TEMPLATE：添加> 集线器1

8.对两个分支重复步骤7

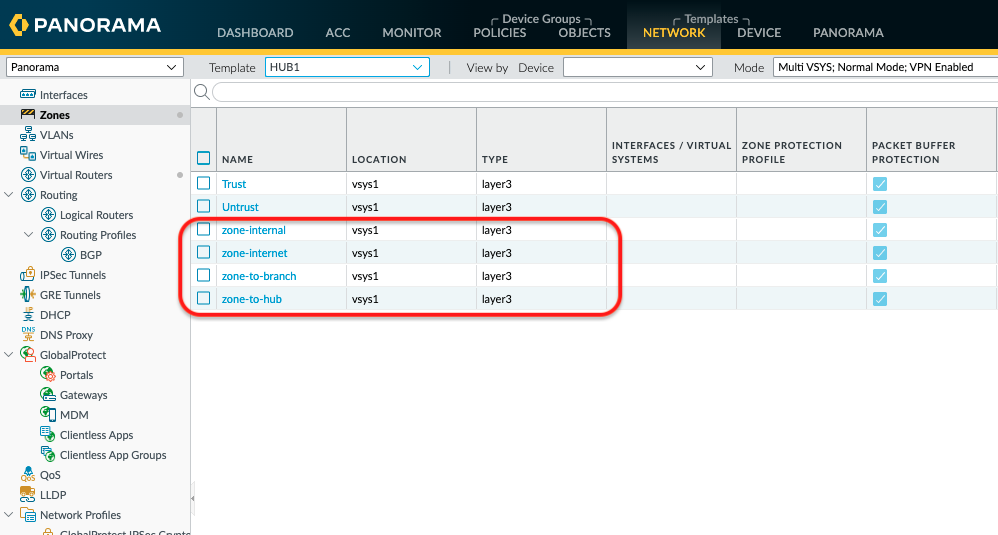

为所有设备配置区域；重要的是需要配置下面突出显示的区域相同如下所示。上述区域是 sdwan 插件使用的预配置区域。

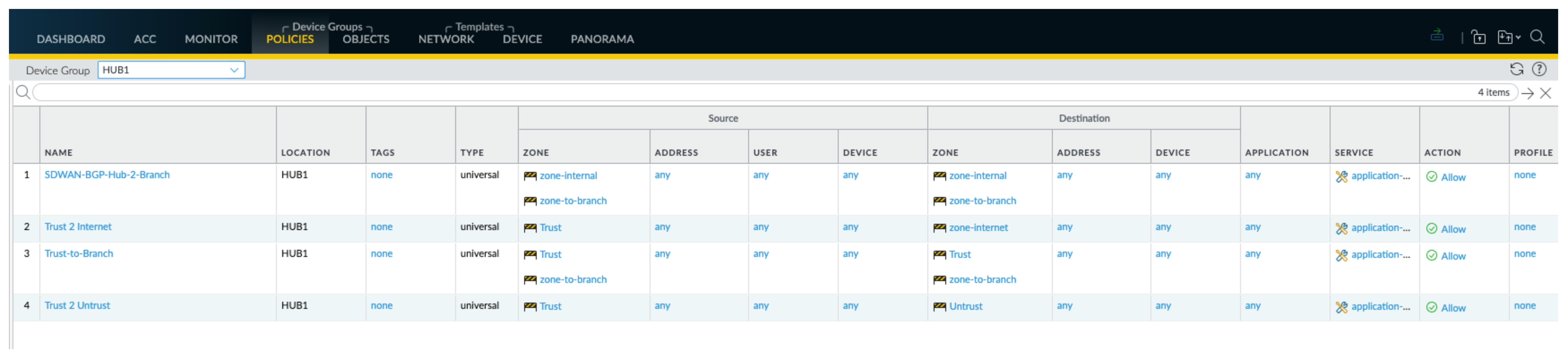

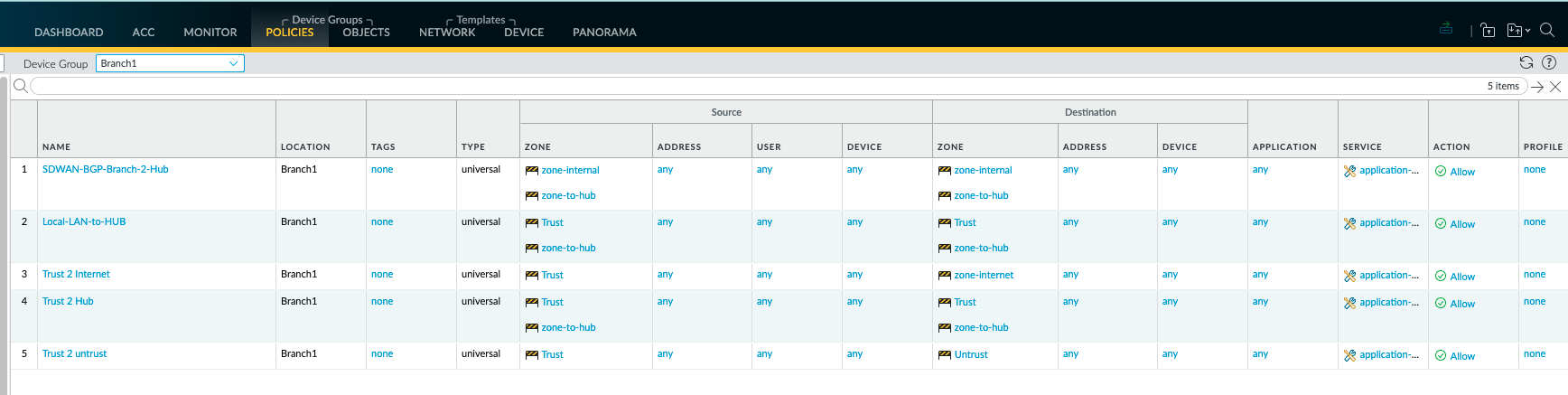

10.配置所需的安全性policy允许交通通过SDWAN，你可以收紧policy因此。
政策> 安全 > 预规则

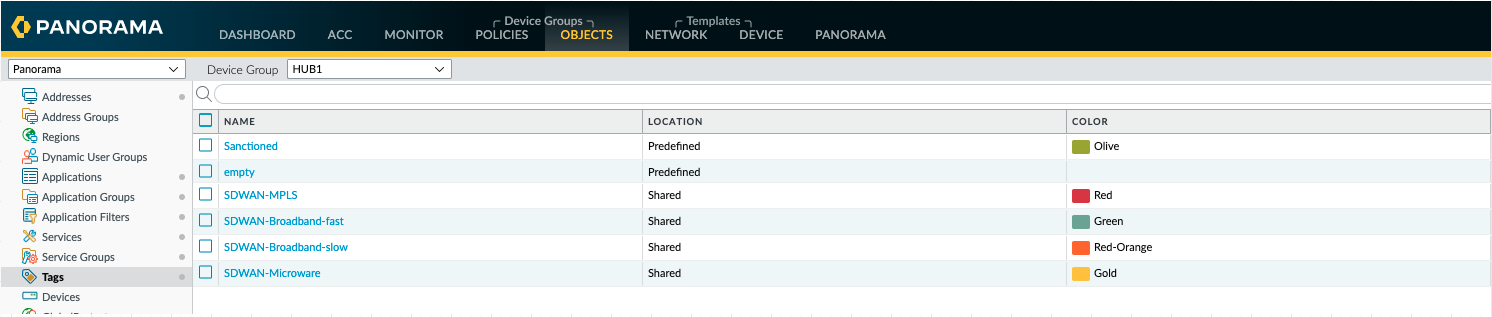

配置标签，最终将用于流量分配配置文件和接口。对于本文，我们将使用四种不同的链接，它们是 Broadband-fast、Broadband-slow、MPLS和微波炉。

您需要确保标签已共享，以便它们在网站的其他部分可见SDWAN配置部分。
由于标签是共享的，您只需在其中一个设备组上配置它，它就会反映在其余设备上。
对象 > 标签 > 添加

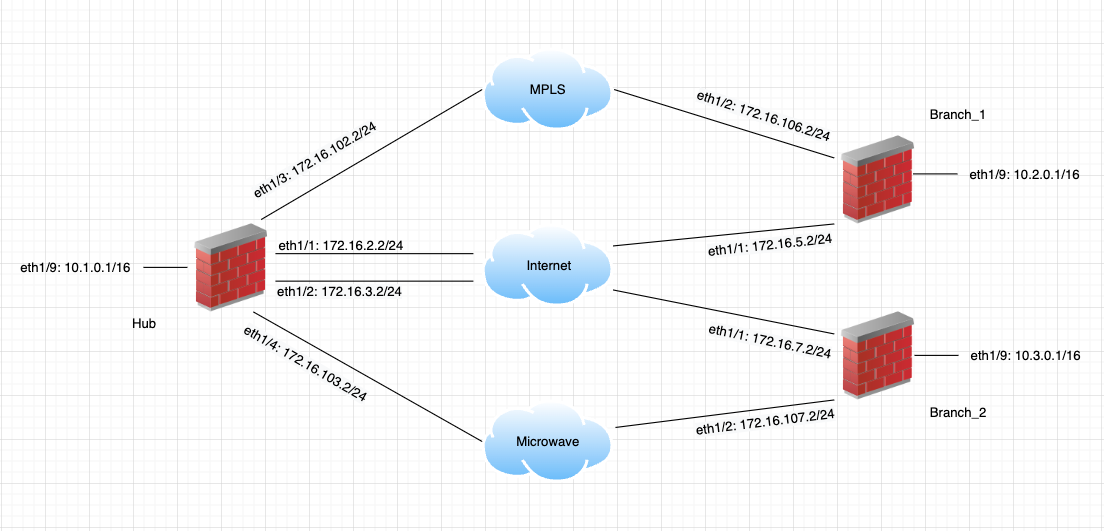

TOPOLOGY：连通性

注意：IP 172.16.xx 中的地址将用于IPSEC隧道建设。
172.16.x（第三个八位字节为 1 位）用于点对多点链接（以太网）
172.16.xx（第三个八位字节为 2 位）用于点对点链接（MPLS ，微波）
通过以上内容，在本文的后面部分，我们会注意到隧道仅由相同类型形成。

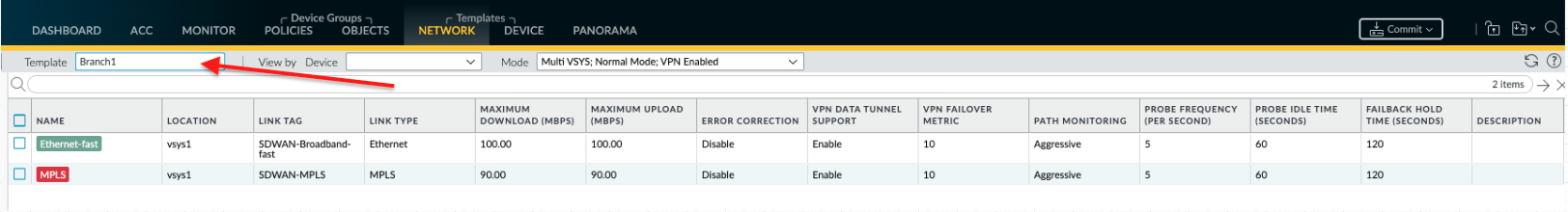

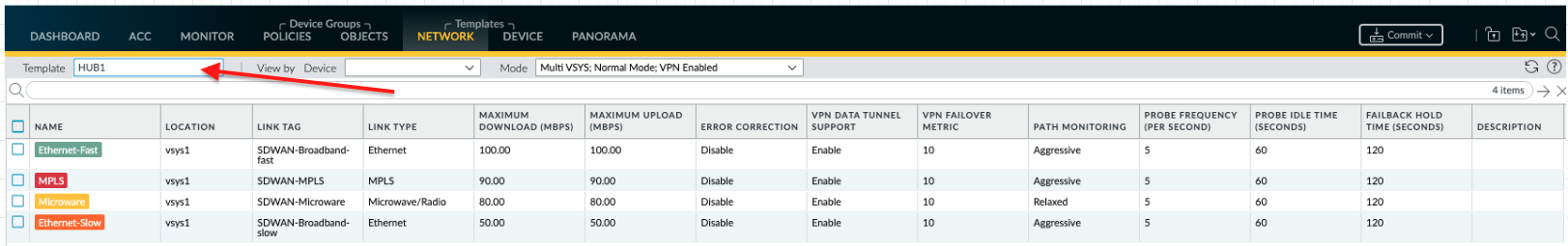

配置SD-WAN基于上述连接拓扑的接口配置文件。

由于所有防火墙都有其独特的接口配置文件，下面是基于设置的三个不同快照。

网络 >SD-WAN界面简介

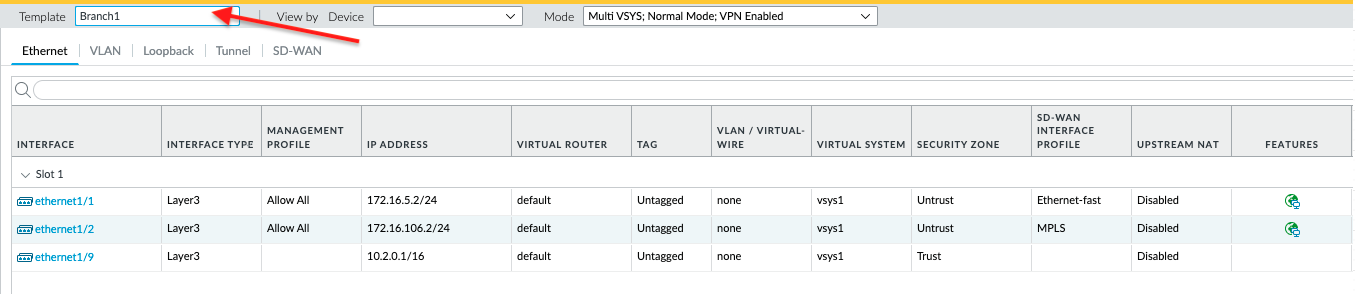

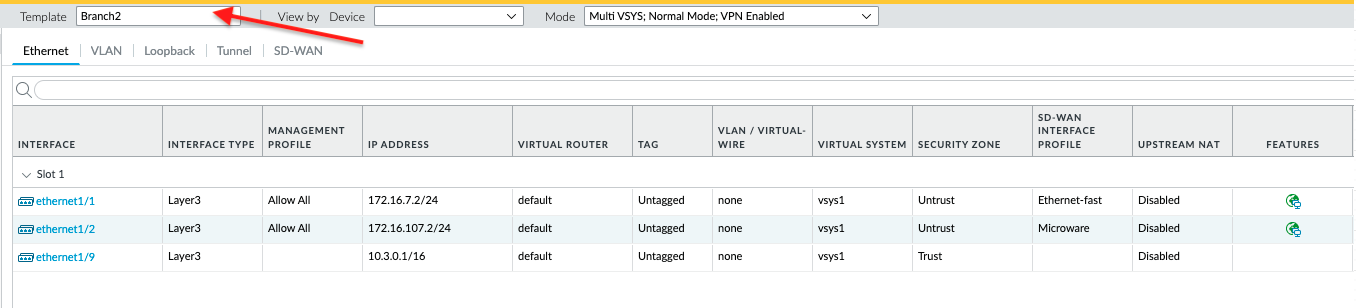

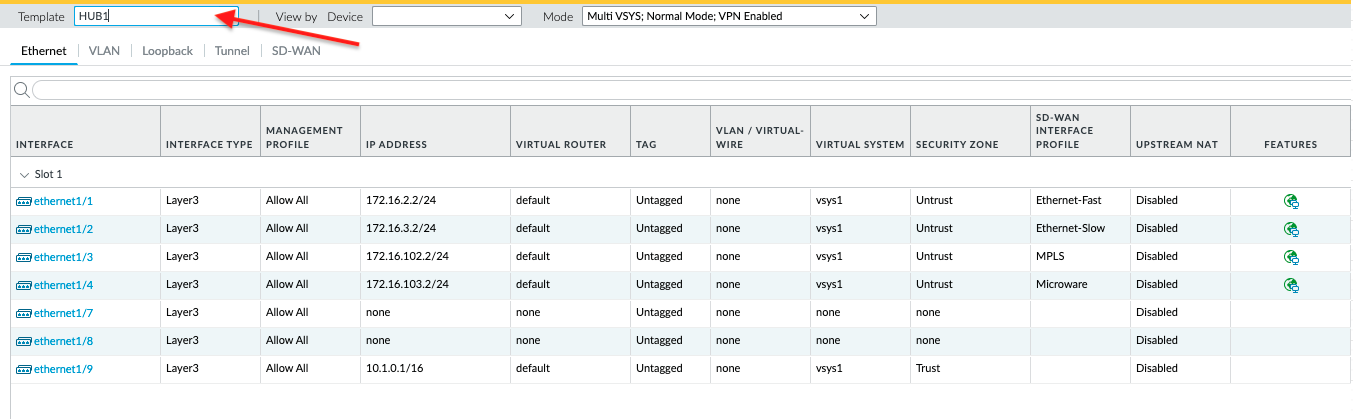

根据连接拓扑配置以太网接口。

网络 > 接口 > 以太网

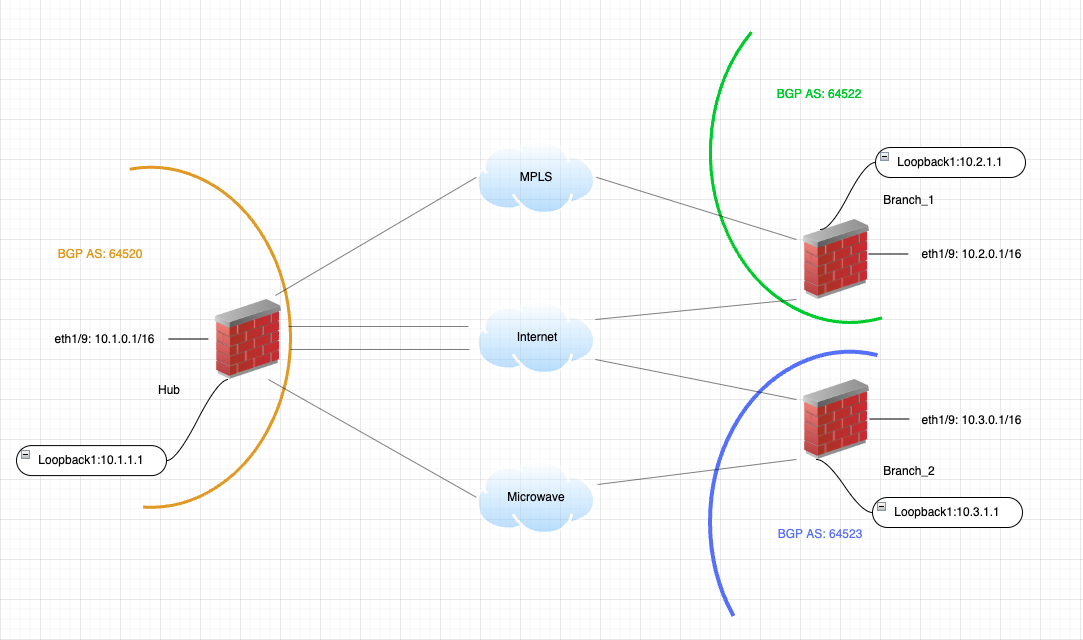

拓扑：路由

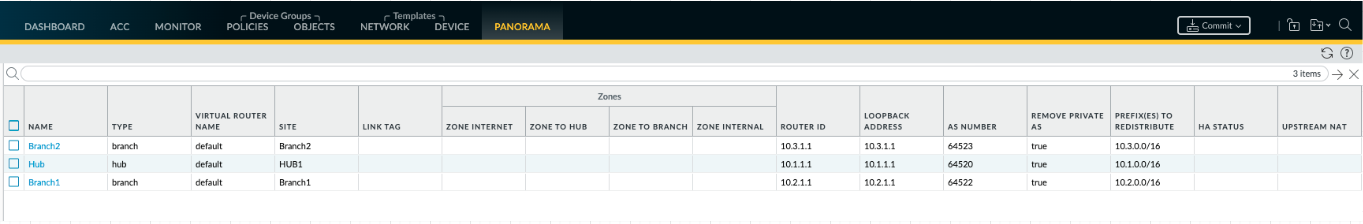

配置路由部分，我们将使用路由拓扑作为配置设备的指南BGP参数。

Panorama >SD-WAN > 设备

这VPN集群部分是我们通知设备将如何在网络中相应运行的地方。

Panorama >SD-WAN >VPN集群 > 添加

名称: SDWAN集群
类型:Hub -辐
分支机构: 分支 1 & 分支 2
网关:Hub

Hub故障转移优先级: 1
允许DIA VPN: 勾选

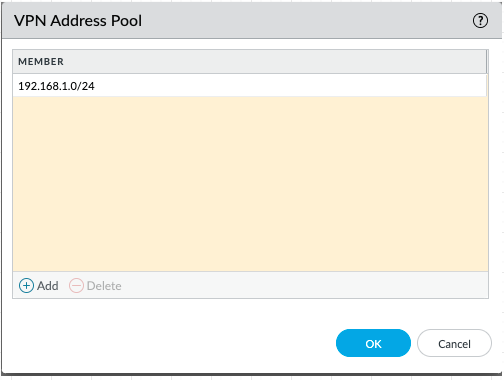

16.配置VPN地址池，它将提供必要的IP每个人要使用的地址IPSEC隧道。

Panorama >SD-WAN >VPN集群 >VPN地址池

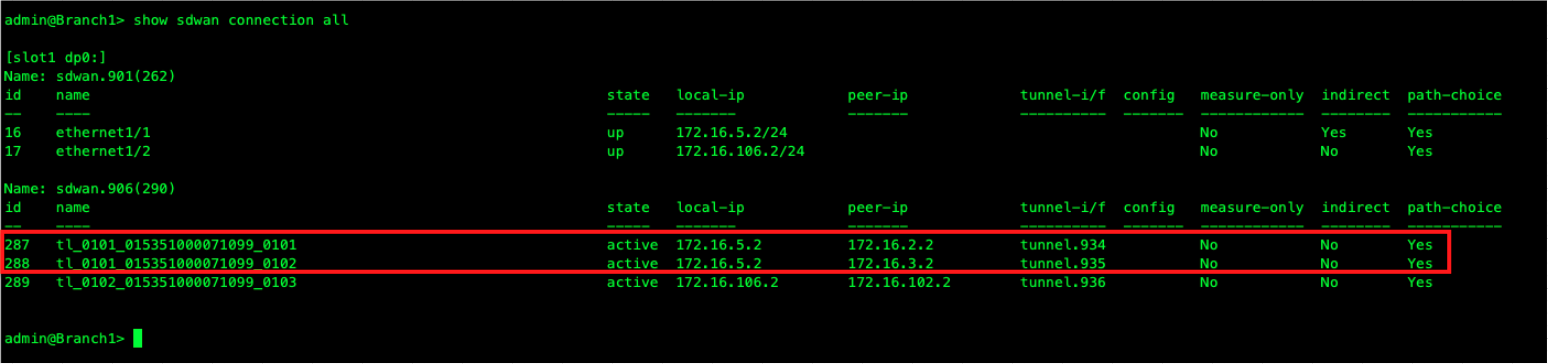

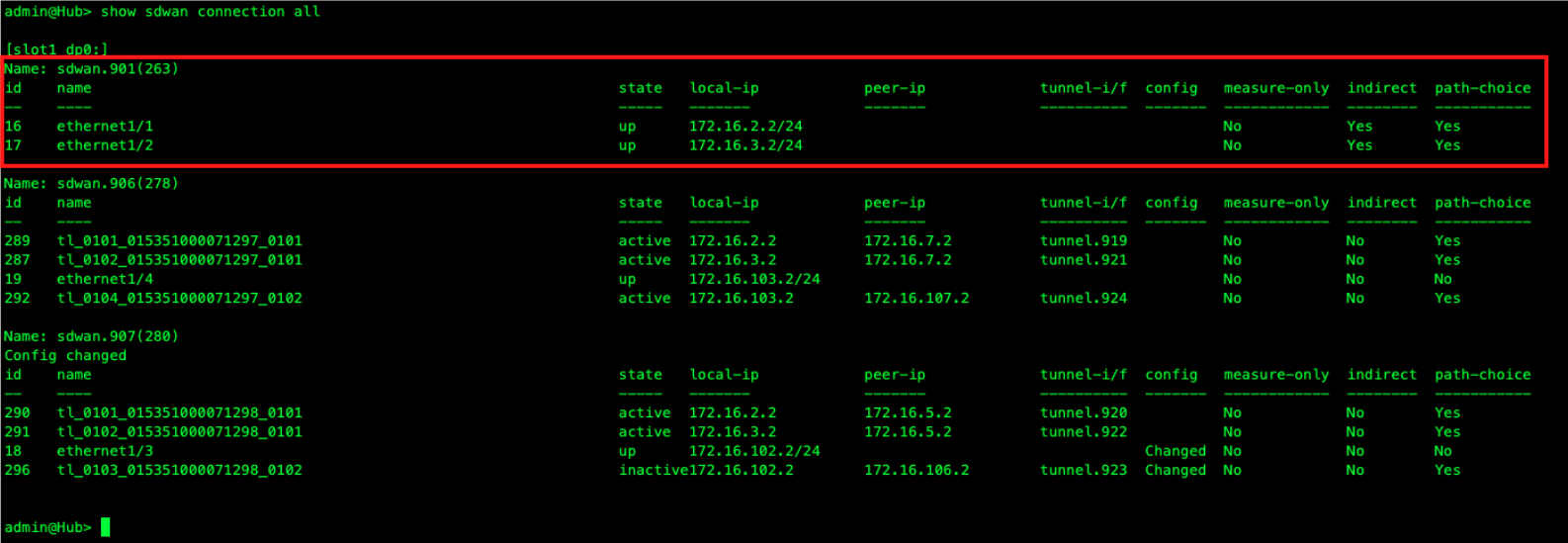

结果：

还记得第三个八位位组的 1digit/2digits 吗？现在你会看到这些在下面发挥作用。

注意：sdwan.901 是用于直接互联网访问的逻辑接口（DIA );在上面，两个以太网接口是它的一部分。
在三个 sdwan 接口中，sdwan.901 是唯一一个没有IPSEC隧道在里面。

注意：虽然 Branch1 有一个SD-WAN以太网接口配置文件。由于以太网是一种点对多点的链路类型，两个IPSEC隧道是为hub.

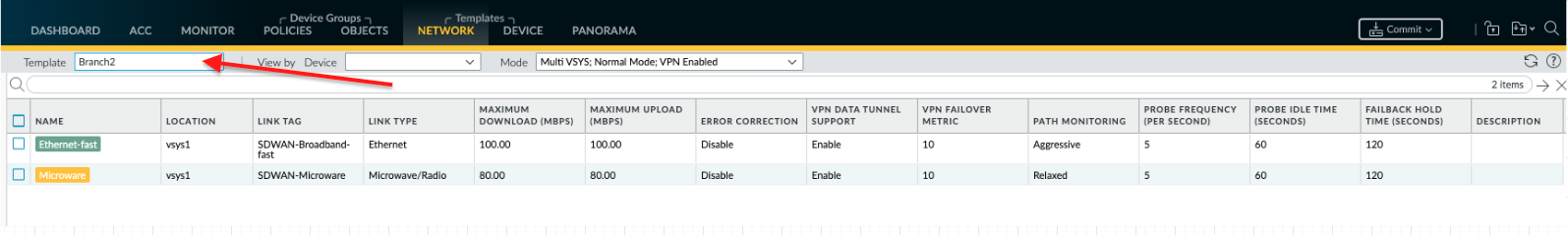

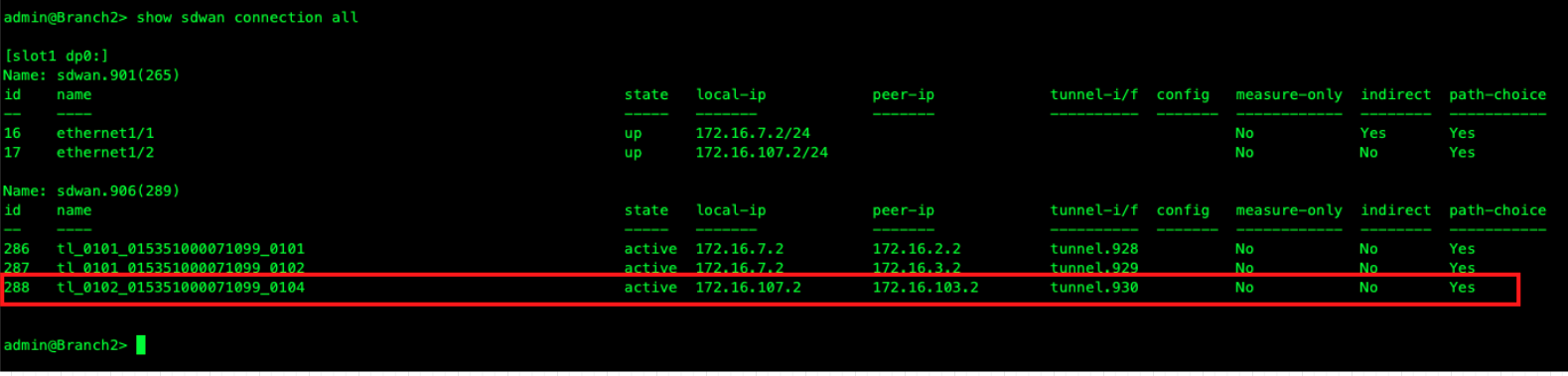

NOTE：上面突出显示的是 Branch2 的SD-WANMicrowave 的接口配置文件，它是私有的、点对点的链路，这种类型的链路只会形成一个IPSEC到另一个微波链路的隧道。
其他私有的点对点链接是MPLS、卫星和其他。
如果你回到 Branch1 的结果，我们也有一个IPSEC隧道通过MPLS链路类型，tunnel.936。

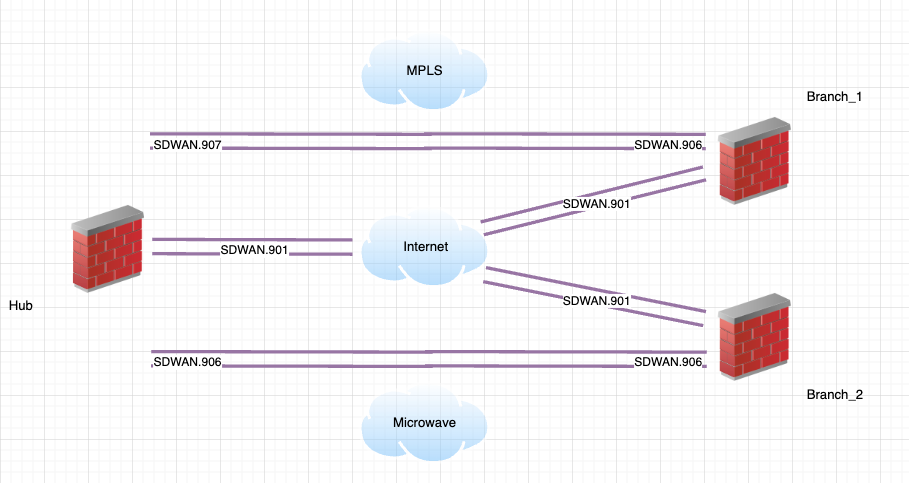

拓扑：SDWAN接口（基于上述结果）
