如何排除 ION SNMP Trap 故障

• Prisma SD-WAN
• ION 设备
• SNMP陷阱

1. 检查 SD-WAN GUI配置中的以下几点
   • 主动 ION 与被动 ION 之间的配置差异

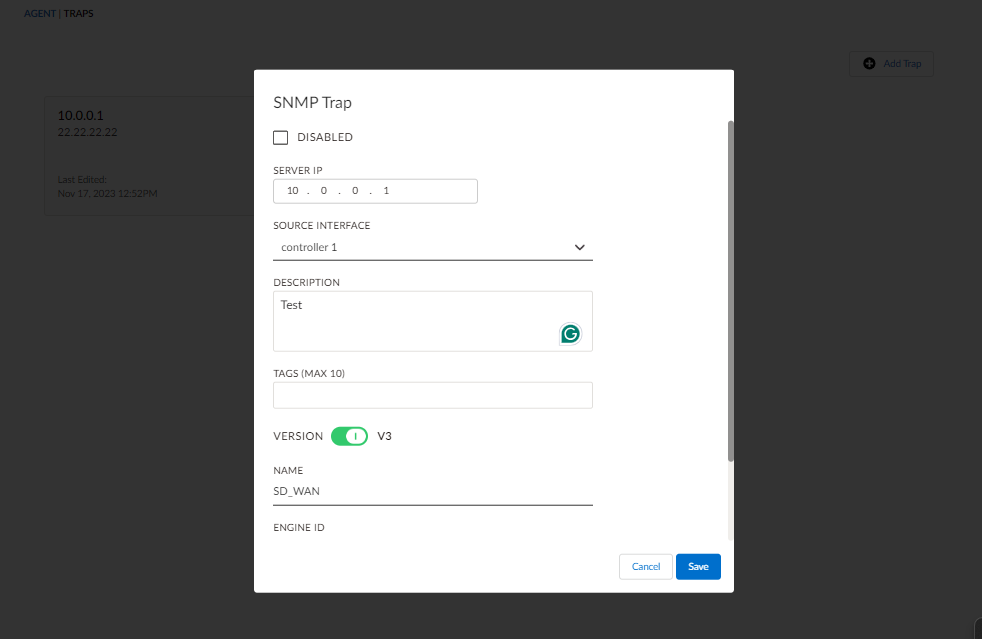

   • SNMP Trap 的配置
     • 服务器 IP
     • 版本
     • 安全相关：身份验证/加密算法、短语等

2. 验证所选源接口确实具有与外部监控服务器的 IP 连接。
3. 检查 SD-WAN 控制器 GUI 的配置是否已推送至 ION。

• dump snmptrap config

4. Confirm ION is sending the Traps.
   • Enable debug-level debugging for facility "event" and module "evd_api".

     debug logging facility=event module=evd_api level=debug

   • Follow logs.

     debug logs follow event | grep trap

     一旦发生事件，ION 将生成类似下面的日志。

     54:50.218 deb event_forw 2749   event      evd_api    COMMAND:snmptrap -s <SOURCE-IP>  -v 3 -u SD_WAN -l noAuthNoPriv <YOUR-SERVER-IP> '' .1.3.6.1.4.1.50114.10.1.0.102 .1.3.6.1.4.1.50114.10.1.1.3.1 s 1696414203643013608 .1.3.6.1.4.1.50114.10.1.1.3.3 s 10.28.0.14 .1.3.6.1.4.1.50114.10.1.1.3.4 s classic  .1.3.6.1.4.1.50114.10.1.1.4.2 s " BranchName "  .1.3.6.1.4.1.50114.10.1.1.5.1 s 1680621797229002608 .1.3.6.1.4.1.50114.10.1.1.5.2 s " BranchName " .1.3.6.1.4.1.50114.10.1.1.4.1 s 1680622042251020508


     • 是发送 Trap 的 ION接口IP 地址
     • 是在每个 ION 上的SNMP Trap配置中在 GUI 中配置的外部监控系统。
   • Run a packet Capture to verify ION's sending traps on the expected interface.

     tcpdump <interface> args="port 162" show

     • 是配置发送Trap的源接口。
5. 最后的重要步骤是在完成后禁用调试级别的日志。

debug logging facility=event module=evd_api level=info
