多播引导带路由器（ BSR ）

763

Created On 08/10/20 20:34 PM - Last Modified 10/31/25 19:18 PM

Symptom

没有选项将下一代配置 Firewall 为多播引导路由器 BSR （.）

Environment

NFGW Hardware 和 VM- 系列
多播环境
启用的多广播路由 NGFW 。
PAN-OS

Cause

firewall可以在 RP 具有一个或多个 BSR 的多广播域中配置为候选会合点（）。但是，不支持将 a 配置 firewall 为 BSR a。

Resolution

考生 RP 可配置在： PAN-OS

网络 - >虚拟路由器 - >名称 - >多播 - >会合点

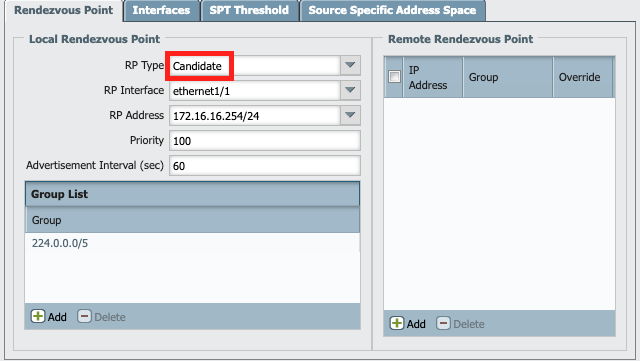

RP 候选人配置

Additional Information

在上面描述的截图 firewall 是广告本身作为 RP 多播组224.0.0.0/5的候选人。 BSR然后动态 RP 地将此广播到网络中的其他多广播/ PIM 设备：

Nexus7004# show ip pim rp
PIM RP Status Information for VRF "default"
BSR: 10.20.30.1*, next Bootstrap message in: 00:00:19,
     priority: 64, hash-length: 30
Auto-RP disabled
BSR RP Candidate policy: None
BSR RP policy: None
Auto-RP Announce policy: None
Auto-RP Discovery policy: None

RP: 172.16.16.254, (0), uptime: 23:48:02, expires: 00:01:57,
  priority: 100, RP-source: 172.16.16.254 (B), group ranges:
      224.0.0.0/5

A 下游接收器和上游发件人到这个组现在能够加入共享树和最短路径树。在这个拓扑无论是发件人和接收者过境 firewall . 因此，共享树和源树可以看到 firewall （ RP 对于多播组）

admin@Lab32-52-PA-4050> show routing multicast pim state

VIRTUAL ROUTER:  default

(*, G):

group            RP               up time  upstream join st  upstream join timer  RPF interface    RPF next hop
-----            --               -------  ----------------  -------------------  -------------    ------------
224.0.1.2        172.16.16.254    8026.45  Joined            0.00                 0                0.0.0.0

(*, G, I):

group            interface        local membership join/prune st prune pending timer  join expiry timer    assert st    assert timer    assert winner addr assert winner metric
-----            ---------        ---------------- ------------- -------------------  -----------------    ---------    ------------    ------------------ --------------------
224.0.1.2        ethernet1/1      no               Join          0.00                 166.87               NoInfo       0.00            0.0.0.0            0

(S, G):

group            source           up time  upstream nbr     upstream join st  upstream join timer  RPF next hop     DR reg st         DR reg stop timer      SPT
-----            ------           -------  ------------     ----------------  -------------------  ------------     ---------         -----------------      ---
224.0.1.2        172.17.17.1      67.36    0.0.0.0          Joined            0.00                 172.17.17.1      Join              0.00                   yes

(S, G, rpt):

group            source           up time  upstream prune st upstream override timer
-----            ------           -------  ----------------- -----------------------
224.0.1.2        172.17.17.1      67.39    Pruned            0

(S, G, rpt, I):

group            source           interface        local membership join/prune st prune pending timer  join expiry timer
