マルチキャスト ブート ストラップ ルーター ( BSR )
1323
Created On 08/10/20 20:34 PM - Last Modified 10/31/25 19:18 PM
Symptom
次世代を Firewall マルチキャスト ブートストラップ ルータとして設定するオプションはありません ( BSR .)
Environment
- NFGW Hardware と VM- シリーズ
- マルチキャスト環境
- マルチキャスト ルーティングは NGFW で有効になっています。
- PAN-OS
Cause
は firewall RP 、1 つ以上の BSR を持つマルチキャスト ドメインで、ランデブー ポイント候補 ( ) として設定できます。 ただし、 firewall を a として構成 BSR することはサポートされていません。
Resolution

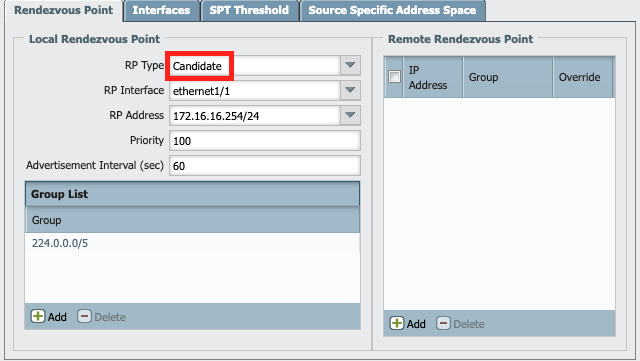

候補 RP は、 PAN-OS :
ネットワーク --> 仮想ルーター --> 名 --> マルチキャスト --> ランデブー ポイントで
Additional Information
上に示したスクリーンショットでは firewall 、 RP マルチキャストグループ224.0.0.0/5の候補として広告を出しています。 BSR次に、ネットワーク RP 内の他のマルチキャスト/ PIM デバイスに次のマルチキャスト/デバイスに対して、次のブロードキャストを動的にブロードキャストします。
Nexus7004# show ip pim rp
PIM RP Status Information for VRF "default"
BSR: 10.20.30.1*, next Bootstrap message in: 00:00:19,
priority: 64, hash-length: 30
Auto-RP disabled
BSR RP Candidate policy: None
BSR RP policy: None
Auto-RP Announce policy: None
Auto-RP Discovery policy: None
RP: 172.16.16.254, (0), uptime: 23:48:02, expires: 00:01:57,
priority: 100, RP-source: 172.16.16.254 (B), group ranges:
224.0.0.0/5A ダウンストリームレシーバとこのグループへの上位のセンダは、共有ツリーと最短パスツリーに参加できるようになりました。 このトポロジでは、送信側と受信側の両方がを伝送します firewall 。 したがって、共有ツリーとソースツリーは firewall ( RP マルチキャストグループの)上で見ることができます
admin@Lab32-52-PA-4050> show routing multicast pim state
VIRTUAL ROUTER: default
(*, G):
group RP up time upstream join st upstream join timer RPF interface RPF next hop
----- -- ------- ---------------- ------------------- ------------- ------------
224.0.1.2 172.16.16.254 8026.45 Joined 0.00 0 0.0.0.0
(*, G, I):
group interface local membership join/prune st prune pending timer join expiry timer assert st assert timer assert winner addr assert winner metric
----- --------- ---------------- ------------- ------------------- ----------------- --------- ------------ ------------------ --------------------
224.0.1.2 ethernet1/1 no Join 0.00 166.87 NoInfo 0.00 0.0.0.0 0
(S, G):
group source up time upstream nbr upstream join st upstream join timer RPF next hop DR reg st DR reg stop timer SPT
----- ------ ------- ------------ ---------------- ------------------- ------------ --------- ----------------- ---
224.0.1.2 172.17.17.1 67.36 0.0.0.0 Joined 0.00 172.17.17.1 Join 0.00 yes
(S, G, rpt):
group source up time upstream prune st upstream override timer
----- ------ ------- ----------------- -----------------------
224.0.1.2 172.17.17.1 67.39 Pruned 0
(S, G, rpt, I):
group source interface local membership join/prune st prune pending timer join expiry timer
