Router de correa de arranque multidifusión ( BSR )
1311
Created On 08/10/20 20:34 PM - Last Modified 10/31/25 19:18 PM
Symptom
No hay opción para configurar la próxima generación Firewall como un router de arranque multidifusión ( BSR .)
Environment
- NFGW Hardware y VM- serie
- Entornos de multidifusión
- Enrutamiento multidifusión habilitado en el NGFW archivo .
- PAN-OS
Cause
El firewall se puede configurar como un punto de encuentro candidato ( ) en un dominio de RP multidifusión que tenga uno o más BSR. Sin embargo, no se admite la configuración del firewall as BSR a.
Resolution

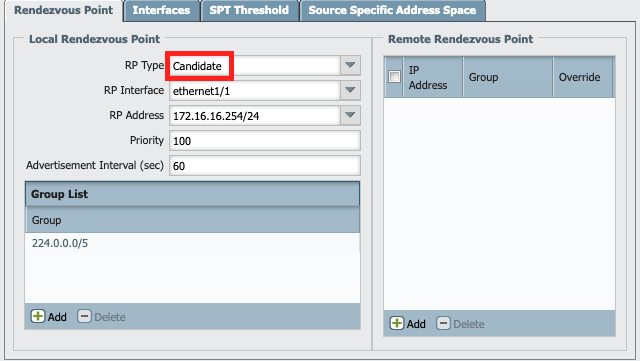

El candidato RP se puede configurar en : Red PAN-OS
--> Routers Virtuales --> Nombre --> Multicast --> Punto de encuentro
Additional Information
En la captura de pantalla representada anteriormente firewall se anuncia como candidato para el grupo de RP multidifusión 224.0.0.0/5. BSREl entonces difunde esto RP a otros dispositivos Multicast/ PIM en la red dinámicamente:
Nexus7004# show ip pim rp
PIM RP Status Information for VRF "default"
BSR: 10.20.30.1*, next Bootstrap message in: 00:00:19,
priority: 64, hash-length: 30
Auto-RP disabled
BSR RP Candidate policy: None
BSR RP policy: None
Auto-RP Announce policy: None
Auto-RP Discovery policy: None
RP: 172.16.16.254, (0), uptime: 23:48:02, expires: 00:01:57,
priority: 100, RP-source: 172.16.16.254 (B), group ranges:
224.0.0.0/5A el receptor descendente y un remitente ascendente a este grupo ahora pueden unirse al árbol compartido y al árbol de ruta más corto. En esta topología transitan tanto el remitente como el receptor el firewall archivo . Por lo tanto, el árbol compartido y el árbol de origen se pueden ver en el firewall ( para el grupo de RP multidifusión)
admin@Lab32-52-PA-4050> show routing multicast pim state
VIRTUAL ROUTER: default
(*, G):
group RP up time upstream join st upstream join timer RPF interface RPF next hop
----- -- ------- ---------------- ------------------- ------------- ------------
224.0.1.2 172.16.16.254 8026.45 Joined 0.00 0 0.0.0.0
(*, G, I):
group interface local membership join/prune st prune pending timer join expiry timer assert st assert timer assert winner addr assert winner metric
----- --------- ---------------- ------------- ------------------- ----------------- --------- ------------ ------------------ --------------------
224.0.1.2 ethernet1/1 no Join 0.00 166.87 NoInfo 0.00 0.0.0.0 0
(S, G):
group source up time upstream nbr upstream join st upstream join timer RPF next hop DR reg st DR reg stop timer SPT
----- ------ ------- ------------ ---------------- ------------------- ------------ --------- ----------------- ---
224.0.1.2 172.17.17.1 67.36 0.0.0.0 Joined 0.00 172.17.17.1 Join 0.00 yes
(S, G, rpt):
group source up time upstream prune st upstream override timer
----- ------ ------- ----------------- -----------------------
224.0.1.2 172.17.17.1 67.39 Pruned 0
(S, G, rpt, I):
group source interface local membership join/prune st prune pending timer join expiry timer
