Cómo verificar y solucionar problemas de Netflow
Objective
Este documento le mostrará cómo verificar y resolver problemas el Netflow en las redes de Palo Alto Firewall
Environment
- Firewall
- Interfaz de desconfianza: 100.2.3.4
- Interfaz de confianza: 192.168.133.1
- DMZ interfaz: 172.16.1.1
- Netflow Server (con el software Netflow Analysis/Collector instalado):
- 172.16.1.10
- Cliente PC :
- 192.168.133.10
Procedure
Tabla de contenidos
1. Resumen de Netflow
2. Cómo configurar Netflow
3. Verificar la configuración de Netflow a través de Firewall Web UI
4. Verificar la configuración Firewall de Netflow a través de CLI
5. Compruebe la accesibilidad a su servidor Netflow
6. Verificar contadores para las estadísticas de Netflow están incrementando
7. Verificar contadores para contadores globales relacionados con Netflow están incrementando
8. Verify firewall no excede el recuento máximo de la tasa de registro/seg
9. Compruebe firewall los recursos del sistema CPU como, memoria, búferes, etc.
10. Verifique que los paquetes de Netflow estén dejando el firewall uso de una captura de paquetes en el Firewall
11. Verifique que los paquetes de Netflow lleguen al servidor Netflow mediante una captura de paquetes en la
información general de Netflow ServerNetflow
Si ha configurado Netflow en su firewall , siempre que el tráfico fluya a través de cualquier interfaz de datos en el firewall con un perfil de Netflow configurado, el firewall creará un registro de Netflow y enviará esa información a su servidor Netflow
Hay cuatro tipos principales de eventos/registros de Netflow enviados desde el firewall servidor Netflow:
Flow creado - enviado al servidor Netflow cada vez que un nuevo flujo de tráfico entra en el firewall (es decir). cuando se crea un flujo de tráfico/sesión en la firewall actualización de flujo )
- enviado periódicamente al servidor Netflow cada minuto a medida que más y más X paquetes entradan y egresan el firewall flujo de tráfico eliminado
- enviado al servidor Netflow cada vez que se cierra un flujo de tráfico existente ( FIN , RST ), agote el tiempo de espera/expire, o se elimina/borra en el firewall
flujo denegado- enviado al servidor Netflow cada vez que los paquetes de Netflow exportan un flujo de tráfico firewall policy
denegado por el servidor Firewall Netflow. Contienen información sobre el tráfico que entra en curso/egresa su firewall tal:
Dirección de tráfico del puerto de destino del puerto de origen IP
IP
(entrada frente a salida)
Acción de tráfico: Sesión creada, Sesión actualizada, Sesión eliminada, Protocolo de tráfico denegado de sesión
( , , , TCP UDP ICMP etc.)
etc.
Cómo configurar Netflow
1. Vaya a Perfiles de servidor de > dispositivo > Netflow > haga clic en Crear >> asígnele un nombre, IP direccióny >> de puerto, haga clic en Aceptar
2. Vaya a las interfaces de >> de red >> seleccione la interfaz que desea habilitar el Netflow en >> haga clic el menú desplegable del perfil del netflow para seleccionar el perfil del servidor del netflow creado en el paso 1 por encima >> haga clic en Ok
3. Vaya a la pestaña Servicios de >> de configuración de device >> >> haga clic en Configuración de ruta de servicio >> haga clic en Interfaz de origen >> seleccione la interfaz de la que vive el servidor Netflow, es decir. la interfaz que los paquetes de Netflow serán enviados para ir a su Servidor Netflow >> seleccionar una IP dirección de origen >> haga clic ok nota: Usted no puede utilizar la interfaz de administración ( ) para enviar los registros de
MGT NetFlow de la PA-7000 PA-5200 serie, serie, y PA-3200 los firewalls de la serie, usted debe configurar una ruta de servicio usando el paso 3 arriba - para todos los otros firewall modelos, el paso 3 arriba es opcional)
4. Cometer
Tutorial w/ Capturas de pantalla: https://knowledgebase.paloaltonetworks.com/KCSArticleDetail?id=kA10g000000ClJzCA
Verificar configuración de Netflow a través de Firewall la Web UI
1. Vaya a Perfiles de servidor > dispositivo > Netflow > haga clic para editar >> verificar que tiene un nombre, IP direccióncorrecta y puerto correcto (normalmente 2055)
2. Vaya a las interfaces de >> de red >> seleccione la interfaz sobre la cual fluye el tráfico >> verifique que tiene el perfil de netflow correcto seleccionado en el descenso
3. Vaya a la lengueta de los servicios del >> de la configuración del dispositivo >> >> haga clic la configuración de la ruta de servicio >> haga clic en Netflow >> haga clic la interfaz de origen >> verifique que se seleccione la interfaz de origen correcta (es decir, la interfaz que los paquetes de Netflow deben enviarse para llegar a su servidor netflow)
4. Vaya a la pestaña Servicios >> de configuración de device >> >> haga clic en Configuración de ruta de servicio >> haga clic en Netflow >> haga clic en Interfaz de origen >> compruebe que está seleccionada la dirección IP de origen correcta (es decir. la dirección de interfaz de la interfaz que los paquetes del IP Netflow se deben enviar para ir a su servidor netflow)
Nota: Si utiliza una PA-7000 PA-5200 serie, serie o PA-3200 firewall serie, usted debe configurar una ruta de servicio hacia fuera una interfaz de datos (no la interfaz de administración ( ) - interfaz no se puede utilizar para MGT el MGT Netflow en estos modelos)
5. Verifique que usted conmeció la configuración a su Firewall (y empujado si Panorama está en uso)
Verifique la configuración de Netflow vía Firewall CLI
> set cli config-output-format set > configure # show | match netflow set deviceconfig system route service netflow source address 172.16.1.1 set deviceconfig system route service netflow source interface ethernet1/3 set network interface ethernet ethernet1/3 layer3 netflow-profile pantaclab_netflow_server_profile set network interface ethernet ethernet1/6 layer3 netflow-profile pantaclab_netflow_server_profile set vsys vsys1 server-profile pantaclab_netflow_server_profile server lab_netflow_server host 172.16.1.10 set vsys vsys1 server-profile pantaclab_netflow_server_profile server lab_netflow_server port 2055 set vsys vsys1 server-profile pantaclab_netflow_server_profile template-refresh-rate minutes 30 set vsys vsys1 server-profile pantaclab_netflow_server_profile template-refresh-rate packets 20 set vsys vsys1 server-profile pantaclab_netflow_server_profile active-timeout 5
Compruebe la accesibilidad a su servidor Netflow
a. Si utiliza la interfaz de administración como interfaz de origen para Netflow
> ping host <netflow_server_ip_address>
B. Si utiliza una interfaz de datos (ethernet1/ X ) como interfaz de origen para Netflow
> ping source <firewall_source_interface_ip_address> host <netflow_server_ip_address>
Además, asegúrese de que UDP el puerto 2055 esté abierto entre los Firewall contadores y netflow server
verify para las estadísticas de Netflow están incrementando
> debug log-receiver netflow statistics > debug dataplane netflow statistics (for PA-7000/PA-5200/PA-3200 series) Netflow Statistics -------------------------------------------------------------------------------- Template Config Last Refreshes Pkts Sent (errors) -------------------------------------------------------------------------------- Server Profile : pantaclab_netflow_server_profile 30 min/20 pkts 28 min/8 pkts 3223 (0) Total Netflow packets exported : 3223 (errors 0)
Para borrar los contadores anteriores, ejecute este comando:
> debug log-receiver netflow clear
Verifique que los contadores para los contadores globales relacionados con Netflow estén aumentando
> show counter global | match netflow name value rate severity category aspect description -------------------------------------------------------------------------------------------------------------------------------------------------------------- log_netflow_cnt 2 0 info log system Number of netflow records (For PA-7000, PA-5200, and PA-3200 series firewalls only): flow_netflow_event_created 58 1 info flow netflow NetFlow flowsets added for flow_created event flow_netflow_event_deleted 43 0 info flow netflow NetFlow flowsets added for flow_deleted event flow_netflow_event_update 1 0 info flow netflow NetFlow flowsets added for flow_update event flow_netflow_event_denied 213 1 info flow netflow NetFlow flowsets added for flow_denied event flow_netflow_wqe_success 1 0 info flow netflow WQE created for NetFlow flow_netflow_data_send_success 1 0 info flow netflow NetFlow data packet sent flow_netflow_data_flush_success 1 0 info flow netflow NetFlow data packet flushed Note: If a traffic flow is 'hardware offloaded' you may see the following counter increment when the offload processor informs the DP that the DP needs to create + send out a Netflow event/record): > show counter global | match fpga_flow flow_fpga_flow_update 3 0 info flow offload fpga flow update transaction flow_fpga_flow_delete 3 0 info flow offload fpga flow delete transactions flow_fpga_rcv_stats
Para borrar los contadores anteriores, ejecute este comando:
> clear counter global
Verificar firewall no está excediendo el recuento máximo de la tasa de registro/seg
Compruebe la velocidad máxima de registro que firewall puede manejar:
> show system setting logging Max. logging rate: 50000 cnt/sec
Marque los contadores abajo para ver si los contadores están excediendo su velocidad máxima de registro (por segundo) arriba:
> debug log-receiver statistics Log incoming rate: 3/sec Log written rate: 3/sec
Compruebe firewall los recursos del sistema CPU como, memoria, búferes, etc.
Vaya al Monitor >> registros del sistema >> busque/aseegurese que usted no ve ningún registro sobre CPU alta, memoria alta, alta utilización del buffer, etc. usando los filtros
Verifique que los paquetes de Netflow están dejando el uso de una advertencia de captura de firewall paquetes:
Los pasos abajo (captura de paquetes) pueden/impactarán el rendimiento/estabilidad del firewall tráfico si no se realizan correctamente/cuidadosamente - proceda con precaución
a. Si utiliza la interfaz de administración como interfaz de origen para Netflow
> tcpdump snaplen 0 filter “port 2055” <ctrl+C after 5-10 seconds> > view-pcap mgmt-pcap mgmt.pcap 17:15:06.895193 IP 172.16.1.1.39843 > 172.16.1.10.2055: UDP, length 1369 17:15:10.224250 IP 172.16.1.1.39843 > 172.16.1.10.2055: UDP, length 1356 17:15:13.021765 IP 172.16.1.1.39843 > 172.16.1.10.2055: UDP, length 1392
Si desea exportar estos pcaps fuera de su firewall servidor o servidor para su visualización en SCP TFTP Wireshark:
> scp export mgmt-pcap from mgmt.pcap to <username@host:path> > tftp export mgmt-pcap from mgmt.pcap to <host>
b. Si utiliza una interfaz de datos (ethernet1/ X ) como interfaz de origen para la
captura de paquetes de inicio de Netflow
Vaya a supervisar >> captura de paquetes >> haga clic en Administrar filtros >> haga clic en Agregar >> escriba la dirección del servidor de Netflow en la IP columna Destino >> haga clic en Aceptar
en fase >> haga clic en Agregar >> >> <7> agregar 'transmitir' etapa >> haga clic ok
toggle filtros para activar la
captura de paquetes para detener la
captura de paquetes
alternar la captura de paquetes para desactivar
los filtros de alternancia para desactivar
la actualización del clic actualizar (arriba a la derecha) Haga clic
en Descargar para descargar su captura de paquetes 'transmitir' a su Abrir la captura de paquetes PC

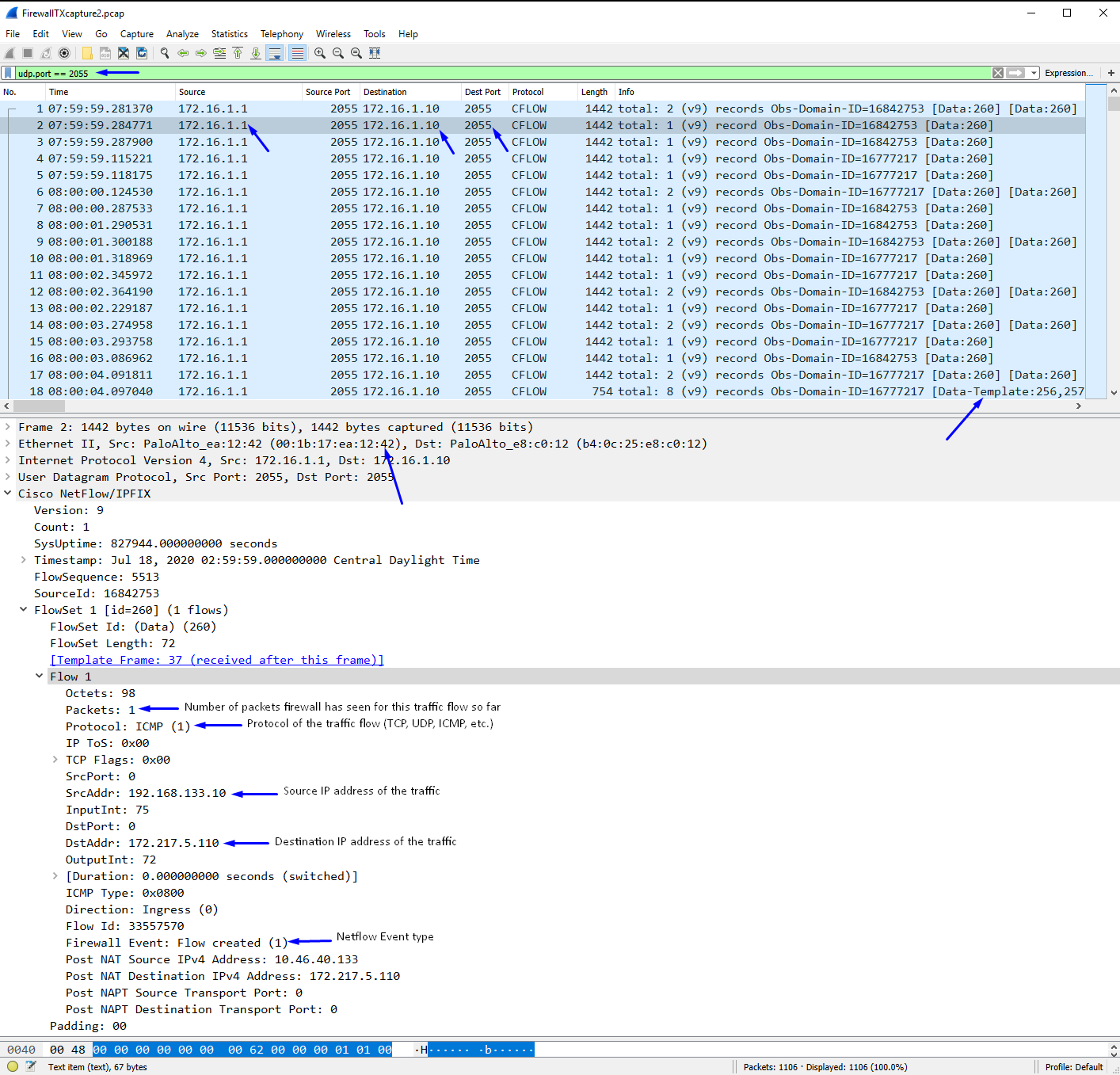

en Wireshark - filtro por 'udp.port==2055' y verifique lo siguiente
Verifique los paquetes del Netflow están dejando el firewall con la IP dirección de origen correcta (interfaz configurada en la ficha configuración del dispositivo >> >> servicios >> configuración de la ruta del servicio)
Verifique que los paquetes del Netflow estén dejando el firewall fuera de la interfaz correcta mirando la MAC dirección Src (interfaz configurada en la pestaña de la configuración del dispositivo >> >> servicios >> configuración de la ruta del servicio)
verifique los paquetes del Netflow están dejando el firewall con la IP dirección de destino correcta (configurada en el perfil del servidor del >> del dispositivo >> clic Editar)
Verifique que los paquetes de Netflow estén dejando el firewall puerto de destino correcto (configurado en el dispositivo >> perfil del servidor del Netflow >> haga clic en Editar)
Ejemplo:
Consejo: Si usted ve 'Ninguna plantilla encontrada' en sus capturas de paquetes wireshark de paquetes netflow / no puede ver los Flowsets - no se preocupe - simplemente haga la captura de paquetes otra vez, pero por más tiempo - esto sucede porque Wireshark debe capturar una plantilla de Netflow junto con los conjuntos de flujos de Netflow para poder visualizar los Conjuntos de flujos de Netflow a usted.
Verifique que los paquetes de Netflow lleguen al servidor netflow usando una captura de paquetes
Tome una captura de paquetes en su servidor Netflow usando el software/utilidad de captura de paquetes de su elección (Wireshark, tcpdump, etc.) - ( filtro por 'udp.port==2055' )
Aseegurese los paquetes que dejaron el firewall (en el paso anterior) están apareciendo en esta captura de paquetes del servidor Netflow
Additional Information
Ejemplos de eventos Creado por flujo, Actualización de flujo, Flujo eliminado y Flujo denegado creados PAN Firewall por:

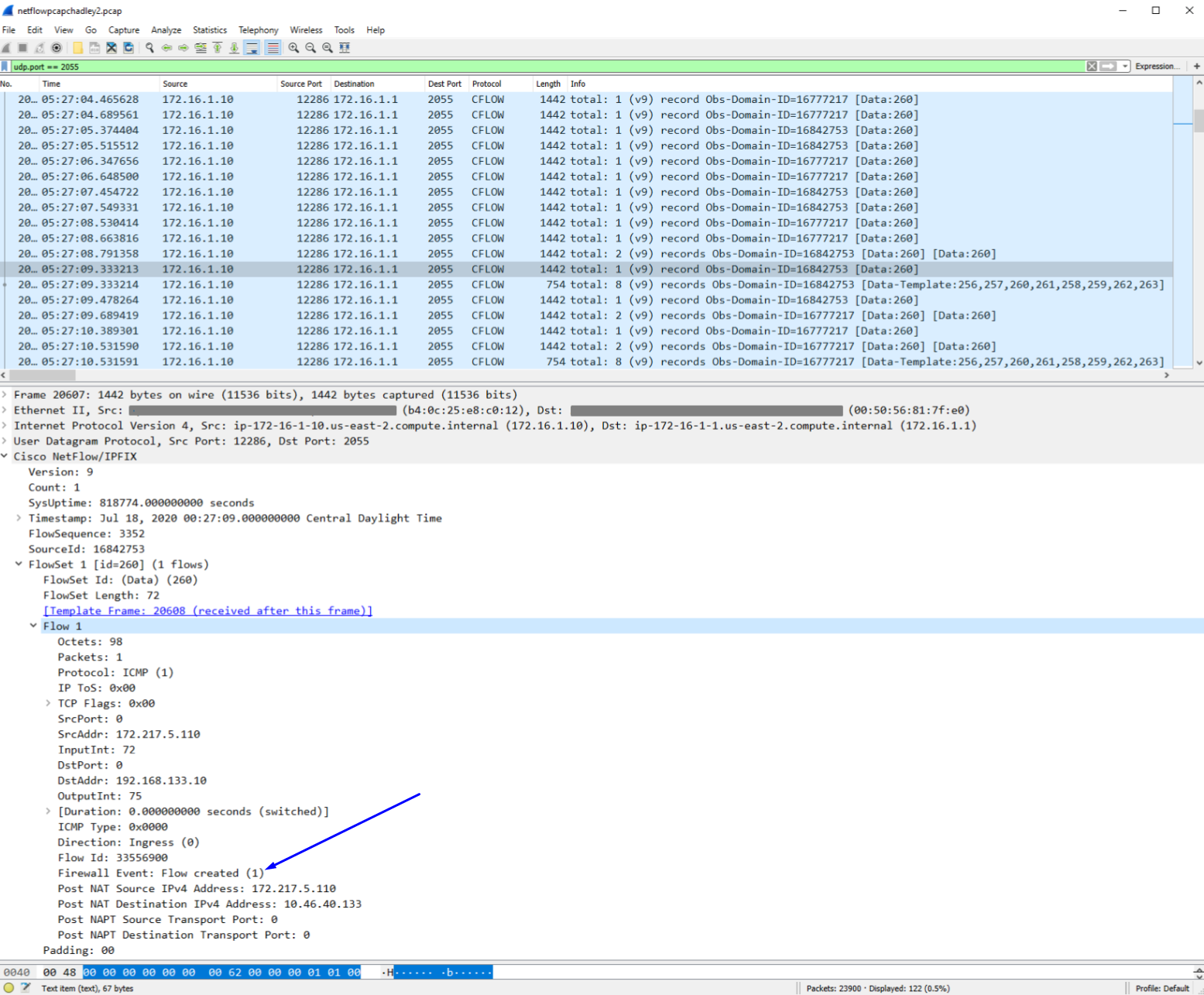

Flujo creado

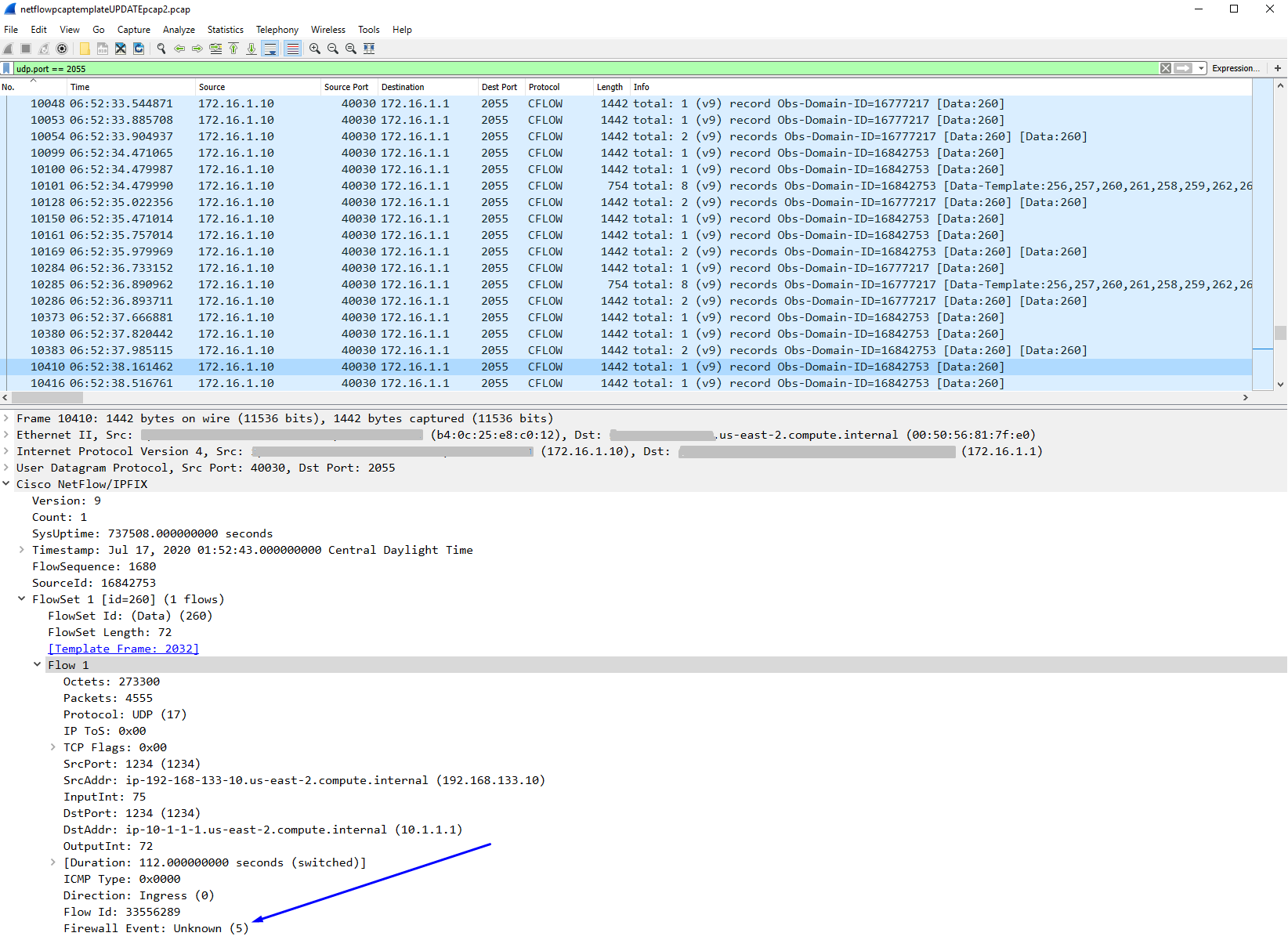

Flow Update

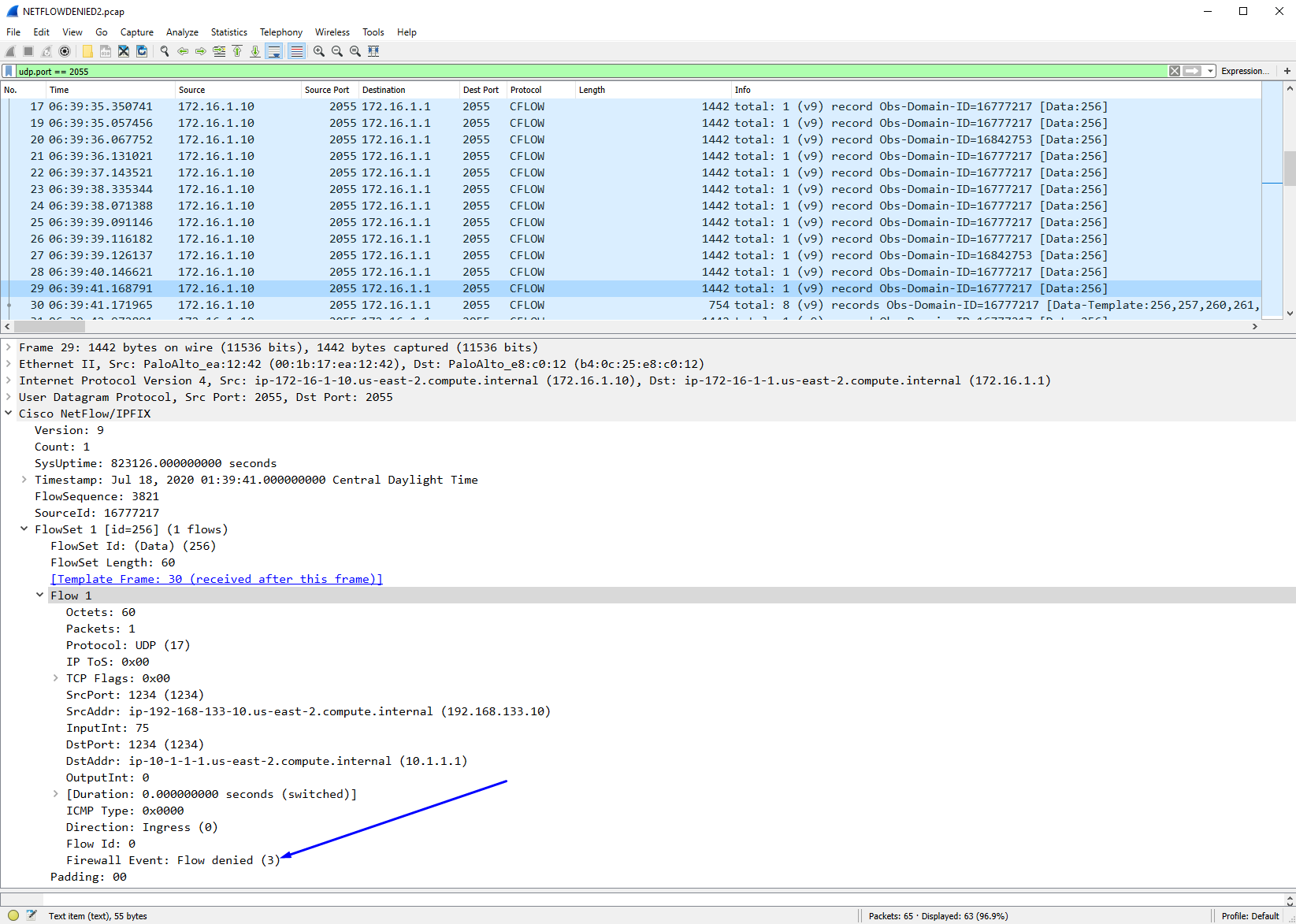

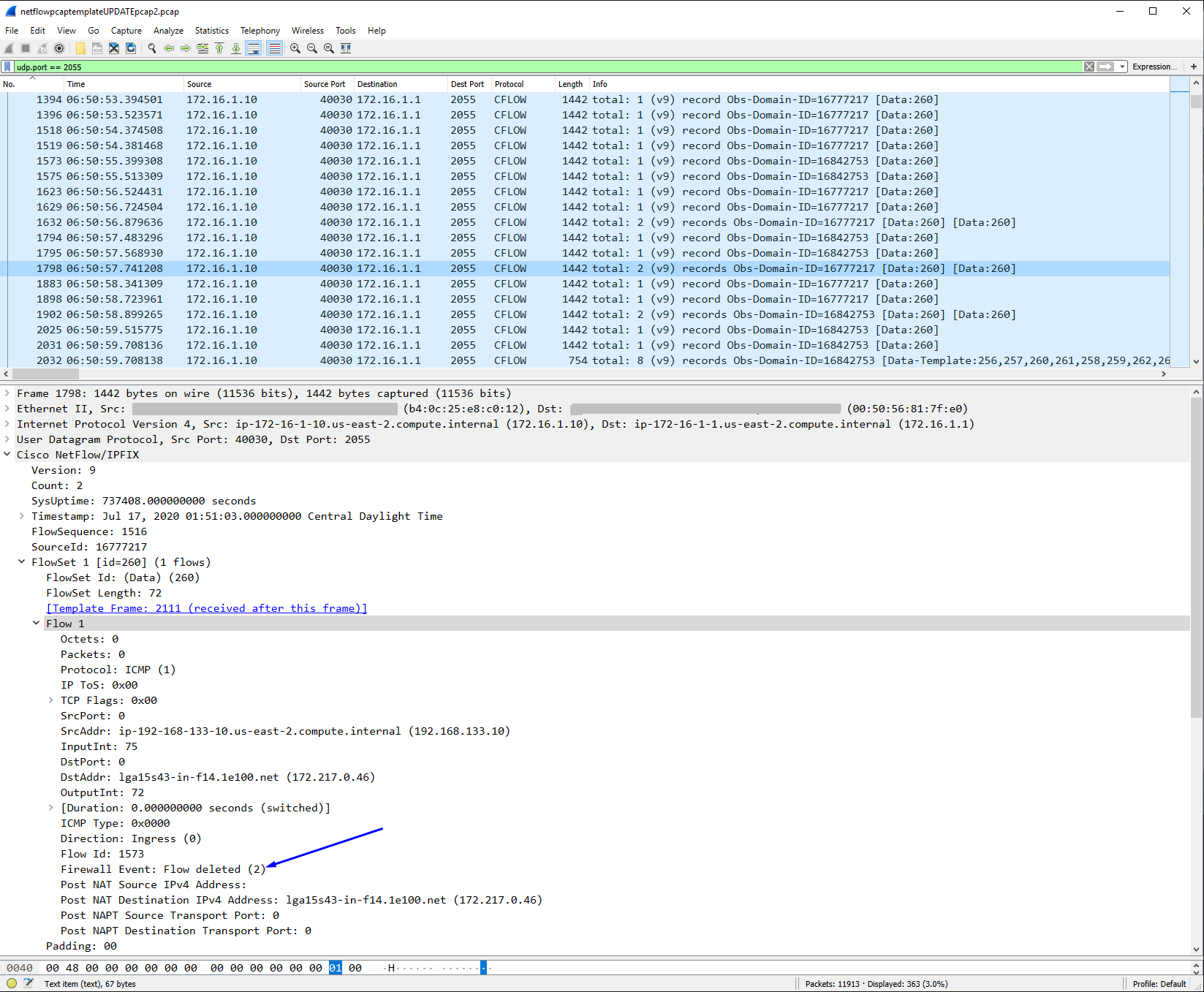

Flow Deleted Flow Denied
Tip: Si usted ve 'Ninguna plantilla encontrada' en sus capturas de paquetes wireshark de los paquetes del Netflow, después haga la captura del paquete otra vez pero por más tiempo - esto es porque Wireshark debe capturar una plantilla de Netflow junto con los conjuntos de flujos de netflow para poder visualizar los conjuntos de flujos de flujo de red
¿Qué es una plantilla de Netflow?
Plantilla de netflow - este es un paquete enviado desde el firewall servidor Netflow ocasionalmente por configuración (los servidores Netflow necesitan este paquete de plantilla para interpretar/comprender el formato/campos presentes en la convención de numeración de interfaz del servidor Netflow creada/actualizada/eliminada/denegada
anteriormente) para PAN firewalls:
https://docs.paloaltonetworks.com/ pan-os /9-1/ pan-os -admin/monitoring/ firewall -interface-identifiers-in-snmp-managers-and-netflow-collectors.html
Cómo configurar Netflow en Palo Alto Networks Firewall :
https://docs.paloaltonetworks.com/ pan-os /9-1/ pan-os -admin/monitoring/netflow-monitoring/configure-netflow-exports.html
Palo Alto Networks Firewall Netflow Templates:
https://docs.paloaltonetworks.com/ pan-os /9-1/ pan-os -admin/monitoring/netflow-monitoring/netflow-templates.html
Uso de perfiles de Netflow con subinterfaces:
https://knowledgebase.paloaltonetworks.com/KCSArticleDetail?id=kA10g000000ClzyCAC
