BGP AS_PATH循环预防解决方法

50172

Created On 07/16/20 21:09 PM - Last Modified 03/26/21 18:30 PM

Symptom

基于 RFC 4271， BGP AS 循环检测是通过扫描完整 AS 路径（如AS_PATH属性中指定的），并检查路径中未显示本地系统的自主系统编号 AS 来完成的。

Environment

帕洛阿尔托 Firewall .
PAN-OS 8.1 及以上。
BGP已配置为默认对等设置。
Firewall 正在与两个或两个以上的eBGP同行进行对等。

Cause

与其他平台不同 PAN-OS ，（默认情况下）如果同侪存在于该前缀的AS_PATH属性中，则不会在从一个对等值到另一个对 AS 等值的前缀上做广告。原因之一是 PAN-OS 假设前缀广告将被同行删除（由于循环预防机制），因此 firewall 保留处理器周期不广告前缀/s 上。

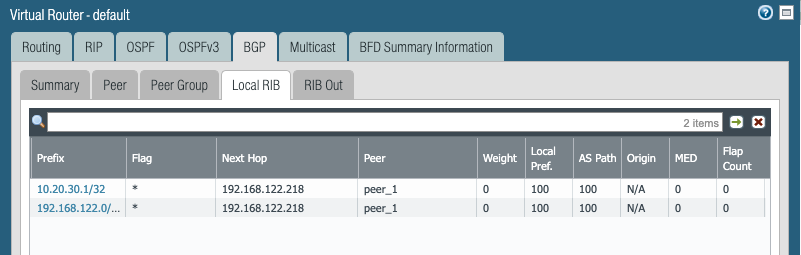

网络 - >虚拟路由器 - >更多的运行时间统计 - > BGP - >本地 RIB：网络

用户添加的图像

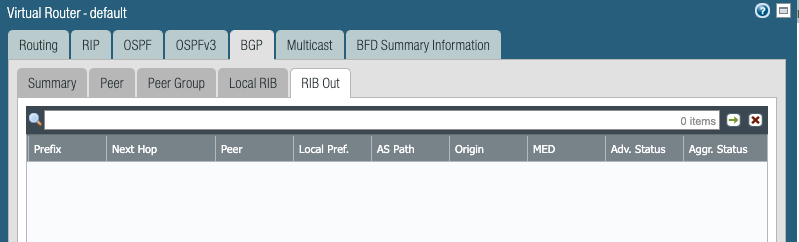

- >虚拟路由器 - >更多的运行时间统计 - > BGP - RIB >：

空肋骨

Resolution

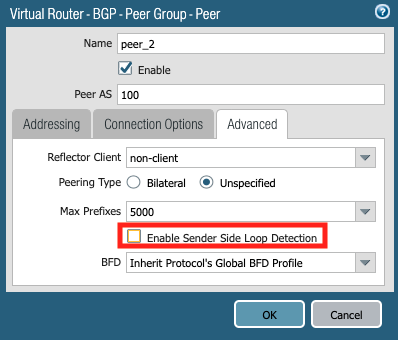

取消选中接收上行对等方的"启用发送方循环检测"：

网络 - >虚拟路由器 - > BGP - >对等组 - >对等器 - >高级：

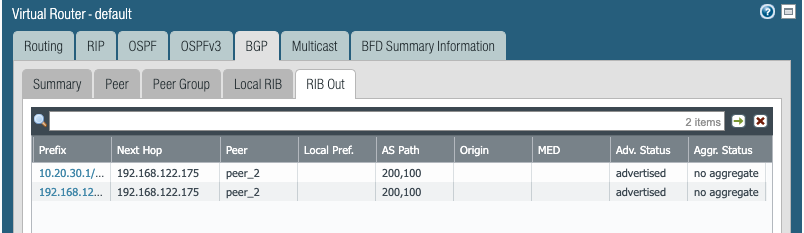

验证路由是否正在播发。如下图所示， firewall 正在发送路线并将其附加 AS 到路线广告中：

在接收点，可以破例允许设备/系统接受来自的前缀广告 firewall - 即使这些路线 AS 包含AS_PATH属性中的本地。例如在思科 IOS IOS-XE /，配置如下：

路由器#show 运行 | i bgp|
允许在路由器 bgp 100
bgp 日志邻居更改
邻居 192.168.122.175 允许在

验证系统是否正在安装从前 firewall 缀到前缀的路线/前缀：

Router#show ip bgp
BGP table version is 7, local router ID is 192.168.122.83
Status codes: s suppressed, d damped, h history, * valid, > best, i - internal,
              r RIB-failure, S Stale, m multipath, b backup-path, f RT-Filter,
              x best-external, a additional-path, c RIB-compressed,
Origin codes: i - IGP, e - EGP, ? - incomplete
RPKI validation codes: V valid, I invalid, N Not found

     Network          Next Hop            Metric LocPrf Weight Path
 *>  10.20.30.1/32    192.168.122.175                        0 200 100 ?
 r>  192.168.122.0    192.168.122.175                        0 200 100 ?

Router#ping 10.20.30.1
Type escape sequence to abort.
Sending 5, 100-byte ICMP Echos to 10.20.30.1, timeout is 2 seconds:
!!!!!
Success rate is 100 percent (5/5), round-trip min/avg/max = 1/5/11 ms

Additional Information

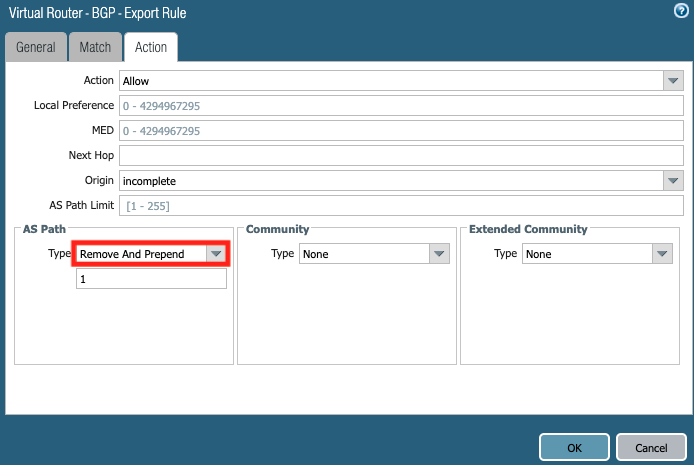

在可能无法允许本地入境的平台 AS 上，可以将导出规则配置在 firewall 前缀的匹配标准上，路径类型设置为 AS "删除和预置"的操作。这意味着 firewall 将覆盖原来的AS_PATH与它自己的 AS ，然后宣传路线。同行设备将安装此路线，因为广告不包含它自己的本地 AS 。在下面的示例中， firewall 该实例与 AS 第一个对等符中的任何 100 个实例相匹配，并且此操作设置为"删除和预设"。

网络 - >虚拟路由器 - > BGP - >添加：

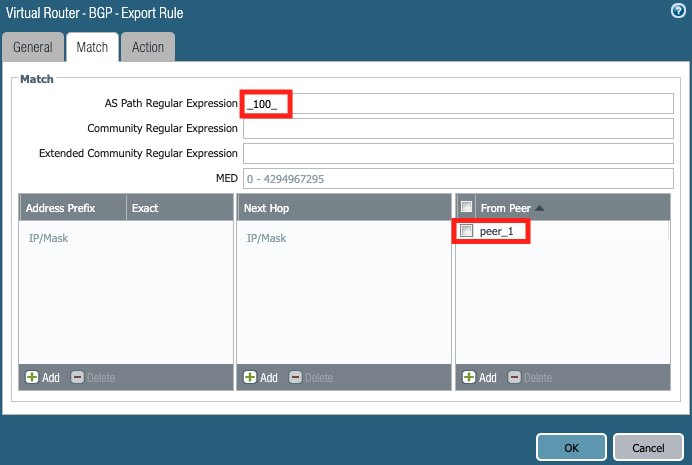

匹配条件
