Cómo configurar BGP la interconexión entre un dispositivo de 4 bytes con un dispositivo de 2 bytes ASN ASN
18765
Created On 08/03/21 08:24 AM - Last Modified 07/08/24 03:09 AM
Objective
Este artículo tiene como objetivo configurar dos firewalls, uno con 2 bytes y el otro con 4 bytes ASN ASN para intercambiar BGP rutas.
Nota: BGPEl número de sistema autónomo de 4 bytes de () tiene compatibilidad con versiones anteriores deASN 2 bytes ASN, al revés no es posible.
Environment
- Palo Alto Firewall
- PAN-OS 9,1
- BGP Configurado

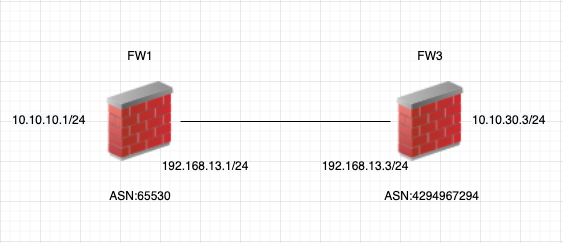

Topología:
Procedure
- Configurar BGP en FW1 desde Network > Virtual Router > [VR-name] > BGP
- Configure la información de emparejamiento de FW1 desde Network > Virtual Router > [VR-name] > > grupo de BGP pares > BGP Agregar.

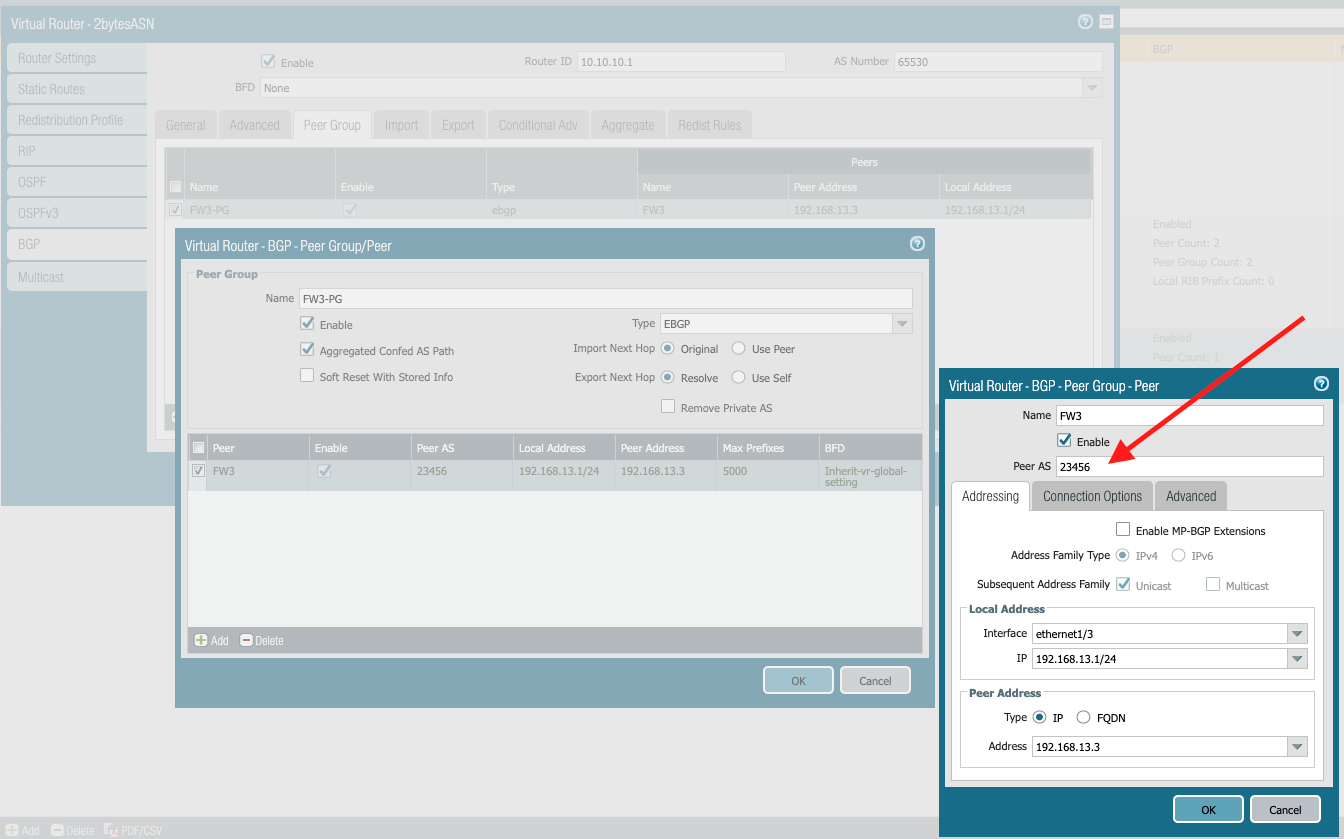

- Tome nota de la instantánea a continuación que, dado que 2 bytes no entienden 4 bytes ASN ASN, use AS_TRANS 23456, que servirá como FW3 ASN desde la perspectiva de FW1. AS por RFC 4893. El AS número 23456 ha sido asignado por el IANA para AS_TRANS

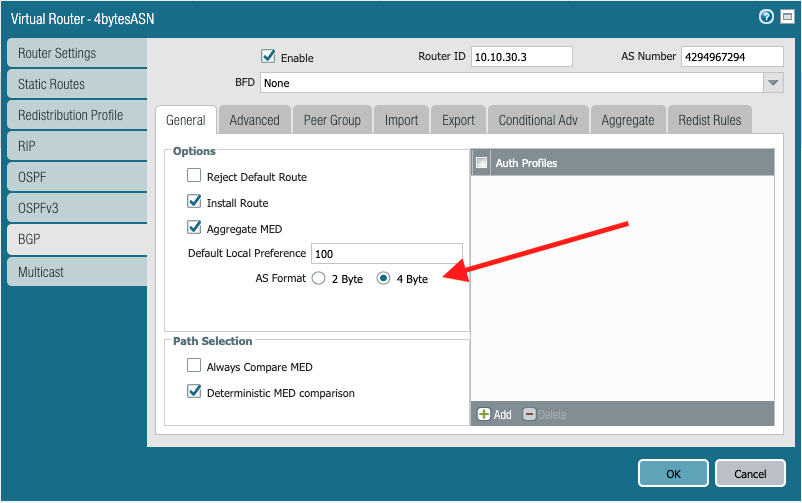

- Configure la configuración básica BGP del FW3. Por defecto, el formato está ASN establecido en 2 bytes, deberá cambiar a 4 bytes en la configuración de FW3 desde Network > Virtual Router > [VR-name] > BGP
- Configurar la información de emparejamiento de BGP FW3 desde Network > Virtual Router > [VR-name] > > Peer Group > BGP Add
- Los cuatro pasos anteriores son el procedimiento esencial de esta guía. Este paso y los siguientes serán más una parte opcional para mostrar la ruta compartida.Dado que la idea de configuración es idéntica a ambos firewalls, la guía mostrará uno de FW1, y puede configurar FW3 como se muestra a continuación. Enrutador virtual de > red > [VR-nombre] > Perfil de redistribución > Agregar
- (Opcional) Adjunte el perfil de redistribución creado del paso 5 al BGP. Enrutador virtual de > red > [VR-nombre] > > reglas redist > BGP Agregar
Nota: recuerde hacer el mismo paso en FW3
Verificación:
- Resultados de peering de BGP FW1:

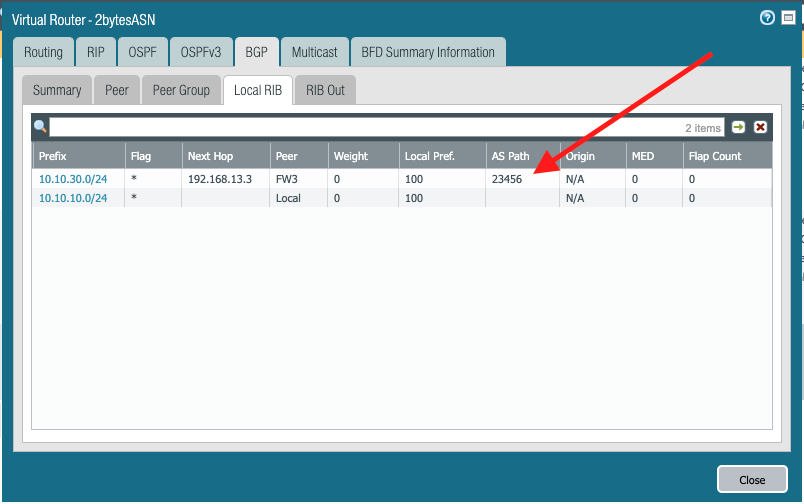

- Las rutas aprendidas de FW1 de FW3, tenga en cuenta que el AS_PATH anunciado por FW3 no es 4294967294, sino que es ASN 23456
- Resultado de peering de ASN FW3:
- Rutas aprendidas de FW3 de FW1
Additional Information
- La clave es configurar AS 23456 como el par AS en el formato con 2 Firewall bytes ASN .
- El router con 4 bytes ASN entiende esto y formará una relación de pares.
- En El firewall con 4 bytes ASN, la relación del mismo nivel se forma con el número regular AS (65530 en este caso)
El 23456 especial de 16 bits ("AS_TRANS") fue asignado por como marcador de posición para valores
de 32 bits para el caso en que los enrutadores con capacidad de 32 bits ("nuevos altavoces") envían BGP mensajes a enrutadores con
software antiguo BGP ("BGPaltavoces antiguosBGP") que no entienden los nuevos ASN de 32 bits ASN ASNASN.IANA
