So konfigurieren BGP Sie das Peering zwischen einem 4-Byte-Gerät und einem 2-Byte-Gerät ASN ASN

18763

Created On 08/03/21 08:24 AM - Last Modified 07/08/24 03:09 AM

Objective

Dieser Artikel zielt darauf ab, zwei Firewalls zu konfigurieren, eine mit 2 Byte und die andere mit 4 Byte ASN ASN, um Routen auszutauschen.

BGP Hinweis: BGP's 4-Byte Autonomous System Number (ASN) hat Abwärtskompatibilität zu 2-ByteASN, umgekehrt ist es nicht möglich.

Environment

Palo Alto Firewall
PAN-OS 9.1
BGP konfiguriert

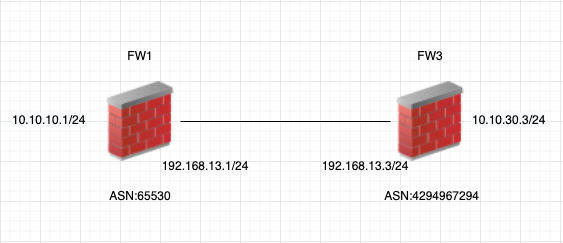

Topologie:

Procedure

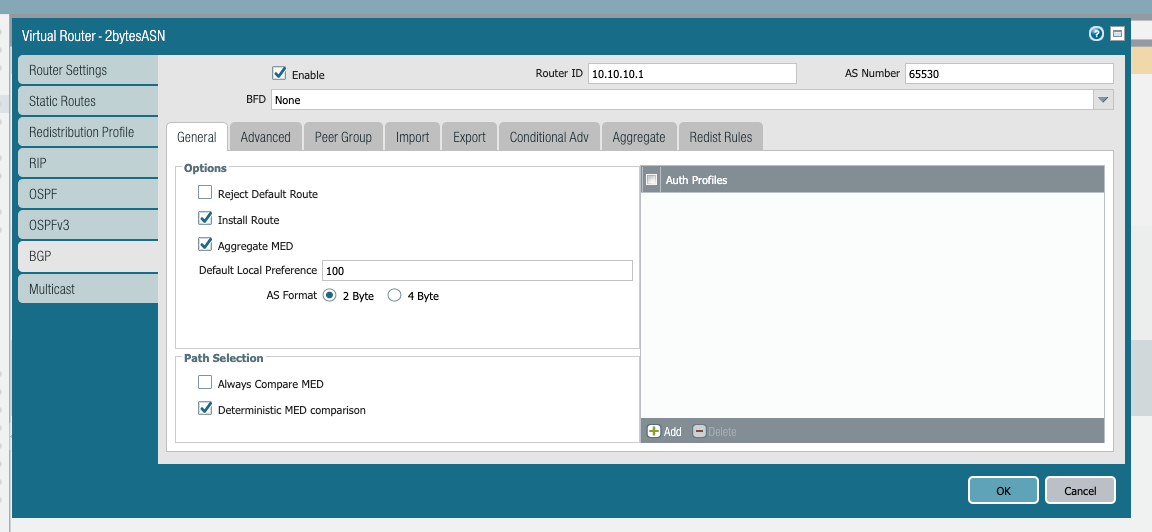

Konfigurieren BGP auf FW1 über Netzwerk > virtuellen Router > [VR-Name] > BGP

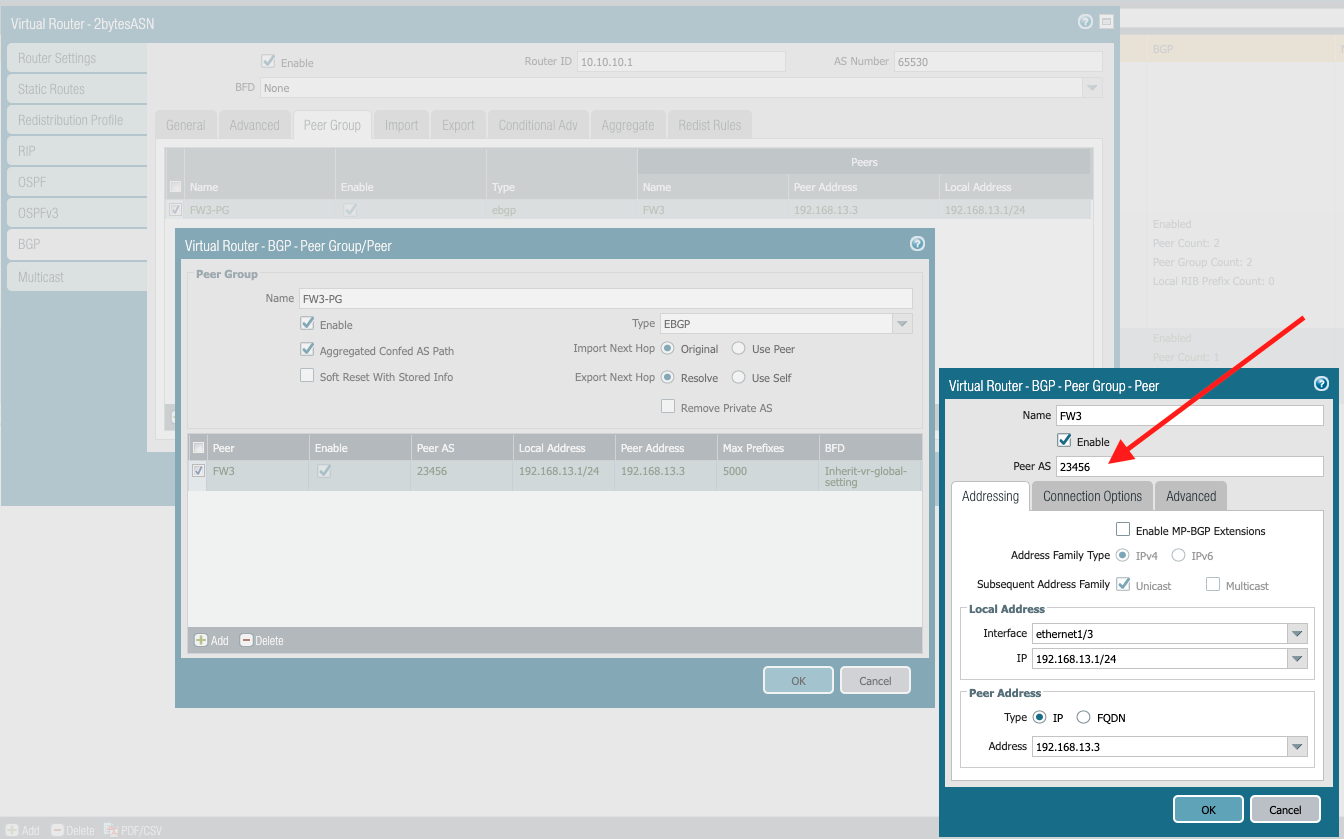

Konfigurieren Sie die BGP Peering-Informationen von FW1 aus dem Netzwerk > dem virtuellen Router > [Name] > >VR-BGP Peergruppe > Hinzufügen.
1. Beachten Sie den folgenden Schnappschuss, dass 2-Byte 4-Byte ASN ASNnicht versteht, verwenden Sie AS_TRANS 23456, das aus Sicht von FW1 als FW3 ASN dient. AS per RFC 4893. Die AS Nummer 23456 wurde von der IANA for AS_TRANS vergeben

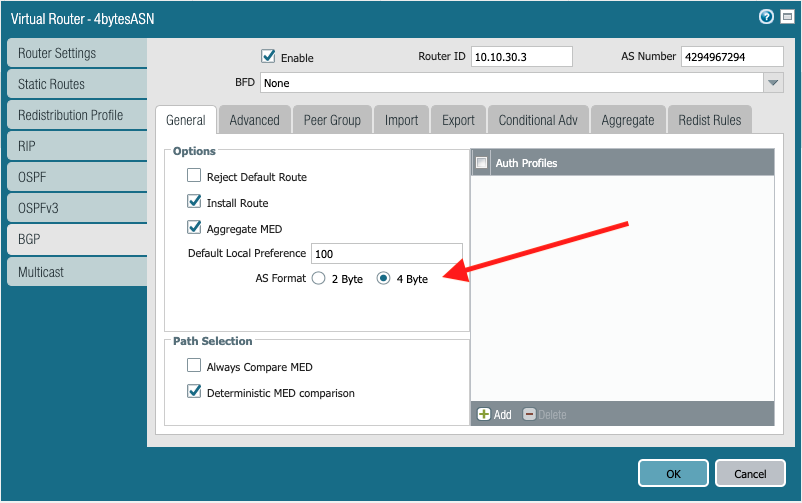

Konfigurieren Sie die Grundkonfiguration BGP von FW3. Standardmäßig ASN ist das Format auf 2 Byte eingestellt, Sie müssen in der Konfiguration von FW3 von Network > Virtual Router > [VR-Name] > auf 4-Byte umschalten BGP

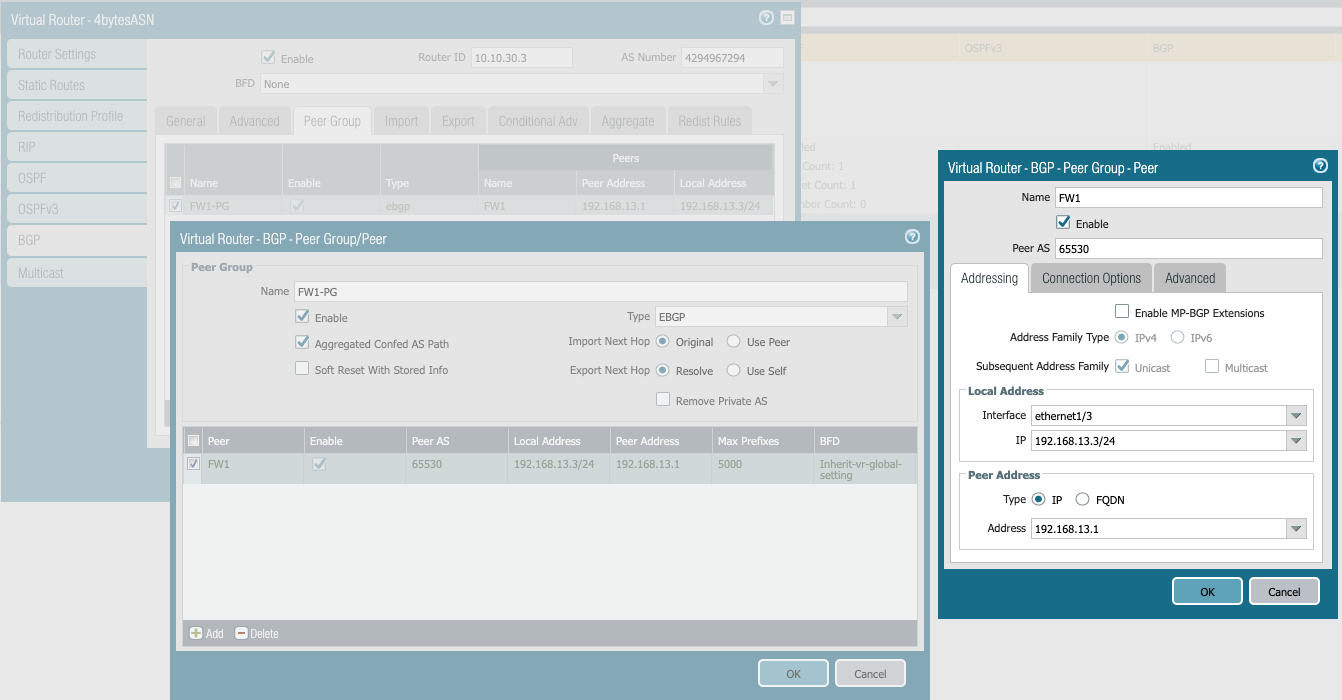

Konfigurieren Sie die BGP Peering-Informationen von FW3 aus dem Netzwerk > dem virtuellen Router > [VR-Name] > > Peergruppe > BGP Hinzufügen

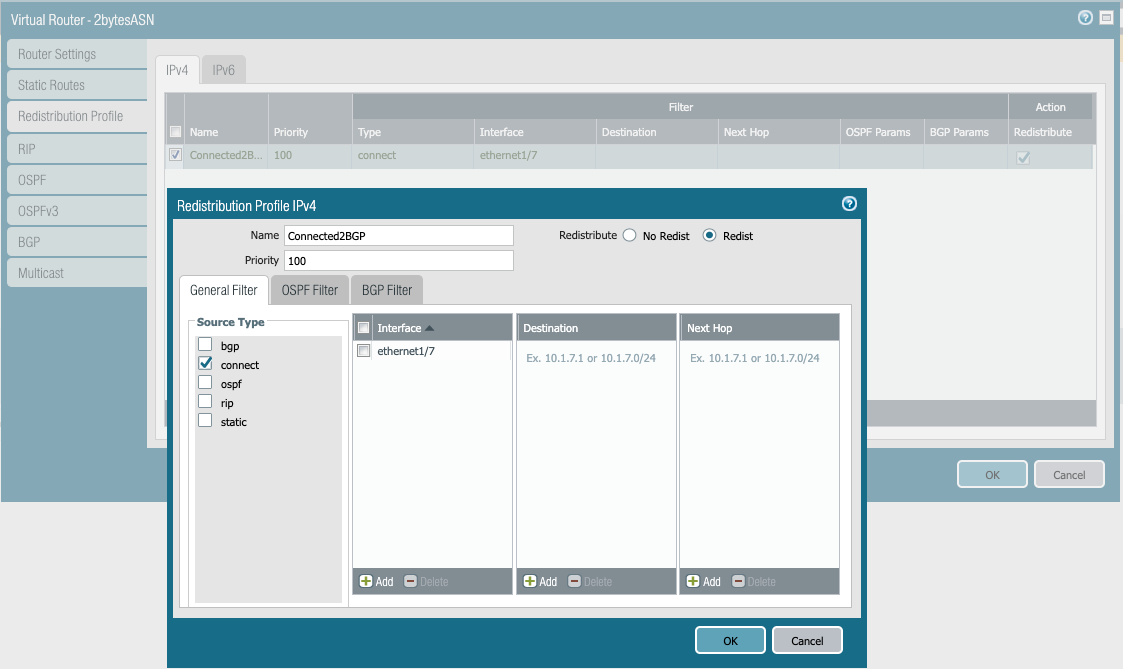

Die oben genannten vier Schritte sind das wesentliche Verfahren in diesem Leitfaden. Dieser und die folgenden Schritte sind eher ein optionaler Teil, um die Routenfreigabe anzuzeigen.Da die Idee der Konfiguration mit beiden Firewalls identisch ist, zeigt die Anleitung eine von FW1, und Sie können FW3 wie unten konfiguriert konfigurieren. Netzwerk - > virtueller Router > [VR-Name] > Neuverteilungsprofil > Hinzufügen

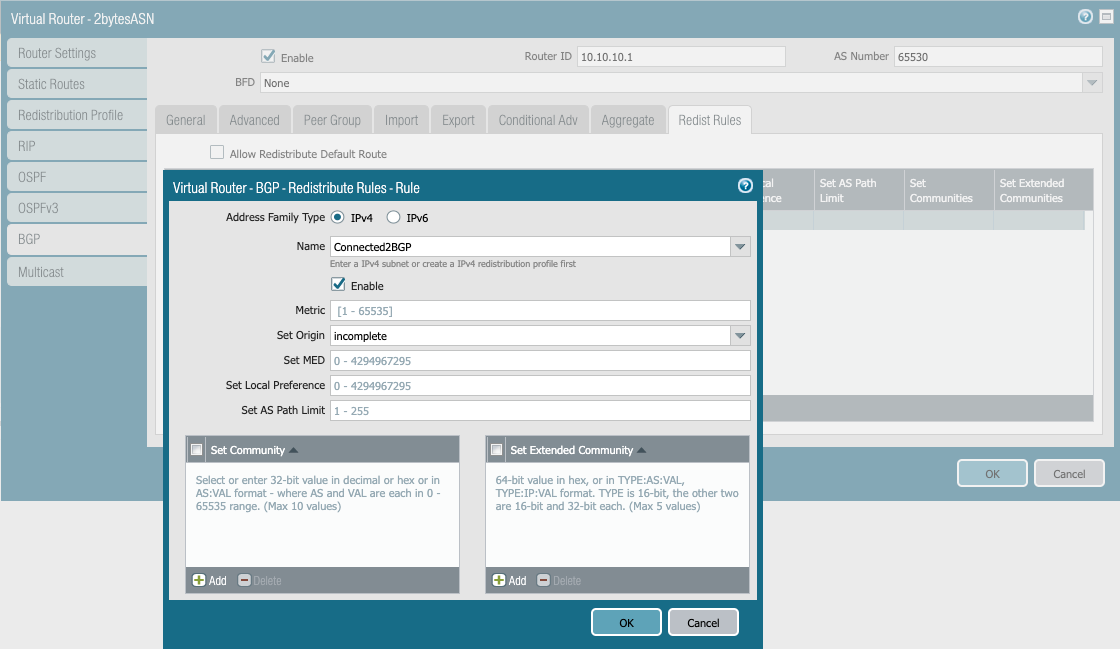

(Optional) Hängen Sie das erstellte Umverteilungsprofil aus Schritt 5 an BGP. Netzwerk- > virtueller Router > [VR-Name] > > Redist-Regeln > BGP Hinzufügen

Hinweis: Denken Sie daran, den gleichen Schritt in FW3 auszuführen

Überprüfung:

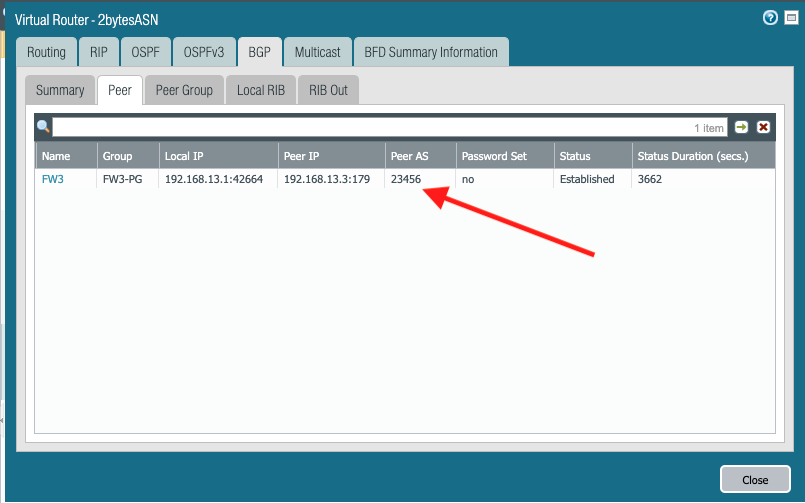

Die BGP Peering-Ergebnisse von FW1:

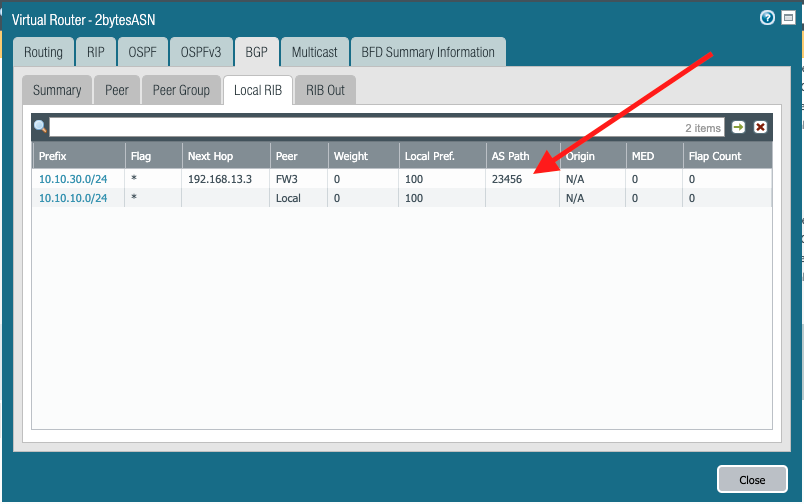

Die von FW1 aus FW3 gelernten Routen sind zu beachten, dass die von FW3 angekündigte AS_PATH nicht 4294967294, sondern 23456 ist ASN

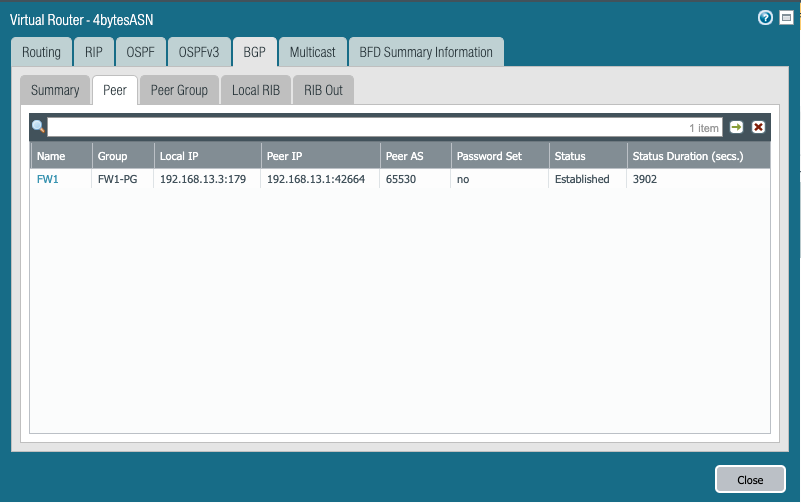

Das ASN Peering-Ergebnis von FW3:

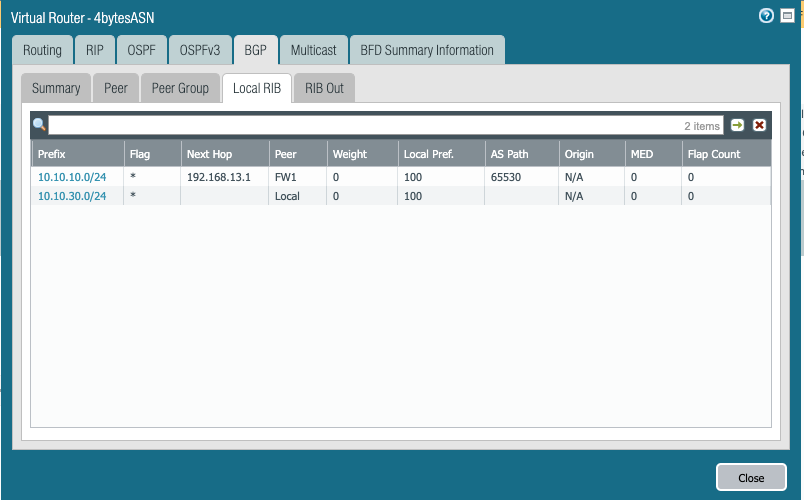

FW3's gelernte Routen von FW1

Additional Information

Der Schlüssel besteht darin, 23456 als Peer AS im 2-Byte-Format ASN zu konfigurieren AS Firewall.
Der Router mit 4 Byte ASN versteht dies und bildet eine Peer-Beziehung.
Bei der mit 4-Byte ASNwird eine Peer-Beziehung mit der firewall regulären AS Zahl (in diesem Fall 65530) gebildet
