Configuration de ID XML API l’utilisateur sur l’agent Windows UID
24955
Created On 03/20/19 16:23 PM - Last Modified 03/26/21 18:22 PM
Symptom
Dans PanOS 8.0.x et plus tard, lors de XML API l’utilisation d’appels pour ajouter/supprimer des IP mappages utilisateur sur un agent utilisateur basé sur Windows, les ID appels n’ajoutent pas les mappages nécessaires à l’agent et par la suite, le trafic échoue. Cela est considéré comme vrai, même si les XML API « ont été vus pour fonctionner sans aucun problème dans les versions précédentes.
Cause
Dans PanOS 8.0.x et au-dessus, l’agent utilisateur windows exige maintenant que les ID API clients s’authentifient à l’aide d’un certificat d’identité délivré par un serveur Trusted CA Root. Ceci est fait pour éviter que des mappages malveillants ne soient répertoriés ou que des mappages soient malicieusement supprimés par un utilisateur non autorisé.
Resolution
Avec la réintroduction de l’utilisation de l’ajout de cartographie utilisateur sur un XML API IP ID utilisateur-agents windows en 8.0, il ya une exigence supplémentaire pour faire usage d’un certificat client sur API le client aux fins de l’authentification.
Ce qui suit sont les exigences générales pour le client ceritifcate:
1. Le certificat client peut être délivré soit par Domain/Enterprise CA Root, soit directement par Firewall CA le serveur.
2. Le certificat CA d’émission doit être placé dans le magasin de certificats « Trusted Root Certificate Authority » sur le serveur/hôte où UID l’agent windows est installé.
3. Le client doit utiliser le certificat délivré pour se connecter à UID l’agent windows.
Une fois que le certificat d’identité est délivré au Client, veuillez envisager d’utiliser les étapes suivantes pour configurer XML API et vérifier la connectivité à l’agent windows UID :
+ Sur la machine linux, le certificat client doit être importé en format .pem. Dans ce scénario, le certificat client est 'cert_xmlapi_clientcert.pem'
+ Utilisez la commande ci-dessous pour tester l’envoi du message à l’agent userid
$ cat userid.xml | openssl s_client -cert cert_xmlapi_clientcert.pem -connect 10.193.113.143:5006
+ Ce qui suit est un exemple de décodage des informations de certificat utilisées dans ce processus.
~$ openssl x509 -in cert_xmlapi_clientcert.pem -text -noout Certificate: Data: Version: 3 (0x2) Serial Number: 22 (0x16) Signature Algorithm: sha256WithRSAEncryption Issuer: CN=paloaltonetworks.local Validity Not Before: Jul 19 10:16:54 2017 GMT Not After : Jul 19 10:16:54 2018 GMT Subject: CN=xmlapi.paloaltonetworks.local Subject Public Key Info: Public Key Algorithm: rsaEncryption Public-Key: (2048 bit) Modulus: 00:d7:06:bf:46:86:1a:7d:36:4e:78:01:dd:4e:27: ff:7a:b6:0a:70:f6:06:8c:7f:35:c0:e8:07:ef:1c: e8:9d:a5:bb:c9:7b:b1:77:26:2a:7a:6e:dd:8b:0d: 09:7e:72:41:5a:0b:23:2c:96:08:ed:9e:4b:9b:ee: 2c:11:66:66:c5:b8:ba:9a:11:17:79:65:54:5a:ab: 99:5a:1e:5f:2c:71:af:a4:da:75:68:1a:11:ea:a0: 6e:a1:5d:db:11:bd:29:94:a5:fb:dc:cb:bf:33:36: b8:96:40:04:7d:5d:3a:32:24:0b:d1:c3:75:9c:a2: f8:ba:dd:28:87:6f:50:9f:45:3d:02:3d:1d:b0:bf: 32:ba:93:53:b8:07:4f:72:ad:fb:e4:72:5a:4d:92: 83:3d:b3:e4:dc:94:20:7b:00:e9:86:d6:79:e7:6f: 60:68:c0:a5:66:1a:a9:cf:83:24:f7:c6:ba:7a:60: df:db:fe:5a:de:27:6b:db:fd:b9:1a:7e:2e:e7:40: 3d:50:38:00:2a:71:71:2b:5f:f6:8e:b7:b6:87:bd: 00:7f:48:82:68:14:ce:a4:0b:92:51:2c:d2:8b:b8: 04:aa:6c:a3:aa:a9:74:99:80:cc:67:3e:5b:3c:9d: 3e:fc:0f:53:37:3f:0d:14:42:db:16:6d:f1:0a:fb: 92:55 Exponent: 65537 (0x10001) X509v3 extensions: X509v3 Basic Constraints: CA:FALSE X509v3 Key Usage: Digital Signature, Key Encipherment, Data Encipherment, Key Agreement X509v3 Extended Key Usage: TLS Web Server Authentication, TLS Web Client Authentication, IPSec End System X509v3 Authority Key Identifier: 0. X509v3 Subject Key Identifier: 5B:97:AF:6D:D2:99:E5:FE:AE:9E:24:A3:4B:F2:F6:7E:57:94:30:30 Signature Algorithm: sha256WithRSAEncryption bc:53:f4:68:8c:36:48:42:2f:3e:c0:43:ed:1e:a6:e6:96:61: c5:53:6a:37:42:ca:c6:e2:4c:be:76:3d:a5:18:70:f3:1a:9b: a1:42:d0:37:c9:3d:ff:dd:13:8c:55:a4:c6:aa:da:57:a1:19: 6e:f0:ed:82:6c:fd:b4:57:f9:26:21:46:d5:cd:95:8c:81:5e: ec:15:0f:86:4a:f8:f3:dc:d8:3b:50:bf:c9:cf:52:ec:80:62: 10:0b:7c:37:2c:b6:8e:85:45:23:bf:03:46:ee:c8:ab:5a:1a: 09:89:af:fb:4d:59:23:61:00:dc:73:9f:78:5e:fb:98:cf:cb: ca:d1:28:cb:0a:a6:e8:35:fe:b6:b1:64:bd:48:2b:d0:15:df: 9d:28:1f:5a:e7:0b:72:fe:f8:3a:c3:0a:f6:25:ef:eb:f4:80: 04:fc:01:f0:a9:2f:d9:31:e3:dd:42:18:df:70:8f:44:78:89: 0c:61:a4:c8:eb:8e:d7:0c:53:a3:f6:29:49:d6:7a:8d:8a:a5: ef:f7:c4:c2:73:21:25:dd:e9:3c:58:ba:5d:6f:c7:25:a8:a1: f5:d3:4a:b7:9e:81:d2:44:19:38:7f:65:23:48:e7:ba:16:35: 3f:ff:e5:e6:ff:86:9d:db:31:2c:74:25:d8:57:cc:2d:89:2b: db:02:c1:aa
+ Une fois que le client est vérifié pour utiliser le certificat correct, installez le certificat qui CA a délivré le certificat client du client dans le Trusted Root API Certifcation Store sur le serveur Windows où l’utilisateur-agent est en cours d’exécution, de sorte ID qu’il serait validé comme un certificat de confiance.
+ Pour ce faire, exécutez la commande « mmc » depuis la fenêtre Windows Run. Une fois MMC que la console s’ouvre, veuillez ajouter le snap-in « Certificats » du menu du fichier. Ajoutez le snap-in pour le compte Machine.

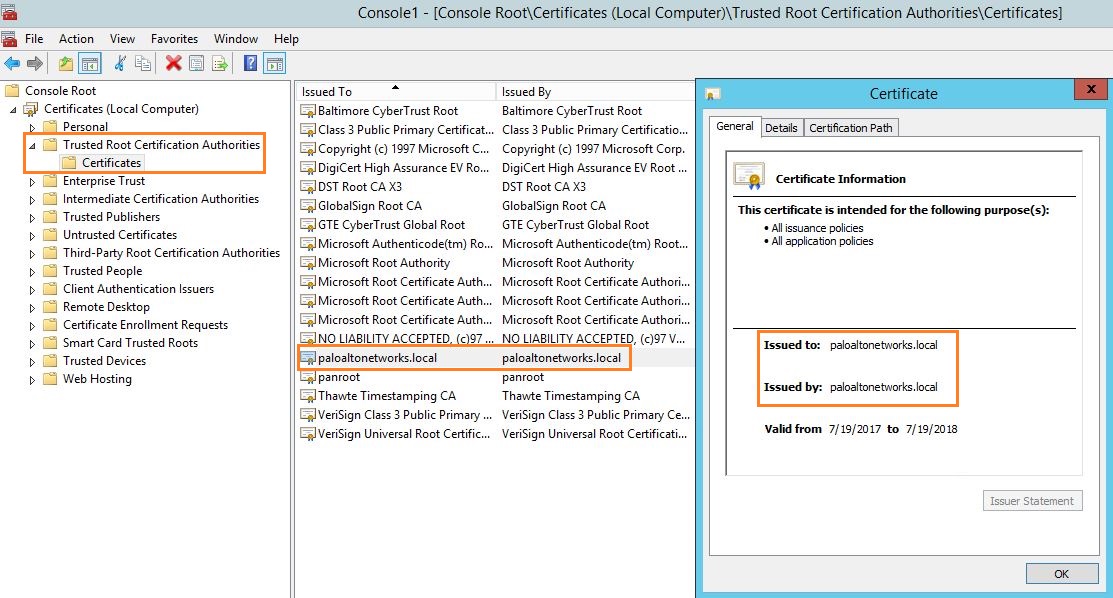

+ Une fois ajouté, veuillez placer le certificat d’émetteur CA dans « Certificats (ordinateur local) -> Autorités de certificat racine de confiance -certificats de > » Une fois que le certificat est
placé dans le magasin « Trusted Root Certificate Authority », veuillez redémarrer le service utilisateur-agent car le service ne lit le Magasin de certificat ID qu’une seule fois lors du démarrage initial.
+ Après le redémarrage du service, maintenant permettre à UID l’agent de recevoir XML API des appels, en utilisant l’option sous identification de l’utilisateur -> Setup -> Modifier -> Agent Service et sélectionnez l’option « Activer l’utilisateur- ID XML API " et spécifier le port comme indiqué

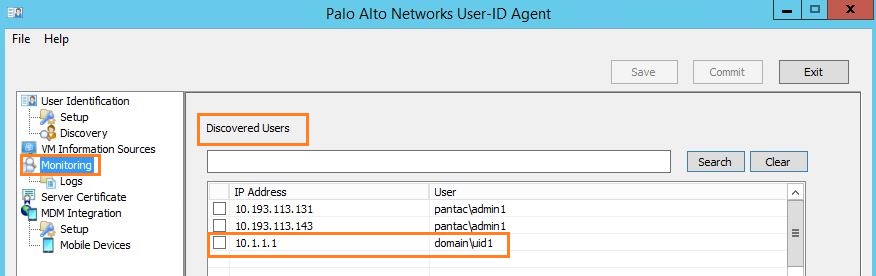

ci-dessous: Une fois les étapes ci-dessus sont terminées, vous commencerez à voir l’utilisateur-cartographie IP étant répertorié comme indiqué ci-dessous:
Vérification:
Les journaux pour la connexion réussie au client, la validation de certificat et XMPALI la cartographie utilisateur, etc peuvent être vus dans le fichier UaDebug de ID l’utilisateur-agent sur le serveur Windows comme indiqué ci-dessous:3:10:22:314[ Info 703]: New xml api connection 10.193.113.134 : 1959:1497568953. 07/19/17 13:10:22:314[ Info 747]: XML api thread 0 from 10.193.113.134 : 1959 is started. 07/19/17 13:10:22:314[Debug 355]: Event: type="XML API connection" name="10.193.113.134" status="Connected" 07/19/17 13:10:22:314[Debug 1778]: Device thread 0 send server status 10.193.113.134 : 1959 Connected (XML API) 07/19/17 13:10:22:314[Verbo 1264]: send out 268B msg post:server_status time 1500462622 with 0B body 07/19/17 13:10:22:314[Verbo 209]: CStrPairUpdate 10.193.113.134 : 1959 Connected (XML API) is freed. 07/19/17 13:10:22:317[Debug 419]: Verifying cert = /CN=xmlapi.paloaltonetworks.local 07/19/17 13:10:22:317[Debug 465]: A new certificate context has been created for /CN=xmlapi.paloaltonetworks.local. 07/19/17 13:10:22:318[Debug 381]: Got the issuer context for paloaltonetworks.local 07/19/17 13:10:22:318[ Info 371]: The self signed issuer is found in the trust store 07/19/17 13:10:22:318[Debug 481]: Certificate with subject : /CN=xmlapi.paloaltonetworks.local is valid 07/19/17 13:10:22:318[Debug 419]: Verifying cert = /CN=xmlapi.paloaltonetworks.local 07/19/17 13:10:22:318[Debug 465]: A new certificate context has been created for /CN=xmlapi.paloaltonetworks.local. 07/19/17 13:10:22:318[Debug 381]: Got the issuer context for paloaltonetworks.local 07/19/17 13:10:22:318[ Info 371]: The self signed issuer is found in the trust store 07/19/17 13:10:22:318[Debug 481]: Certificate with subject : /CN=xmlapi.paloaltonetworks.local is valid 07/19/17 13:10:22:318[Debug 419]: Verifying cert = /CN=xmlapi.paloaltonetworks.local 07/19/17 13:10:22:318[Debug 465]: A new certificate context has been created for /CN=xmlapi.paloaltonetworks.local. 07/19/17 13:10:22:319[Debug 381]: Got the issuer context for paloaltonetworks.local 07/19/17 13:10:22:319[ Info 371]: The self signed issuer is found in the trust store 07/19/17 13:10:22:319[Debug 481]: Certificate with subject : /CN=xmlapi.paloaltonetworks.local is valid 07/19/17 13:10:22:327[ Info 619]: XML api thread 0 accept finished 07/19/17 13:10:22:327[Debug 659]: XML api thread 0 SSL subject: /CN=xmlapi.paloaltonetworks.local 07/19/17 13:10:22:327[Debug 672]: XML api thread 0 SSL issuer: /CN=paloaltonetworks.local 07/19/17 13:10:22:328[Debug 325]: UserIpMap: IP 10.1.1.1 with login name domain\uid1 and timeout 1200 is added type (1). tId (3736) 07/19/17 13:10:22:328[Debug 1060]: Adding ip to chg tbl 10.1.1.1 for Add 07/19/17 13:10:22:332[ Info 580]: XML api thread 0 timeout or SSL error: 5-10053. 07/19/17 13:10:22:332[Debug 590]: XML api thread 0 ssl shutdown. 07/19/17 13:10:22:332[Verbo 1264]: send out 163B msg post:xml_data time 1500462622 with 174B body 07/19/17 13:10:22:332[Debug 355]: Event: type="XML API connection" name="10.193.113.134" status="Disconnected" 07/19/17 13:10:22:333[Debug 415]: XML api thread 0 exits. 07/19/17 13:10:22:333[ Info 417]: XML api connection 10.193.113.134 : 1959 closed. 07/19/17 13:10:22:333[Debug 431]: All XML api connection stopped! 07/19/17 13:10:22:370[Verbo 1264]: send out 163B msg post:xml_data time 1500462622 with 174B body 07/19/17 13:10:22:384[Debug 472]: UserIpMap: IP (10.1.1.1) Username (domain\uid1) queued for xmission to firewall 07/19/17 13:10:22:435[Debug 1778]: Device thread 0 send server status 10.193.113.134 : 1959 Disconnected (XML API) 07/19/17 13:10:22:435[Verbo 1264]: send out 271B msg post:server_status time 1500462622 with 0B body 07/19/17 13:10:22:435[Verbo 209]: CStrPairUpdate 10.193.113.134 : 1959 Disconnected (XML API) is freed.
