由于碎片化，防火墙无法连接到 Panorama

30867

Created On 10/24/19 03:44 AM - Last Modified 06/09/23 01:17 AM

Symptom

由于碎片和 MTU 问题，防火墙无法连接到全景图

Environment

任何帕洛阿尔托防火墙。
全景 7.1 及更高版本。
PAN OS 7.1 及更高版本。

Cause

防火墙和全景之间的网络设备上的碎片导致了这个问题。 FW 到全景通信基于 SSL (TCP-3978)，它被标记为不分段。
当发送标准以太网数据包（1500 字节长）时，如果基础设施的 MTU 值低于 1500，它可能会被丢弃。
在下面的示例中，MTU 设置为 1500 字节（默认值），大小超过 1400 字节的数据包在从接口发送出去之前必须进行分段。如果在数据包的 IP 标头上设置了不分片 (DF) 标志，则沿途的设备将不得不丢弃该数据包并发送“需要分片但设置了 DF 位” （类型 3，代码 4） ICMP 错误代码到源。由于正在使用 SSL (HTTPS) 连接，因此带有服务器证书的数据包通常是大数据包，可能会被丢弃，从而导致 SSL/TLS 握手失败。

这可以使用以下三个步骤进行验证。

在防火墙上确认全景状态被视为已断开使用显示全景状态。

fw01（活动）>显示全景状态全景服务器 1：10.66.57.131 已连接：无 HA 状态：已断开 全景服务器 2：10.32.6.131 已连接：无 HA 状态：已断开

在防火墙上确认与全景图的连接显示为“已建立”。

fw01(active)> show netstat all yes numeric yes |匹配 3978 tcp 0 0 10.4.110.26:37305 10.66.57.131:3978 已建立 tcp 0 0 10.4.110.26:48055 10.32.6.131:3978 已建立

使用TCP转储, 捕获防火墙管理上的数据包。 PCAP显示“错误的 HDR 长度 32 - 太长，> 24" 消息

20:11:44.017947 IP 10.66.57.131.pan-panorama > 10.4.110.26.34412: P 2897:3250(353) ack 296 win 61 <nop,nop,timestamp 1667104066 660833754> 20:11:4 4.017980 IP 10.4.110.26。 34412 > 10.66.57.131.pan 全景图：。 ack 1 win 115 <nop,nop,timestamp 660833767 1667104066,nop,nop,sack 1 {2897:3250}> 20:11:44.017986 IP 10.66.57.131.pan-panorama > 10.4.110.26.34412: . [坏 hdr 长度 32 - 太长，> 24] 20:11:44.364196 IP 10.66.57.131.pan-panorama > 10.4.110.26.34412: . [坏 hdr 长度 32 - 太长，> 24] 20:11:44.367325 IP 10.66.57.131 > 10.4.110.26: tcp

从防火墙 Ping 到全景图没有片段和MTU值在防火墙上设置。 ping 失败需要碎片消息。如果沿途的网络设备可以用 ICMP 不可达回复，将收到以下输出。

fw01(active)> ping do-not-fragment yes size 1500 host 10.66.57.131 从 10.4.110.26 icmp_seq=1 Frag needed and DF set (mtu = 1500) From 10.4.110.26 icmp_seq=1 Frag needed and DF set (mtu = 1500) 来自 10.4.110.26 icmp_seq=1 需要片段和 DF 集 (mtu = 1500)

注：10.66.57.131 是全景 IP

反方向重复上面的步骤，从全景图到防火墙，确定我们的问题出在哪里。

Resolution

解决方案-1

确定可在防火墙和全景图之间使用的确切 MTU（最大传输单元）。为此，从防火墙到全景（或反之亦然），没有片段选项，具有不同的 MTU 值，从最高开始，直到 ping 成功。在此示例中，大小为 1450 的数据包在没有使用片段选项的情况下工作正常。

fw01（活动）> ping 不分段是大小 1450 主机 10.66.57.131 PING 10.66.57.131 (10.66.57.131) 1450(1478) 字节的数据。
来自 10.66.57.131 的 1458 个字节：icmp_seq=1 ttl=48 time=238 ms 来自 10.66.57.131 的 1458 个字节：icmp_seq=2 ttl=48 time=178 ms

注：10.66.57.131 是全景 IP

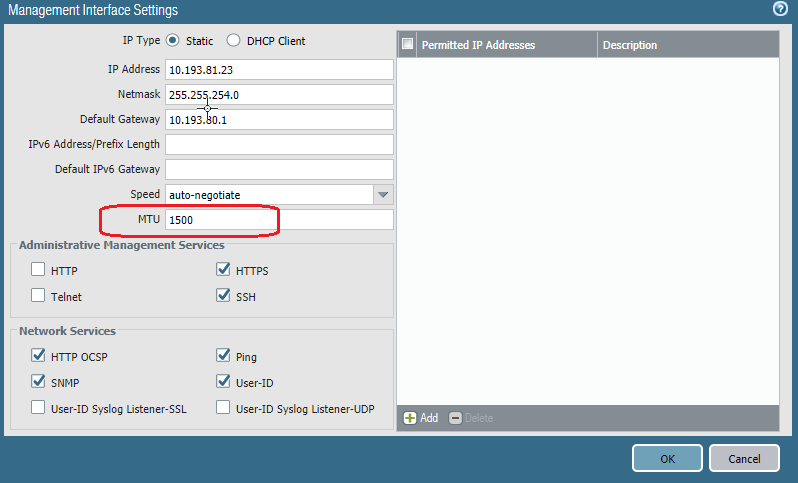

确定 MTU 大小后，转到防火墙和全景图的管理界面，并将 MTU 更改为确定的值。在这个例子中，它是 1450。

界面：设备 > 设置 > 接口 > 管理 >

一旦更改了 MTU，犯罪上的变化防火墙和全景图。应在几秒钟内建立与 Panorama 的连接。

方案二

大多数防火墙和路由器都能够通过它们调整 TCP 连接上的 MSS 值。他们可以重写客户端和服务器之间交换的 SYN 和 SYN-ACK 数据包上的 MSS 值。这可用于将 MSS 值设置为计算出的最佳 MSS 值，以便客户端和服务器都将其段构建为该大小。
TCP MSS，即最大段大小，是 TCP 报头选项字段的一个参数，它指定计算机或通信设备可以在单个 TCP 段中接收的最大数据量（以字节为单位）。它不包括 TCP 标头（20 字节）或 IP 标头（20 字节）。
此 MSS 值在 TCP 3WHS 期间由双方宣布（通常被错误地称为协商）。

每一方都说：我可以接受最大为 x 的 TCP 段。

一旦每一方宣布其 MSS，远程方应发送包含不大于宣布的 MSS 值的 TCP 段的数据包。下面显示了在 3WHS 中宣布的 MSS 示例：

10.1.1.100 192.1.1.100 [SYN] Seq=0 Len=0 MSS=1460 TSV=556758839 192.1.1.100 10.1.1.100 [SYN, ACK] Seq=0 Ack=1 Win=16484 Len=0 MSS=1280 WS=0 10.1.1.100 192.1.1.100 [ACK] Seq=1 Ack=1 Win=5888 Len=0

Additional Information

相关知识库：
全景连接故障排除
