Cómo configurar SafeNet Network HSM e integrarlo con Palo Alto Networks Firewall
19044
Created On 10/22/19 10:04 AM - Last Modified 12/01/24 12:58 PM
Objective
El propósito de este artículo es proporcionar los pasos necesarios para configurar SafeNet Network HSM e integrarla con Palo Alto Networks Firewall
Environment
Firewall ejecutando PAN-OS 8.0.x o superior
SafeNet Network HSM con la versión 6.2.2-5
Firewall IP dirección 1.2.3.4
Dirección del cliente IP Linux 192.168.1.100
Procedure
Paso 1: SSH HSM y compruebe su versión en ejecución, se utilizará para cambiar la versión del HSM cliente que se ejecuta en el firewall
[local_host] lunash:>hsm show Appliance Details: ================== Software Version: 6.2.2-5
Paso 2: Crear una partición en el si aún no se ha creado 1) Inicie sesión con la contraseña de los administradores (esta contraseña se configura cuando se inicializa con el HSM
comando "hsm init") HSM HSM HSM
[local_host] lunash:>hsm login
Please enter the HSM Administrators' password:
> *********
'hsm login' successful.2) Cree la partición usando el siguiente comando y escriba 'proceed' cuando se le solicite partition create -partition <name> [-password <password>] [-domain <domain>]
[-size <size>]
[local_host] lunash:>partition create -partition EXAMPLE -password EXAMPLE -label EXAMPLE -domain EXAMPLE.LOCAL
On completion, you will have this number of partitions: 1
Type 'proceed' to create the initialized partition, or
'quit' to quit now.
> proceed
'partition create' successful.
Command Result : 0 (Success)

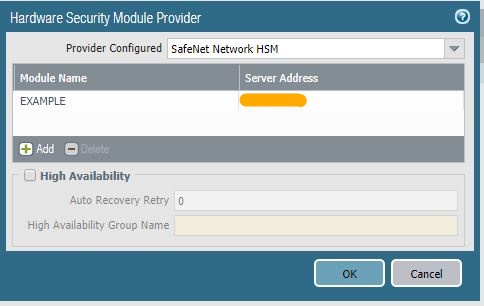

Paso 3: Agregue la dirección al firewall y confirme el cambio Dispositivo ---> Configuración ---> ---> Proveedor de módulos de seguridad Paso 4: Cambie la versión del cliente en el para que coincida con el 1) Verifique la versión en el mostrar la HSM IP
firewall versión del HSM cliente hsm firewall HSM
HSM Hardware
HSM
admin@EXAMPLE> show hsm client-version
Current HSM Luna-SA client version is 6.2.2:2 ) Cambiar la HSM versión (requiere reinicio)
solicitud hsm client-version x.x.x
admin@EXAMPLE> request hsm client-version 6.2.2
Executing this command will reboot the device.. Do you want to continue? (y or n)Paso 5: Autenticar el con la solicitud hsm autenticar el Firewall HSM
servidor <Nombre del HSM servidor configurado en la contraseña de >firewall
admin@EXAMPLE> request hsm authenticate server EXAMPLE password
Enter password :
HSM authentication server name EXAMPLE authentication success. Please register client on HSM server and login.Paso 6: Registre la firewall dirección de < -ip -c con el cliente register -c <client-name> que necesita comunicarse con >HSM
HSMFirewall IP
[local_host] lunash:>client register -c EXAMPLE -ip 1.2.3.4
'client register' successful.
Command Result : 0 (Success)Paso 7: Asigne la partición recién creada o existente al cliente assignpartition
-c <client-name> -p <partition-name>
[local_host] lunash:>client assignpartition -c EXAMPLE -p EXAMPLE
'client assignPartition' successful.
Command Result : 0 (Success)Paso 8: Conéctese a la partición usando la HSM contraseña
de solicitud de contraseña de partición hsm contraseña de inicio de sesión
admin@EXAMPLE> request hsm login password
Enter password :

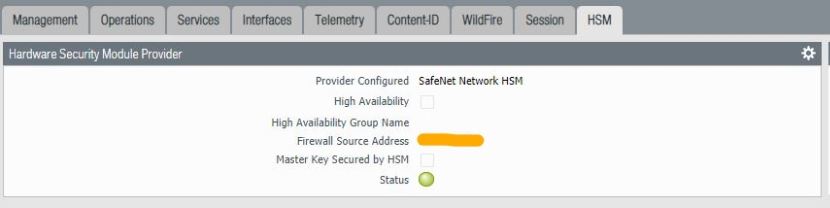

HSM Login succeeded.Una vez que se completen todos los pasos anteriores, debería ver el estado verde en el Paso GUI

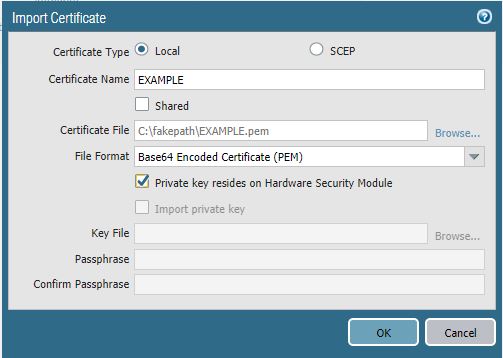

9: Importación de la clave pública del certificado a 1firewall
) Vaya a Administración de certificados ----> de dispositivos ---> certificados ---> importar
2) Use el formato PEM de archivo y seleccione el certificado de su PC
3) Marque la casilla de verificación "La clave privada reside en Hardware el módulo de seguridad"
4) Confirme los cambios
Paso 10: Importar la clave privada a la partición Si la clave privada no existe en la partición, una forma de importarla es configurando un cliente diferente para conectarse a la misma partición y cargar la clave En una máquina Linux con cliente Luna, siga los pasos a continuación para exportar la clave privada a la 1) Vaya a la HSM
HSM carpeta que contiene el cd del cliente Luna /
usr/safenet/lunaclient/bin/
2) Transferir el certificado del HSM servidor HSM
al cliente sudo scp admin@<
HSM IP
dirección>:server.pem /usr/safenet/lunaclient/cert/server/3) Agregar HSM como servidor cd /usr/safenet/lunaclient/bin/sudo ./vtl addServer -n dirección <
HSM IP> -c /usr/safenet/lunaclient/cert/server/server.pem -htl 4) Generar certificado de cliente para conectarse a sudo ./
vtl
createCert -n <Dirección de origen IP del cliente Linux que se utiliza para llegar HSMa
HSM >5) Exportar cliente cert to HSM scp /usr/safenet/lunaclient/cert/client/192.168.1.100.pem
6) Registre el cliente y asígnele la misma partición que se asigna para el firewall cliente register -c Linux_client -
ip 192.168.1.100
client assignPartition -c Linux_client EXAMPLE
-p 7) Conéctese al HSM y autentique usando la contraseña de administrador SSH
./salogin -o -s 0 -v -i 1:1 -p <Contraseña de partición>
8) Exporte la clave privada al HSM
partition/
usr/safenet/lunaclient/bin/cmu importkey -in keyout.key -keyalg RSA
Additional Information
Referencias
Configurar la conectividad con una red SafeNet HSM
https://docs.paloaltonetworks.com/pan-os/8-1/-admin/certificate-management/pan-ossecure-keys-with-a-hardware-security-module/set-up-connectivity-with-hsm/set-up-connectivity-with-a-safenet-network-hsm.html
