为什么无法 OSPF 看到会话 CLI ？
33089
Created On 04/22/19 04:23 AM - Last Modified 03/26/21 17:38 PM
Question
I OSPF firewall CLI 为什么即使 OSPF 建立了邻邦和睦邻关系， OSPF 邻居们正在交换路线， 也看不到会议呢？
Answer
帕洛阿尔托网络防火墙不会导致为 OSPF 多播数据包设置会话。 OSPF 仅为 OSPF 单播数据包创建会话，前提是存在允许 firewall 的安全规则（即 OSPF IP 在目标地址字段中具有单播地址的包 IP ）。
一般情况下，有五种类型的 OSPF 数据包
：1） OSPF 你好包
2） OSPF 数据库描述包
3） OSPF 链接状态请求包
4） OSPF 链接状态更新数据包
5） OSPF 链接状态确认包
在初始 OSPF 链接状态数据库交换状态中， OSPF 使用包类型 2 "数据库描述"，这是一个单播数据包来交换链接状态信息。 OSPF 数据包类型 3"链接状态请求"和数据包类型 4"链接状态更新"以交换链接状态信息也可以使用单播数据包。因此，帕洛阿尔托网络防火墙 OSPF 为此类 OSPF 单播数据包创建会话。
例如，使用 OSPF IP 10.20.10.11 和 10.20.10.12 的两个设备之间建立了邻权和邻邦关系。

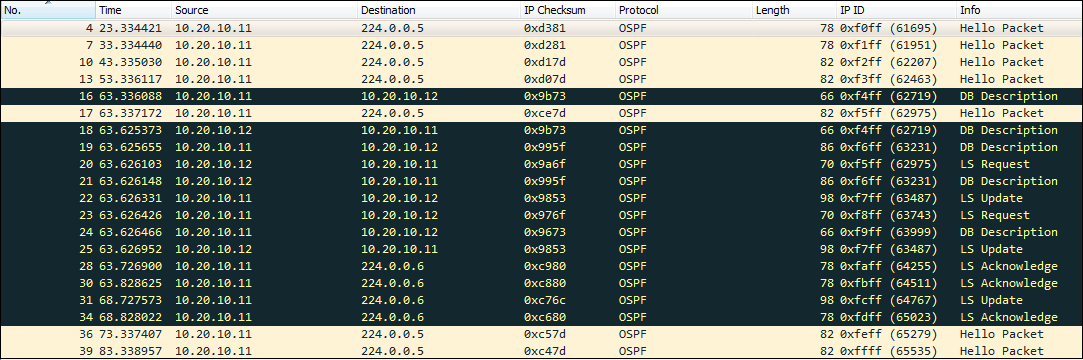

如下图所示， DB 描述、 LS 请求和 LS 更新数据包使用单播 IP 地址。
A OSPF 下文如下所示的相应会话（为 OSPF 单播数据包创建 CLI ）：
admin@Lab> show session all filter application ospf
--------------------------------------------------------------------------------
ID Application State Type Flag Src[Sport]/Zone/Proto (translated IP[Port])
Vsys Dst[Dport]/Zone (translated IP[Port])
--------------------------------------------------------------------------------
160069 ospf ACTIVE FLOW 10.20.10.11[20033]/L3-Lab-OSPF-Zone/89 (10.20.10.11[20033])
vsys1 10.20.10.12[20033]/L3-Lab-OSPF-Zone (10.20.10.12[20033])
admin@Lab> show session id 160069
Session 160069
c2s flow:
source: 10.20.10.11 [L3-Lab-OSPF-Zone]
dst: 10.20.10.12
proto: 89
sport: 20033 dport: 20033
state: ACTIVE type: FLOW
src user: unknown
dst user: unknown
s2c flow:
source: 10.20.10.12 [L3-Lab-OSPF-Zone]
dst: 10.20.10.11
proto: 89
sport: 20033 dport: 20033
state: ACTIVE type: FLOW
src user: unknown
dst user: unknown
start time : Tue Apr 9 15:15:40 2019
timeout : 30 sec
time to live : 22 sec
total byte count(c2s) : 386
total byte count(s2c) : 320
layer7 packet count(c2s) : 5
layer7 packet count(s2c) : 4
vsys : vsys1
application : ospf
rule : Lab-Any
service timeout override(index) : False
session to be logged at end : True
session in session ager : True
session updated by HA peer : False
layer7 processing : completed
URL filtering enabled : False
session via syn-cookies : False
session terminated on host : True
session traverses tunnel : False
captive portal session : False
ingress interface : ethernet1/7
egress interface : ethernet1/7
session QoS rule : N/A (class 4)
tracker stage l7proc : ctd app has no decoder
end-reason : unknown此 OSPF 会话在初始链接状态数据库交换状态后过期。
admin@Lab> show session id 160069
Session 160069
c2s flow:
source: 10.20.10.11 [L3-Lab-OSPF-Zone]
dst: 10.20.10.12
proto: 89
sport: 20033 dport: 20033
state: ACTIVE type: FLOW
src user: unknown
dst user: unknown
s2c flow:
source: 10.20.10.12 [L3-Lab-OSPF-Zone]
dst: 10.20.10.11
proto: 89
sport: 20033 dport: 20033
state: ACTIVE type: FLOW
src user: unknown
dst user: unknown
start time : Tue Apr 9 15:15:40 2019
timeout : 30 sec
time to live : 0 sec (expired) <<=====
total byte count(c2s) : 386
total byte count(s2c) : 320
layer7 packet count(c2s) : 5
layer7 packet count(s2c) : 4
vsys : vsys1
application : ospf
rule : Lab-Any
service timeout override(index) : False
session to be logged at end : True
session in session ager : True
session updated by HA peer : False
layer7 processing : completed
URL filtering enabled : False
session via syn-cookies : False
session terminated on host : True
session traverses tunnel : False
captive portal session : False
ingress interface : ethernet1/7
egress interface : ethernet1/7
session QoS rule : N/A (class 4)
tracker stage l7proc : ctd app has no decoder
end-reason : unknownOSPF LS LS 邻居之间可能会继续交换更新、确认和 Hello 数据包等更多数据包 OSPF ，但不会为这些数据包设置会话，因为它们是 OSPF 多播数据包。
要通过以下 OSPF 命令检查邻邦 CLI CLI ：
admin@Lab> show routing protocol ospf neighbor
Options: 0x80:reserved, O:Opaq-LSA capability, DC:demand circuits, EA:Ext-Attr LSA capability,
N/P:NSSA option, MC:multicase, E:AS external LSA capability, T:TOS capability
==========
virtual router: default
neighbor address: 10.20.10.12
local address binding: 0.0.0.0
type: dynamic
status: full <<=====
neighbor router ID: 12.12.12.12
area id: 0.0.0.0
neighbor priority: 1
lifetime remain: 30
messages pending: 0
LSA request pending: 0
options: 0x42: O E
hello suppressed: no
restart helper status: not helping
restart helper time remaining: 0
restart helper exit reason: none
