管理インターフェイスとサービス ルート テーブルのルーティング テーブルを表示する方法
64361
Created On 04/07/19 23:00 PM - Last Modified 03/26/21 17:35 PM
Objective
管理インターフェイスとサービス ルート テーブルのルーティング テーブルを表示する方法
Procedure
管理インターフェイスとサービス ルートを介したルーティング テーブルは、予約ルーティング テーブル ID (番号) を使用してインストールされます。
使用可能なすべてのルーティング テーブルを表示するには、次のコマンドを使用します。
user@firewall> debug dataplane internal vif vr # # reserved values # #255 local #254 main #253 default #0 unspec # #PAN source interface routes 250 srcif #PAN host vif for internal communcation 251 panhost #PAN vif for inband HA control link 252 panha # #PAN Aux ports tables 256 aux-1 257 aux-2 # #PAN vif route tables # # # vr default, id 1 # 1 vr1
管理インターフェイスを介してメイン ルーティング テーブルを表示するには、次のコマンドを使用します。
user@firewall> debug dataplane internal vif route 254 default via 10.129.70.1 dev eth0 10.129.70.0/24 dev eth0 proto kernel scope link src 10.129.70.118 <snip>
残りのエントリは内部ルートです。

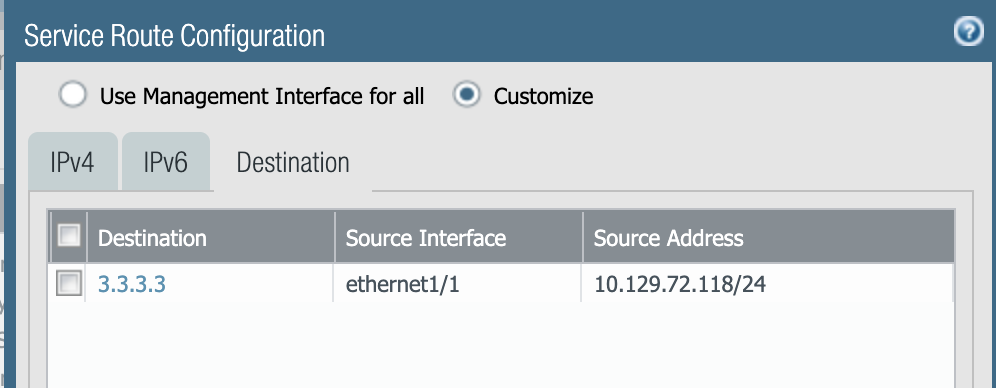

サービス ルートの設定> (グローバル/仮想システム) >サービスルートの>の設定>で構成されたサービス ルート
user@firewall> debug dataplane internal vif route 251 default via 127.131.1.254 dev eth3.251
デフォルト ゲートウェイに到達できない場合は、次の内容が表示されることがあります。
user@firewall> debug dataplane internal vif route 254 default via 10.129.70.1 dev eth0 ination Host Unreachable <<<<<<< 10.129.70.0/24 dev eth0 proto kernel scope link src 10.129.70.118 <snip>
"showarp 管理 " を実行して ARP 、デフォルト ゲートウェイのエントリがあるかどうかを確認します。
