Comment afficher la table de routage de l’interface de gestion et de la table d’itinéraire de service ?
64359
Created On 04/07/19 23:00 PM - Last Modified 03/26/21 17:35 PM
Objective
Comment afficher la table de routage de l’interface de gestion et de la table d’itinéraire de service ?
Procedure
La table de routage à travers l’interface de gestion et l’itinéraire de service sont installés à l’aide d’ID de table de routage réservés (numéros).
Pour afficher toutes les tables de routage disponibles, utilisez cette commande :
user@firewall> debug dataplane internal vif vr # # reserved values # #255 local #254 main #253 default #0 unspec # #PAN source interface routes 250 srcif #PAN host vif for internal communcation 251 panhost #PAN vif for inband HA control link 252 panha # #PAN Aux ports tables 256 aux-1 257 aux-2 # #PAN vif route tables # # # vr default, id 1 # 1 vr1
Pour afficher la table de routage principale à travers l’interface de gestion, utilisez cette commande :
user@firewall> debug dataplane internal vif route 254 default via 10.129.70.1 dev eth0 10.129.70.0/24 dev eth0 proto kernel scope link src 10.129.70.118 <snip>
Le reste des entrées sont des itinéraires internes.

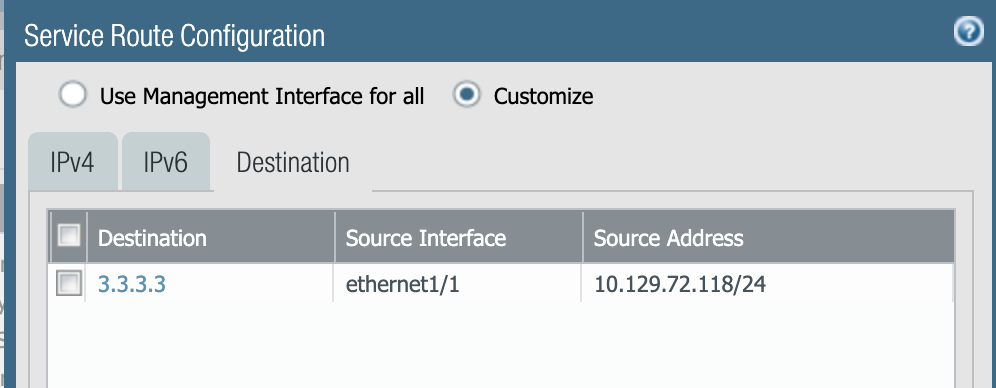

Pour afficher les destinations d’itinéraires de service configurées sous configuration > service > (Global/VirtualSystem) > configuration ServiceRoute
user@firewall> debug dataplane internal vif route 251 default via 127.131.1.254 dev eth3.251
Si la passerelle par défaut n’est pas accessible, vous pouvez voir ce qui suit :
user@firewall> debug dataplane internal vif route 254 default via 10.129.70.1 dev eth0 ination Host Unreachable <<<<<<< 10.129.70.0/24 dev eth0 proto kernel scope link src 10.129.70.118 <snip>
Exécutez "afficher la gestion arp " pour voir si vous avez une ARP entrée pour la passerelle par défaut.
