Question

Wie I können IKEv1 Phase1 oder IKEv2 Parent angezeigt und überprüft SA werden?

Answer

Web-Schnittstelle:

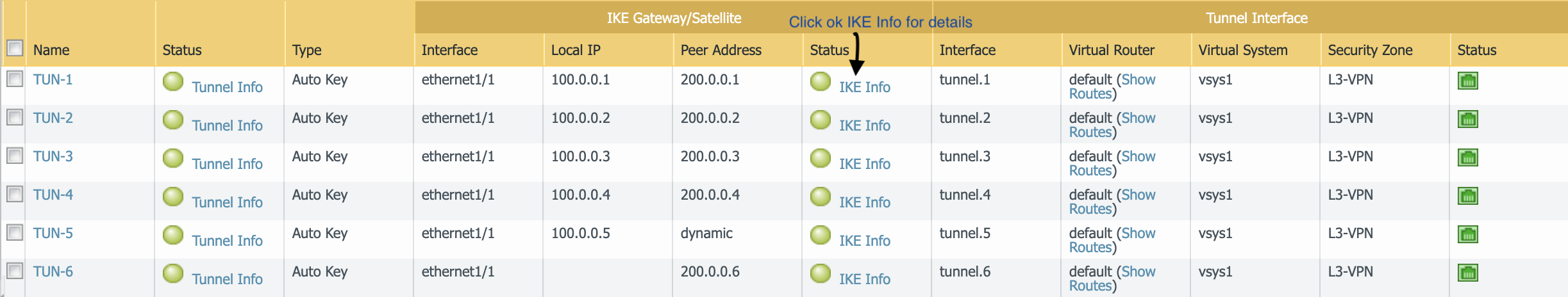

Navigieren zu Netzwerk > IPSec-Tunnel
ikeINfo

Die GREEN Farbe neben Info zeigt IKE an, dass die SA (Sicherheitszuordnung) eingerichtet oder eingerichtet wurde.
Wenn dies RED der Fall ist, gibt dies an, dass die SA nicht festgelegt ist.

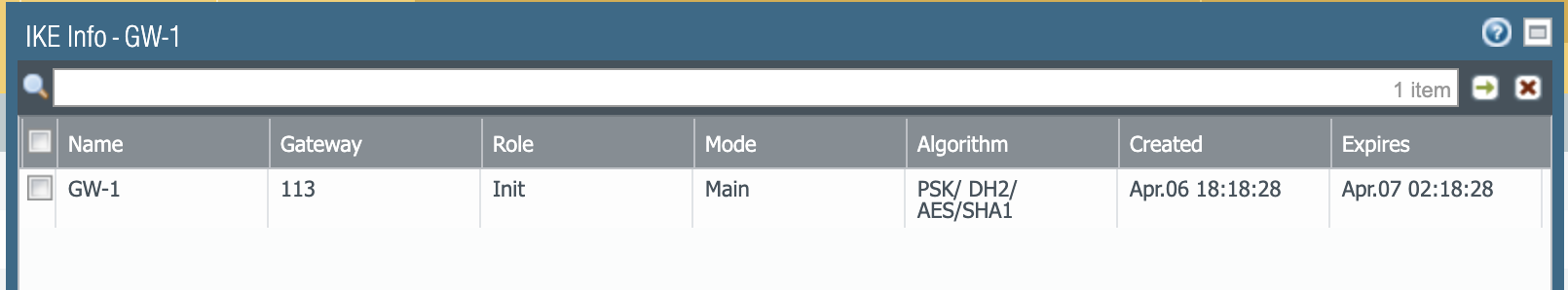

Name – Der Name des Gateways, das unter Netzwerk->-Gateways konfiguriert ist IKE
Gateway – Die intern generierte (Nummer), ID um das Gateway eindeutig zu identifizieren IKE
Rolle – Die Rolle des lokalen Geräts in der IKE Phase-1-Aushandlung
Init - Initiator – Das lokale Gerät hat die IKE Aushandlung initiiert
Resp - Responder – Das lokale Gerät ist der Responder in der IKE Aushandlung, und das Peer-Gerät hat die Verbindung initiiert.
Modus – IKEv1 hat zwei Verhandlungsmodi
Main – Hauptmodus, in der Regel bei statischen lokalen und Peer IP
Aggr - Aggresive – Aggressiver Modus, in der Regel in Fällen, in denen eine der Seiten des eine VPN dynamische IP Adresse hat.
Algorithmus – Der Phase-1-Algorithmus, der zwischen den Peers ausgehandelt wird.Die Algorithmen für die Aushandlung werden aus dem IKE Unternetzwerk-> IKECryptokonfigurierten Kryptoprofil ausgewählt. Das Format ist Authentifizierungsmethode/ DH Gruppe/Verschlüsselungsalgorithmus/Authentifizierungsalgorithmus
Erstellt – Das Datum und die Uhrzeit, zu der die IKE SA zwischen den Peers festgelegt wurde
Abläuft – Das Datum und die Uhrzeit, zu der der SA abläuft. Dies stammt aus der Schlüssellebensdauer, die unter Crypto konfiguriert ist. IKE

CLI:

Der Befehl "show vpn ike-sa" CLI gibt die Zusammenfassung der Phase-1 und der zugehörigen Phase-2-SAs Der Befehl zeigt die
IKEv1- und IKEv2-SAs separat an. Dies kann verwendet werden, um zu bestimmen, welche Tunnel IKEv1 und welche IKEv2 sind.

Verfügbare Optionen:

user@firewall> show vpn ike-sa
> detail    Show the details of IKE SA status
> gateway   Show for given IKE gateway
> match     if the name contains the string or not
  |         Pipe through a command
  <Enter>   Finish input

Beispielausgänge:

user@firewall> show vpn ike-sa detail gateway GW-1
IKE Gateway GW-1, ID 113 100.0.0.1              => 200.0.0.1
  Current time: Apr.06 20:39:30

IKE Phase1 SA:
  Cookie:  A872B7F1E93B2EF2:E16469E4A7D3EA18  Init
        State:      Dying
        Mode:       Main
        Authentication:  PSK
        Proposal:   AES128-CBC/SHA1/DH2
        NAT:        Not detected
        Message ID: 0, phase 2: 0
        Phase 2 SA created : 3
        Created:    Apr.06 18:18:28, 2 hours 21 minutes 2 seconds ago
        Expires:    Apr.07 02:18:28

user@firewall> show vpn ike-sa gateway GW-1
IKEv1 phase-1 SAs
GwID/client IP  Peer-Address           Gateway Name           Role Mode Algorithm             Established     Expiration      V  ST Xt Phase2
--------------  ------------           ------------           ---- ---- ---------             -----------     ----------      -  -- -- ------
113             200.0.0.1              GW-1                   Init Main PSK/ DH2/A128/SHA1    Apr.06 18:18:28 Apr.07 02:18:28 v1 13 1  3

Show IKEv1 IKE SA: Total 4 gateways found. 1 ike sa found.


IKEv1 phase-2 SAs
Gateway Name           TnID     Tunnel                 GwID/IP          Role Algorithm          SPI(in)  SPI(out) MsgID    ST Xt
------------           ----     ------                 -------          ---- ---------          -------  -------- -----    -- --
GW-1                   780      TUN-1                  113              Init ESP/ DH2/tunl/SHA1 866BC8DD C490D71C 35772C5A 9  1

Show IKEv1 phase2 SA: Total 4 gateways found. 1 ike sa found.


There is no IKEv2 SA found.

user@firewall> show vpn ike-sa

IKEv1 phase-1 SAs
GwID/client IP  Peer-Address           Gateway Name           Role Mode Algorithm             Established     Expiration      V  ST Xt Phase2
--------------  ------------           ------------           ---- ---- ---------             -----------     ----------      -  -- -- ------
113             200.0.0.1              GW-1                   Init Main PSK/ DH2/A128/SHA1    Apr.06 18:18:28 Apr.07 02:18:28 v1 13 1  2
114             200.0.0.2              GW-2                   Resp Main PSK/ DH2/A128/SHA1    Apr.06 18:18:32 Apr.07 02:18:32 v1 13 1  2
117             10.129.72.42           GW-5                   Resp Aggr PSK/ DH2/A128/SHA1    Apr.06 18:18:32 Apr.07 02:18:32 v1 13 1  2
118             200.0.0.6              GW-6                   Init Aggr PSK/ DH2/A128/SHA1    Apr.06 18:18:28 Apr.07 02:18:28 v1 13 1  2

Show IKEv1 IKE SA: Total 4 gateways found. 4 ike sa found.


IKEv1 phase-2 SAs
Gateway Name           TnID     Tunnel                 GwID/IP          Role Algorithm          SPI(in)  SPI(out) MsgID    ST Xt
------------           ----     ------                 -------          ---- ---------          -------  -------- -----    -- --
GW-1                   780      TUN-1                  113              Init ESP/ DH2/tunl/SHA1 ABB046B6 8C6CC39A E5367FE6 9  1
GW-2                   781      TUN-2                  114              Resp ESP/ DH2/tunl/SHA1 E2183BF3 B5F69A27 1C94E7B9 9  1
GW-5                   784      TUN-5                  117              Resp ESP/ DH2/tunl/SHA1 CD54CC98 FCB719FB 93BCB696 9  1
GW-6                   785      TUN-6                  118              Init ESP/ DH2/tunl/SHA1 8C8D8DF8 869F14EE 4B9D2EC2 9  1

Show IKEv1 phase2 SA: Total 4 gateways found. 4 ike sa found.



IKEv2 SAs
Gateway ID      Peer-Address           Gateway Name           Role SN       Algorithm             Established     Expiration      Xt Child  ST
----------      ------------           ------------           ---- --       ---------             -----------     ----------      -- -----  --
115             200.0.0.3              GW-3                   Init 3        PSK/ DH2/A128/SHA1    Apr.06 18:18:28 Apr.07 02:18:28 0  1      Established
116             200.0.0.4              GW-4                   Resp 4        PSK/ DH2/A128/SHA1    Apr.06 18:18:32 Apr.07 02:18:32 0  1      Established

IKEv2 IPSec Child SAs
Gateway Name           TnID     Tunnel                    ID       Parent   Role SPI(in)  SPI(out) MsgID    ST
------------           ----     ------                    --       ------   ---- -------  -------- -----    --
GW-3                   782      TUN-3                     295      3        Init C701F21D D2623952 00000079 Mature
GW-4                   783      TUN-4                     294      4        Resp F6B7115C C13629DC 0000022D Mature

Show IKEv2 SA: Total 2 gateways found. 2 ike sa found.

Erläuterung der wichtigsten Spalten für IKEv1 Phase-1-SAs:

GwID – Die intern generierte (Anzahl), ID um das Gateway eindeutig zu IKE identifizieren.
Peer-Adresse – Die VPN Peer-Device-Adresse IP
Gatewayname – Der Name des IKEGateways, das unter Netzwerk- > Gateways konfiguriert ist
Rolle – Die Rolle des lokalen Geräts in der IKE Phase-1-Aushandlung
Init - Initiator – Das lokale Gerät hat die IKE Aushandlung initiiert
Resp - Responder – Das lokale Gerät ist der Responder in der IKE Aushandlung, und das Peer-Gerät hat die Verbindung initiiert.
Modus – IKEv1 hat zwei Verhandlungsmodi
Main – Hauptmodus, in der Regel bei statischen lokalen und Peer IP
Aggr - Aggresive – Aggressiver Modus, in der Regel in Fällen, in denen eine der Seiten des eine VPN dynamische IP Adresse hat.
Algorithmus – Der Phase-1-Algorithmus, der zwischen den Peers ausgehandelt wird.Die Algorithmen für die Aushandlung werden aus dem IKE Unternetzwerk-> IKECryptokonfigurierten Kryptoprofil ausgewählt. Das Format ist Authentifizierungsmethode/ DH Gruppe/Verschlüsselungsalgorithmus/Authentifizierungsalgorithmus

Beispiel:
PSK/ DH2/A128/SHA1:
PSK – Steht für Pre-Shared Key. Dies ist die Authentifizierungsmethode (es kann ein vorinstallierter Schlüssel oder Zertifikat sein).
DH2 – Die DH (Deffie-Hellman) Gruppe verhandelte
A128 – aes-128-cbc Verschlüsselungsalgorithmus ausgehandelt
SHA1 – Authentifizierungsalgorithmus ausgehandelt

Etabliert – Das Datum und die Uhrzeit, wenn die IKE SA zwischen den Peers
Ablauf festgelegt wurde – Das Datum und die Uhrzeit, wenn die SA abläuft. Dies ist von Schlüssellebensdauer unter Crypto konfiguriert IKE

Erläuterung der wichtigsten Spalten für IKEv1 Phase-2-SAs:

Hier werden die Phase-2-SAs angezeigt, die den Phase-1-SAs zugeordnet sind.

Gatewayname – Der Name des IKEGateways, das unter Netzwerk- > Gateways konfiguriert ist
TnID - Tunnel ID – Die intern generierte (Nummer), ID um den Tunnel eindeutig zu identifizieren
Tunnel – Der Name des Tunnels, der unter Netzwerk > IPSec-Tunnel konfiguriert ist
GwID – Die intern generierte (Anzahl), ID um das Gateway eindeutig zu IKE identifizieren.
Rolle – Die Rolle des lokalen Geräts in der IKE Phase-2-Aushandlung
Init - Initiator – Das lokale Gerät hat die IKE Aushandlung initiiert
Resp - Responder – Das lokale Gerät ist der Responder in der IKE Aushandlung, Peer-Gerät initiierte die Verbindung
Algorithmus – Der Phase-2-Algorithmus, der zwischen den Peers ausgehandelt wird. Die Aushandlungsalgorithmen werden aus dem IPSec-Kryptoprofil ausgewählt, das unter Network > IPSec Cryptokonfiguriert ist.Das Format ist IPSec-Protokoll/ DH Gruppe/Modus/Authentifizierungsalgorithmus

Beispiel:
ESP/ DH2/tunl/SHA1:
ESP – Einkapseln der Sicherheitsnutzlast. Dies ist das IPSec-Protokoll. (Es kann ESP sein oder ) AH
tunl – Dies ist immer tunnl, die Tunnel-Modus darstellt.
SHA1 – Authentifizierungsalgorithmus ausgehandelt

SPI (in) – Der Sicherheitsparameterindex ( ), um die SPI SPI Empfangsnummer anzugeben. Dies entspricht der SPI (Out)
SPI (Out) des Peers – Der Sicherheitsparameterindex ( ), um die SPI SPI Übertragungsnummer anzugeben. Dies entspricht dem des Peers SPI (in)

Erläuterung der wichtigsten Spalten für IKEv2-SAs:

GatewayID – Die intern generierte (Nummer), ID um das Gateway eindeutig zu identifizieren IKE
Peer-Adresse – Die VPN Peer-Device-Adresse IP
Gatewayname – Der Name des IKEGateways, das unter Netzwerk- > Gateways konfiguriert ist
Rolle – Die lokale Geräterolle in der IKE SA Aushandlung
Init - Initiator – Das lokale Gerät hat die IKE Aushandlung initiiert
Resp - Responder – Das lokale Gerät ist der Responder in der IKE Aushandlung, Peer-Gerät initiierte die Verbindung
Algorithmus – Der Phase-1-Algorithmus, der zwischen den Peers ausgehandelt wird
SN– Seriennummer des IkEv2, SA das in Verbindung mit dem Kind verwendet SA wird. Die Algorithmen für die Aushandlung werden aus dem IKE Unternetzwerk-> IKECryptokonfigurierten Kryptoprofil ausgewählt. Das Format ist Authentifizierungsmethode/ DH Gruppe/Verschlüsselungsalgorithmus/Authentifizierungsalgorithmus

Beispiel:
PSK/ DH2/A128/SHA1 :
PSK – Steht für Pre-Shared Key. Dies ist die Authentifizierungsmethode (es kann ein vorinstallierter Schlüssel oder Zertifikat sein).
DH2 – Die DH (Deffie-Hellman) Gruppe verhandelte
A128 – aes-128-cbc Verschlüsselungsalgorithmus verhandelt
SHA1 – Authentifizierungsalgorithmus ausgehandelt
Etabliert – Das Datum und die Uhrzeit, wenn die zwischen den Peers etabliert IKE SA wurde.
Ablauf – Das Datum und die Uhrzeit, zu der der SA abläuft. Dies ist von Schlüssellebensdauer unter Crypto konfiguriert IKE

Erläuterung der wichtigsten Spalten für IKEv2 IPSec Child SAs:

Gatewayname – Der Name des IKEGateways,
das unter Network > GatewaysTnID – TunnelID konfiguriert ist – Die intern generierte (Nummer), um ID den
Tunneltunnel eindeutig zu identifizieren – Der Name des Tunnels, der unter Network > IPSec Tunnels
Parent – Das übergeordnete IKEv2 , das Feld von SA SN IKEv2 konfiguriert SA ist.
Rolle – Die lokale Geräterolle in der IKE untergeordneten SA Aushandlung
Init - Initiator – Das lokale Gerät initiierte die IKE Aushandlung
Resp - Responder – Das lokale Gerät ist der Responder in der IKE Aushandlung, das Peer-Gerät initiierte den
Verbindungsalgorithmus – Der Phase-2-Algorithmus, der zwischen den Peers
SPI (in) – Der Sicherheitsparameterindex ( ) ausgehandelt wurde, um die SPI SPI Empfangsnummer anzugeben. Dies entspricht der SPI (Out)
SPI (Out) des Peers – Der Sicherheitsparameterindex ( ), um die SPI SPI Übertragungsnummer anzugeben. Dies entspricht dem des Peers SPI (in)
