管理インターフェイスの接続の問題をトラブルシューティングする方法

1. ラップトップから: ダウンロードして 、ワイヤーシャークをインストールします。管理の IP と同じサブネットを使用して IP アドレス firewall を構成します。
2. From firewall : 上記のラップトップを管理インターフェイスに直接接続します。注: 管理が点滅していることを LED 確認 GREEN してください。
3. ラップトップから:ワイヤーシャークを実行します。 管理の IP に ping コマンド firewall を発行します。
4. firewallFrom : コンソール ポートから次のコマンドを実行します。

admin@lab> show interface management
admin@lab> show arp management  (look for laptop's MAC address)
admin@lab> ping host <laptop's ip address>
admin@lab> show arp management (look for laptop's MAC address)

5. ラップトップから: ワイヤーシャーク を停止し、 ARP パケットとパケットを確認 ICMP します。

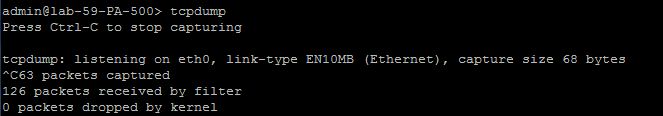

6. コンソールから tcpdump を実行するには、以下を参照してください。

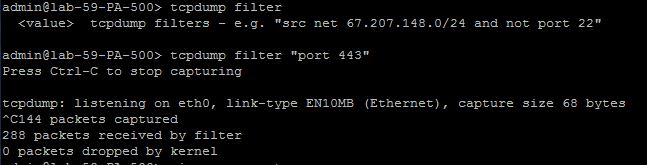

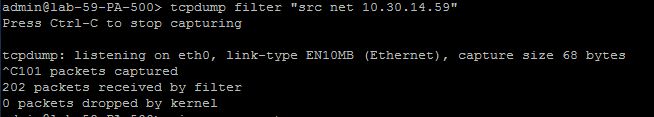

• tcpdump の実行に関するいくつかの例:

• キャプチャ ファイルは、 CLI 次のコマンドを使用して表示できます。

admin@lab> view-pcap mgmt-pcap mgmt.pcap

• は PCAP 、次のコマンドを使用してエクスポートできます。

admin@lab> scp export mgmt-pcap from mgmt.pcap to (username@host:path)

admin@lab> tftp export mgmt-pcap from mgmt.pcap to <TFTP host>
