Comment faire pour résoudre les problèmes de connectivité sur l'interface de gestion?

1. De l’ordinateur portable: Télécharger et installer wireshark.Configurez l’adresse IP avec le même firewall sous-réseau que l’adresse ip de -management.
2. De firewall : Connectez directement l’ordinateur portable ci-dessus à l’interface de gestion.Remarque : Assurez-vous que la gestion est LED et GREEN clignote.
3. De l’ordinateur portable: Exécuter wireshark. Émets une commande ping firewall à l’adresse ip de la direction.
4. De firewall : À partir du port console, exécutez les commandes suivantes :

admin@lab> show interface management
admin@lab> show arp management  (look for laptop's MAC address)
admin@lab> ping host <laptop's ip address>
admin@lab> show arp management (look for laptop's MAC address)

5. De l’ordinateur portable: Arrêter wireshark et examiner pour ARP les paquets et les ICMP paquets.

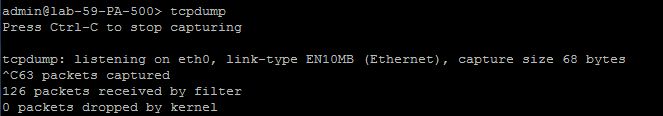

6. Pour effectuer tcpdump de la console, s’il vous plaît se référer à ci-dessous.

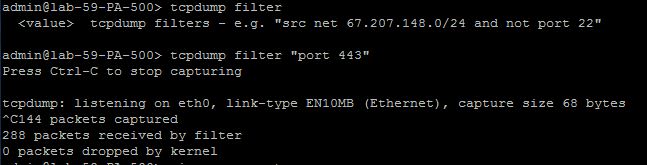

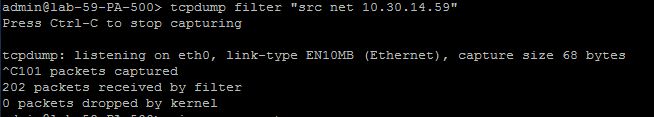

• Quelques exemples sur la réalisation tcpdump:

• Le fichier de capture peut être visualisé par CLI l’utilisation de la commande suivante :

admin@lab> view-pcap mgmt-pcap mgmt.pcap

• Le PCAP peut être exporté en utilisant les commandes suivantes:

admin@lab> scp export mgmt-pcap from mgmt.pcap to (username@host:path)

admin@lab> tftp export mgmt-pcap from mgmt.pcap to <TFTP host>
