Wie kann man Konnektivitätsprobleme auf der Management Schnittstelle beheben?

1. Vom Laptop: Herunterladen und installieren Sie wireshark.Konfigurieren Sie die IP-Adresse mit demselben Subnetz wie die firewall IP-Adresse von -management.
2. Von : Schließen Sie den oben genannten Laptop direkt an die firewall Verwaltungsschnittstelle an.Hinweis: Stellen Sie sicher, dass die Verwaltung ist LED GREEN und blinkt.
3. Vom Laptop: Run wireshark. Geben Sie einen ping-Befehl an firewall die IP-Adresse von -management aus.
4. Von firewall : Führen Sie vom Konsolenport aus die folgenden Befehle aus:

admin@lab> show interface management
admin@lab> show arp management  (look for laptop's MAC address)
admin@lab> ping host <laptop's ip address>
admin@lab> show arp management (look for laptop's MAC address)

5. Vom Laptop: Stoppen Sie wireshark und überprüfen Sie ARP nach Paketen und ICMP Paketen.
6. Um tcpdump von der Konsole aus auszuführen, lesen Sie bitte unten.

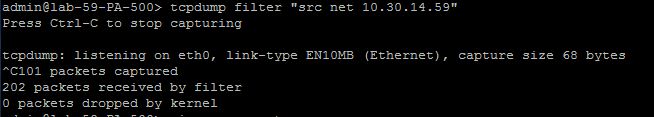

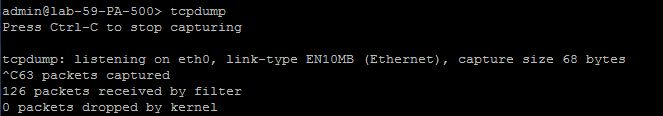

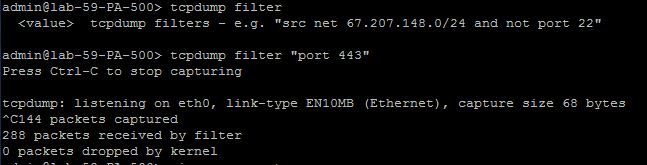

• Einige Beispiele für die Ausführung von tcpdump:

• Die Erfassungsdatei kann über den folgenden Befehl angezeigt CLI werden:

admin@lab> view-pcap mgmt-pcap mgmt.pcap

• Der PCAP kann mit den folgenden Befehlen exportiert werden:

admin@lab> scp export mgmt-pcap from mgmt.pcap to (username@host:path)

admin@lab> tftp export mgmt-pcap from mgmt.pcap to <TFTP host>
