どのようにファイアウォールのパロアルトネットワーク上での ICMP セッションの出力を解釈する

概要

このドキュメントでは、パロアルトネットワークファイアウォールの ICMP セッションに関する以下の質問に対処します。

• ICMP (PING) セッションの照合方法
• ポート番号の意味は何ですか。ICMP セッションの場合は?
• なぜコマンドは、すべてのセッションを表示すると、ICMP トラフィックのポートを表示するのですか?使用するポートは何ですか?

詳細

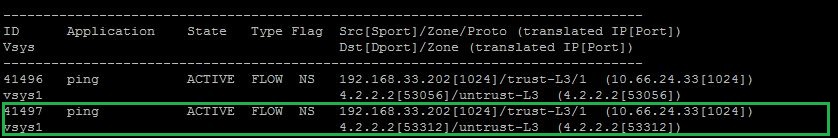

以下の画像は、パロアルトネットワークファイアウォールの show セッションすべてのフィルタプロトコル 1の出力例を示しています。

発信元 IP アドレス192.168.33.202 には、1024というソースポートがあります。宛先 IP 4.2.2.2 は53312として宛先ポートを持っています。この例のソースポートは icmp 識別子で、宛先ポートは icmp シーケンス番号です。以下の出力は、上記のセッションで wireshark を使用した部分パケットキャプチャを示しています。

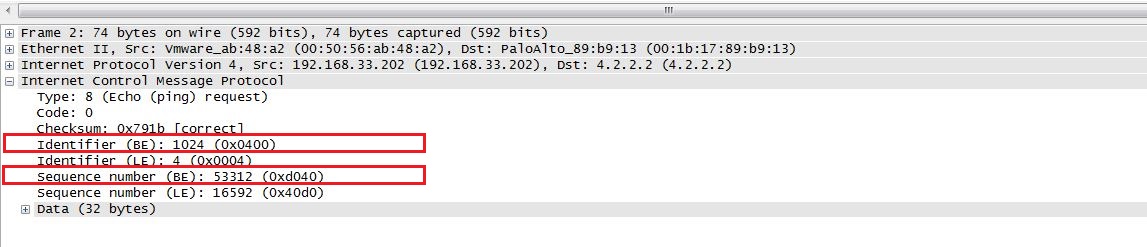

エコー要求:

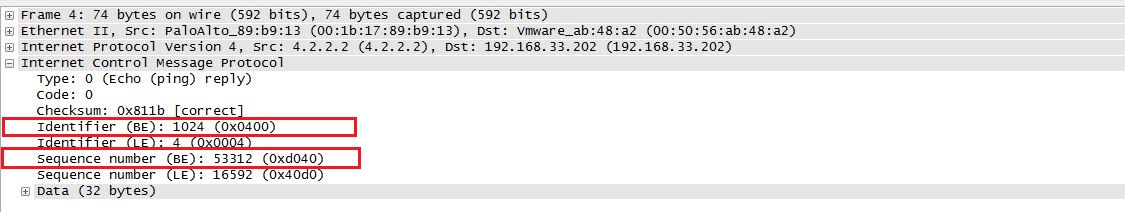

エコー返信:

パロアルトネットワークファイアウォールは icmp 識別子に基づいて icmp セッションと一致し、icmp シーケンスはセッションを作成するために使用されます。

所有者: sgantait
