Wie interpretiert man ICMP-Session-Ausgabe auf Palo Alto Networks Firewall
Resolution
Übersicht
Dieses Dokument befasst sich mit den folgenden Fragen zu ICMP-Sitzungen auf der Palo Alto Networks Firewall
- Wie werden die ICMP (Ping) Sessions aufeinander abgestimmt?
- Was ist die Bedeutung von Port No. für ICMP-Session?
- Warum zeigt der Befehl, Show-Session alle, Ports mit ICMP-Verkehr? Wofür werden die Ports verwendet?
Details

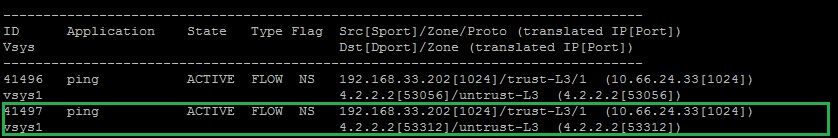

Das Bild unten zeigt eine Beispielausgabe für die Show-Session alle Filter Protokoll 1 auf einer Palo Alto Networks Firewall:
Die Quell-IP-Adresse, 192.168.33.202, hat den Quell Port als 1024. Die Destination IP, 4.2.2.2, hat den Zielport als 53312. Der Quell Port in diesem Beispiel ist der ICMP-Identifikator, der Zielport ist die ICMP-Sequenznummer. Die folgende Ausgabe zeigt eine partielle Paket Aufnahme mit Wireshark für die oben genannten Sessions:

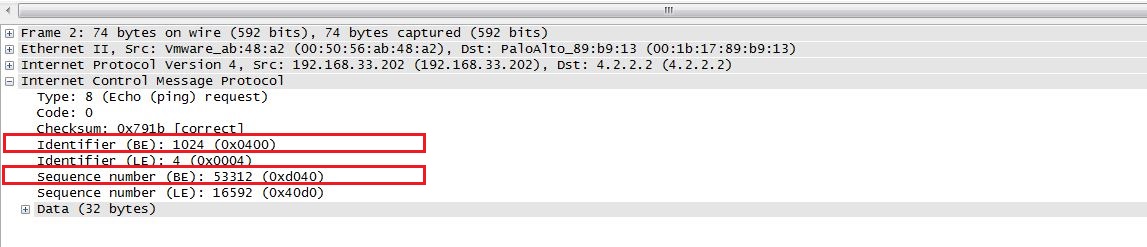

Echo-Anfrage:

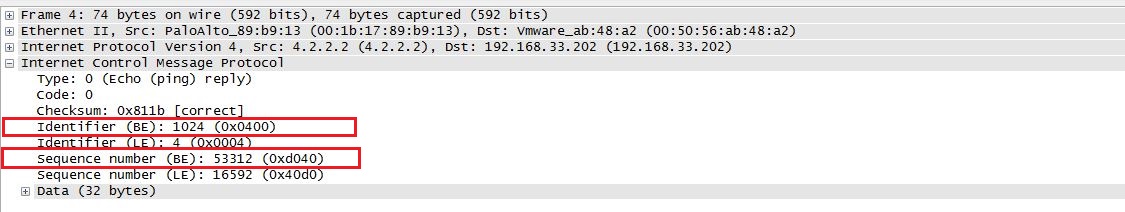

Echo Antwort:
Die Palo Alto Networks Firewall entspricht der ICMP-Session, die auf ICMP-Identifikator basiert, und die ICMP-Sequenz wird verwendet, um die Sessions zu erstellen.
Besitzer: Sgantait
