BGP-Export Regel zur Einschränkung der Umverteilung für verschiedene Peer

Wie man Pan konfiguriert, um statische/vernetzte Routen zu seinen BGP-Peers zu werben, außer einer von Ihnen. Das hält gut für

angeschlossene/OSPF/RIP-Routen.

Schritte

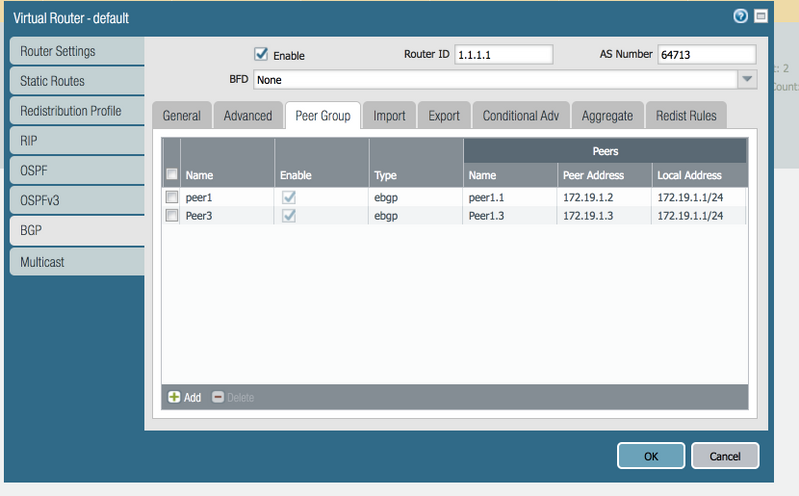

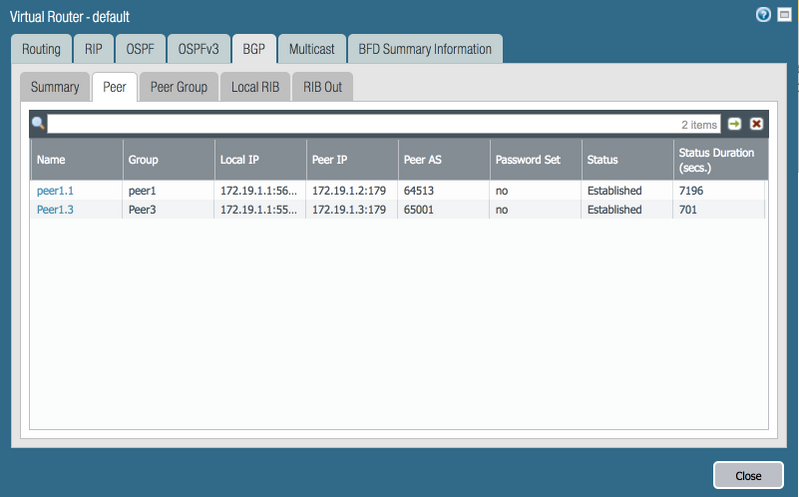

 1. Beispiel, das 2 BGP-Peers zeigt.

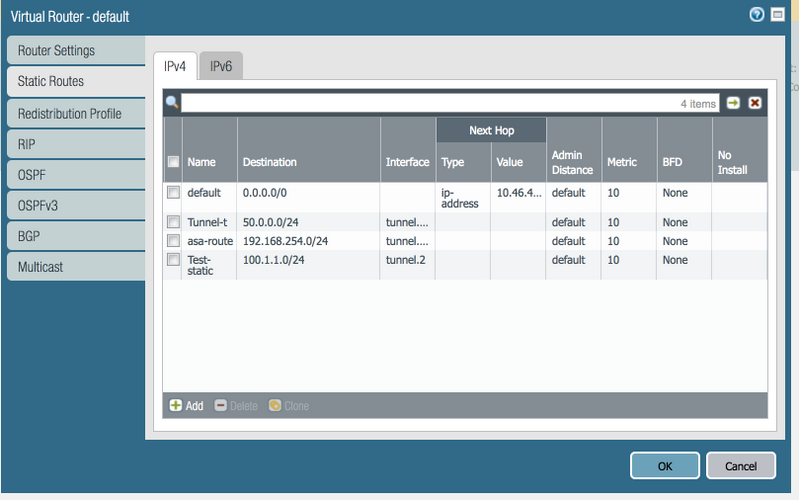

2. Die folgenden statischen Routen sind auf der Box konfiguriert

Wenn nur 100.1.1.0/24 und 50.0.0.0/24 statische Routen auf Peer3 und alle statischen Routen nach Peer2 dann umverteilt werden müssen.

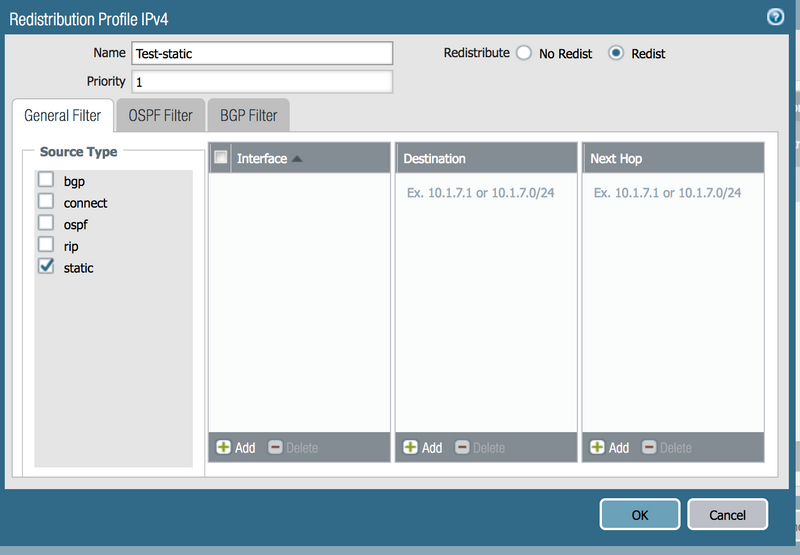

4.  Erstellen Sie ein umverteilungs Profil, um alle statischen Routen zu ermöglichen.

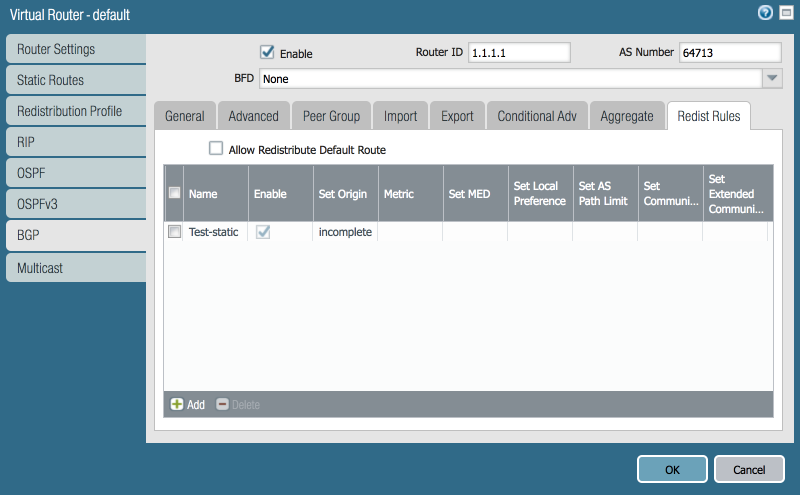

5. Verwenden Sie das gleiche umverteilungs Profil im redistischen Profil des BGP.

6.  Nun wird damit alle statischen Routen auf Peers Peer2 und Peer3 umverteilt. Um die Umverteilung einzuschränken, müssen wir die Exportpolitik nutzen und die beiden Strecken zulassen.

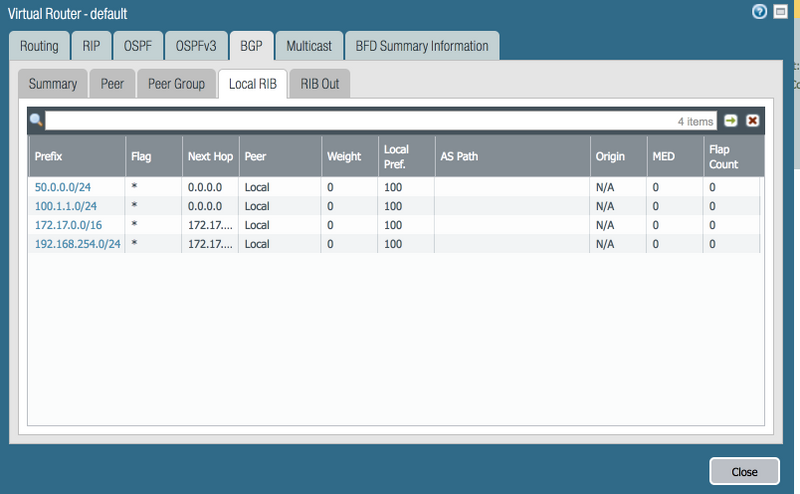

7. Wenn Sie das Nachbar-/lokal rippen/rippen-out überprüfen, können Sie das gewünschte Ergebnis sehen.

Über das CLI

Verwenden Sie den folgenden Befehl, um die BGP Loc-Rib Info anzuzeigen:

admin @ Lab > Anzeige des Routing-Protokolls BGP Loc-Rib

VIRTUAL ROUTER: Standard (Id 1)

==========

Präfix nexthopPeer Weight locprf orgMed Klappe AS-path

* 50.0.0.0/24 local 0100 i/c00

* 100.1.1.0/24local 0100 i/c00

* 172.17.0.0/16172.17.0.0 lokal 0100 i/c00

* 192.168.254.0/24local 0100 i/c00

Gesamt Routen: 4

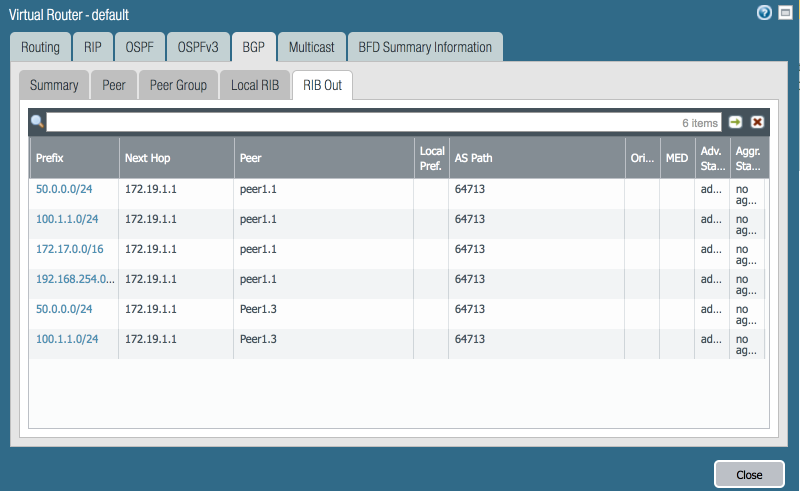

8. Jetzt überprüfen Sie die Rippen-Out, nur die Routen 100.1.1.0/24 und 50.0.0.0/24 werden auf Peer3 und alle Routen nach Peer2 umverteilt.

Über das CLI

Verwenden Sie den folgenden Befehl, um die BGP Rib-out Info anzuzeigen:

admin @ Lab > Anzeige des Routing-Protokolls BGP-Rib

VIRTUAL ROUTER: Standard (Id 1)

 ==========

  Präfix nexthopPeer Originator ADV Statusaggr Status As-Path

50.0.0.0/24 172.19.1.1 Peer 1.10.0.0.0Werbung fürkeine Aggregation64713

100.1.1.0/24172.19.1.1 Peer 1.10.0.0.0Werbung fürkeine Aggregation64713

172.17.0.0/16 172.19.1.1 Peer 1.10.0.0.0Werbung fürkeine Aggregation64713

192.168.254.0/24172.19.1.1 Peer 1.10.0.0.0Werbung fürkeine Aggregation64713

50.0.0.0/24 172.19.1.1 Peer 1.30.0.0.0bewarb sich umkeine Aggregation64713                        = = = > Peer3

100.1.1.0/24172.19.1.1 Peer 1.30.0.0.0bewarb sich umkeine Aggregation64713                        = = = > Peer3

Gesamt Routen: 6

Wichtige Anmerkung

-------------------

Wenn Sie OSPF, connected, statische Route in BGP weiter verbreitet haben, verwenden Sie das umverteilungs Profil und den Redist-Tab auf dem BGP für das gleiche und verwenden Sie die Export Regel nur, wenn Sie die Umverteilung auf Peers beschränken müssen, wie in der obige Beispiel.

Wenn Sie die von der Box ausgeschickten BGP-Routen einschränken wollen, verwenden Sie nur die Registerkarte Export und schränken Sie Sie ein.   Verwenden Sie keine Export-und Redist-Registerkarte für den Export von BGP-Routen in BGP.
