Comment déterminer et remplacer les lecteurs de raid échoués M-100
55176
Created On 09/26/18 13:47 PM - Last Modified 03/26/21 17:08 PM
Symptom
Une fois que le support a déterminé un HDD échec, vous pouvez suivre les étapes ci-dessous pour remplacer le lecteur échoué.
Environment
- Panorama M-100
- PAN-OS 7,1 et plus.
Resolution
Pour échanger les RMA disques durs 'd, effectuer les étapes suivantes:
(Exemple de RAID 1 bâtiment complet )
- Identifiez le disque échoué.
admin@M-100> show system raid detail
Disk Pair A Available
Status clean, degraded
Disk id A1 Present
model : ST91000640NS
size : 953869 MB
status : active sync
Disk id A2 Present
model : ST91000640NS
size : 953869 MB
status : failed
- Retirez le disque dur défectueux HDD () paire du RAID tableau 1.
admin@M-100> request system raid remove A2 (A2 is chosen based on the example above)

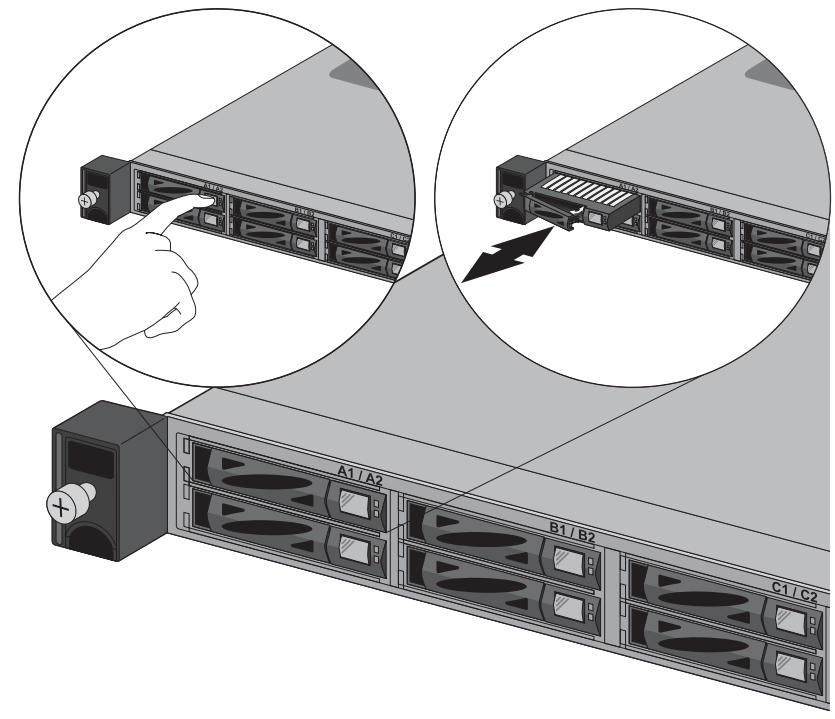

- Retirez l’échec HDD et insérez le remplacement. (Vérifiez qu’il s’agit du même modèle est actuel et répertorié dans la sortie de détail de raid)
- Une fois installé, ajouter le lecteur de remplacement au RAID tableau 1.
admin@M-100> request system raid add A2(Le système configure automatiquement le nouveau lecteur pour refléter le contenu de l’autre lecteur dans ce RAID tableau 1.)
- Continuez à afficher RAID l’état jusqu’à ce que vous voyiez que la paire de disque (Disk Pair A dans cet exemple) affiche disponible et les deux lecteurs affichent la synchronisation active d’état. Pour afficher RAID l’état, exécutez la commande suivante : afficher les détails du raid système
> show system raid detail Disk Pair A Available Status clean,degraded, recovering (14% complete) Disk id A1 Present model : ST91000640NS size : 953869 MB status : active sync Disk id A2 Present model : ST91000640NS size : 953869 MB status : spare rebuilding
(Exemple de RAID 1 bâtiment complet )
admin@M-100> show system raid detail
Disk Pair A Available
Status clean
Disk id A1 Present
model : ST91000640NS
size : 953869 MB
status : active sync
Disk id A2 Present
model : ST91000640NS
size : 953869 MB
status : active sync
Note: Selon la taille du disque, il peut prendre 2 à 3 heures pour les disques à venir RAID . Une fois terminé, redémarrer Panorama M-100 le , de sorte que le système initialise avec une nouvelle paire de disques durs.
Additional Information
- Pour plus d’informations sur la façon de récupérer les journaux après l’échange RAID de disques dans un collecteur de M-100 journaux, consultez : M-100 RMA Processus
- RAID Les paires de disques doivent être identiques de taille et de modèle afin qu’elles soient expédiées par paires. Le remplacement des deux disques est suggéré pour éviter l’inadéquation de la paire de disque causant RAID l’échec. Pour les étapes sur le remplacement des deux lecteurs pour correspondre voir Guide M-100 de référence Hardware de l’appareil.
