Cómo determinar y reemplazar las unidades de incursión fallidas en M-100
55184
Created On 09/26/18 13:47 PM - Last Modified 03/26/21 17:08 PM
Symptom
Una vez que el soporte ha determinado un HDD error, puede seguir los pasos a continuación para reemplazar la unidad con errores.
Environment
- Panorama M-100
- PAN-OS 7.1 y superior.
Resolution
Para intercambiar los RMA discos duros 'd, realice los pasos siguientes:
(Ejemplo de RAID 1 edificio completo)
- Identifique la unidad con errores.
admin@M-100> show system raid detail
Disk Pair A Available
Status clean, degraded
Disk id A1 Present
model : ST91000640NS
size : 953869 MB
status : active sync
Disk id A2 Present
model : ST91000640NS
size : 953869 MB
status : failed
- Quite el par de unidad de disco duro ( ) con errores HDD de la RAID matriz 1.
admin@M-100> request system raid remove A2 (A2 is chosen based on the example above)

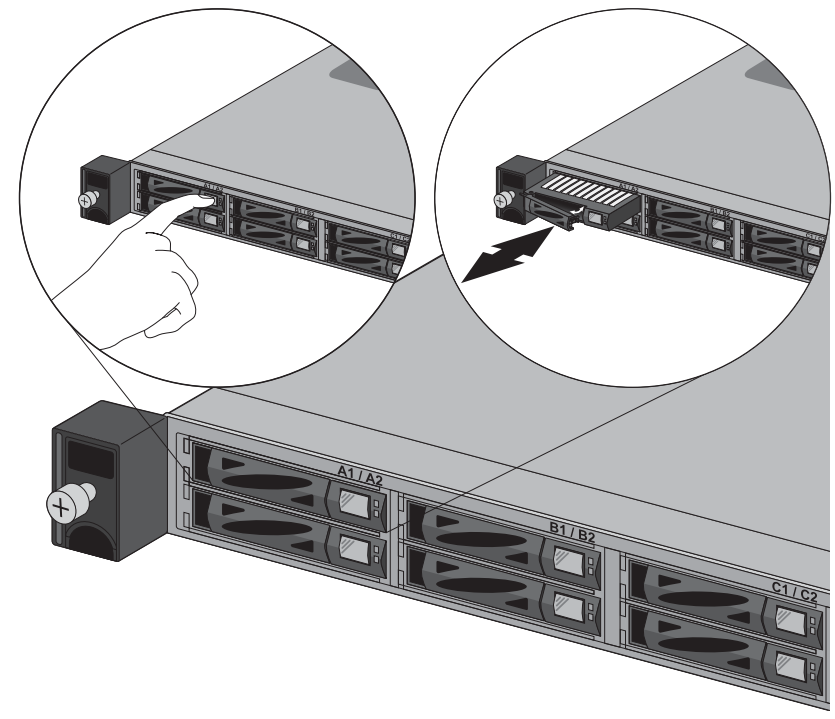

- Retire el error e inserte el HDD reemplazo. (Verifique que sea el mismo modelo que aparece actual en la salida de detalle de banda)
- Una vez instalada, agregue la unidad de reemplazo a la RAID matriz 1.
admin@M-100> request system raid add A2(El sistema configura automáticamente la nueva unidad para reflejar el contenido de la otra unidad en esa RAID matriz 1.)
- Continúe viendo RAID el estado hasta que vea que el par de discos (Par de discos A en este ejemplo) muestra Disponible y ambas unidades muestran el estado sincronización activa. Para ver RAID el estado, ejecute el siguiente comando: mostrar el detalle de la incursión del sistema
> show system raid detail Disk Pair A Available Status clean,degraded, recovering (14% complete) Disk id A1 Present model : ST91000640NS size : 953869 MB status : active sync Disk id A2 Present model : ST91000640NS size : 953869 MB status : spare rebuilding
(Ejemplo de RAID 1 edificio completo)
admin@M-100> show system raid detail
Disk Pair A Available
Status clean
Disk id A1 Present
model : ST91000640NS
size : 953869 MB
status : active sync
Disk id A2 Present
model : ST91000640NS
size : 953869 MB
status : active sync
Nota: Dependiendo del tamaño del disco, los discos pueden tardar de 2 a 3 horas en RAID entrar. Una vez completado, reinicie el archivo , para que el Panorama M-100 sistema se inicialice con un nuevo par de discos duros.
Additional Information
- Para obtener información sobre cómo recuperar registros después de intercambiar RAID discos en un recopilador de M-100 registros, consulte: M-100 RMA Proceso
- RAID Los pares de discos deben ser idénticos make y model para que se envíen en pares. Se sugiere reemplazar ambos discos para evitar que se produzca un error en la discrepancia del par de RAID discos. Para ver los pasos para reemplazar ambas unidades para que coincidan, consulte M-100 Hardware guía de referencia del dispositivo.
