So ermitteln und ersetzen Sie fehlgeschlagene Raid-Laufwerke in M-100
55184
Created On 09/26/18 13:47 PM - Last Modified 03/26/21 17:08 PM
Symptom
Sobald die Unterstützung einen Fehler festgestellt hat, HDD können Sie die folgenden Schritte ausführen, um das ausgefallene Laufwerk zu ersetzen.
Environment
- Panorama M-100
- PAN-OS 7.1 und höher.
Resolution
Führen Sie die folgenden Schritte aus, um die RMA 'd-Festplatten auszutauschen:
(Beispiel RAID 1 Gebäude komplett )
- Identifizieren Sie das ausgefallene Laufwerk.
admin@M-100> show system raid detail
Disk Pair A Available
Status clean, degraded
Disk id A1 Present
model : ST91000640NS
size : 953869 MB
status : active sync
Disk id A2 Present
model : ST91000640NS
size : 953869 MB
status : failed
- Entfernen Sie das fehlerhafte Festplattenpaar ( HDD ) aus dem RAID 1-Array.
admin@M-100> request system raid remove A2 (A2 is chosen based on the example above)

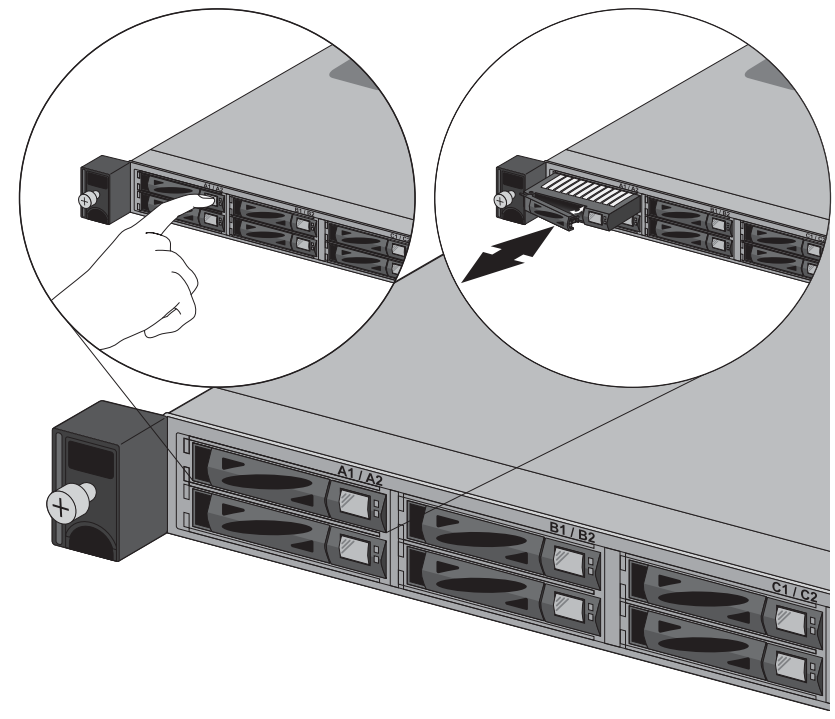

- Entfernen Sie den HDD Fehler, und fügen Sie den Austausch ein. (Stellen Sie sicher, dass es sich um dasselbe Modell handelt, das in der Ausgabe von Raid-Details aufgeführt ist)
- Fügen Sie nach der Installation das Ersatzlaufwerk zum RAID 1-Array hinzu.
admin@M-100> request system raid add A2(Das System konfiguriert das neue Laufwerk automatisch so, dass der Inhalt des anderen Laufwerks in diesem 1-Array gespiegelt RAID wird.)
- Fahren Sie mit der Anzeige des Status fort, RAID bis Sie sehen, dass das Datenträgerpaar A (in diesem Beispiel") Verfügbar und beide Laufwerke die statusaktive Synchronisierunganzeigen. Um RAID den Status anzuzeigen, führen Sie den folgenden Befehl aus: System-Raid-Details anzeigen
> show system raid detail Disk Pair A Available Status clean,degraded, recovering (14% complete) Disk id A1 Present model : ST91000640NS size : 953869 MB status : active sync Disk id A2 Present model : ST91000640NS size : 953869 MB status : spare rebuilding
(Beispiel RAID 1 Gebäude komplett )
admin@M-100> show system raid detail
Disk Pair A Available
Status clean
Disk id A1 Present
model : ST91000640NS
size : 953869 MB
status : active sync
Disk id A2 Present
model : ST91000640NS
size : 953869 MB
status : active sync
Hinweis: Abhängig von der Größe des Datenträgers kann es 2 bis 3 Stunden dauern, bis die Datenträger RAID einlaufen. Starten Sie nach Abschluss der Panorama M-100 , sodass das System mit einem neuen Festplattenpaar initialisiert wird.
Additional Information
- Informationen zum Wiederherstellen von Protokollen nach dem Austausch von RAID Datenträgern in einem Protokollsammler M-100 finden Sie unter: M-100 RMA Prozess
- RAID Festplattenpaare müssen identische Make- und Model-Modelle sein, damit sie in Paaren versendet werden. Der Austausch beider Datenträger wird vorgeschlagen, um zu vermeiden, dass das Datenträgerpaar RAID fehlschlägt und fehlschlägt. Schritte zum Ersetzen beider Laufwerke finden Sie unter M-100 Appliance Hardware Reference Guide.
