既定のルートの再配布を許可する方法 "BGP と OSPF で動作する"

概要

ルーターがピアに既定のルートをアドバタイズする必要がある場合があります。このドキュメントでは、既定のルートを、ボックスのルーティングテーブル内にある/なしでピアに再配布する方法について説明します。

詳細

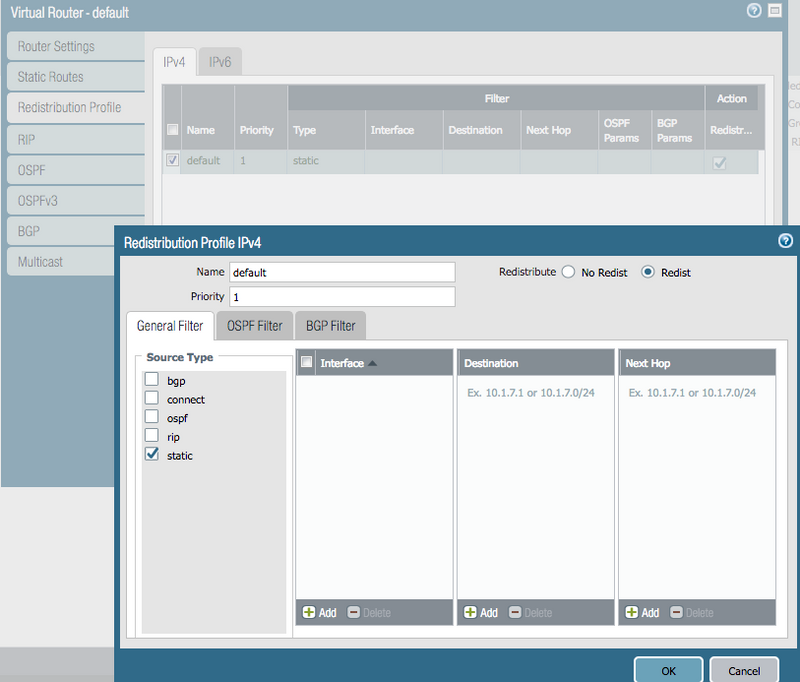

既定のルートを持つ再配布プロファイルを使用して [既定のルートの再配布を許可する] を有効にすることは、既定のルートをそのピアにアドバタイズするために必須です。この手順は、OSPF と BGP の場合と同じです。

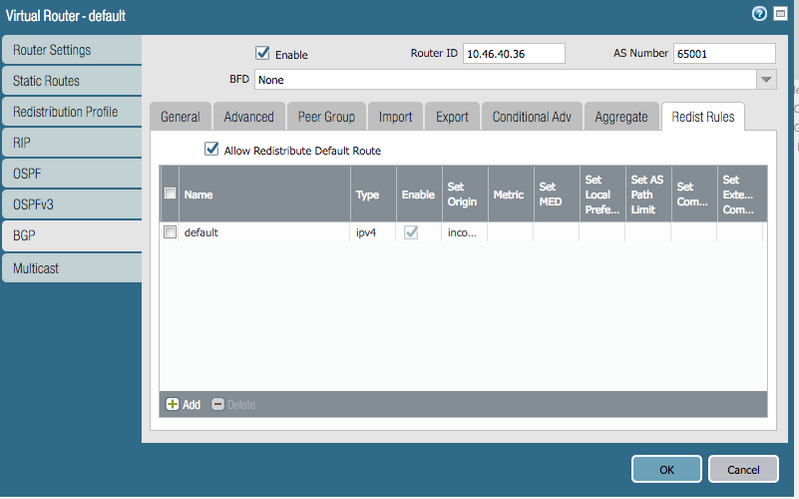

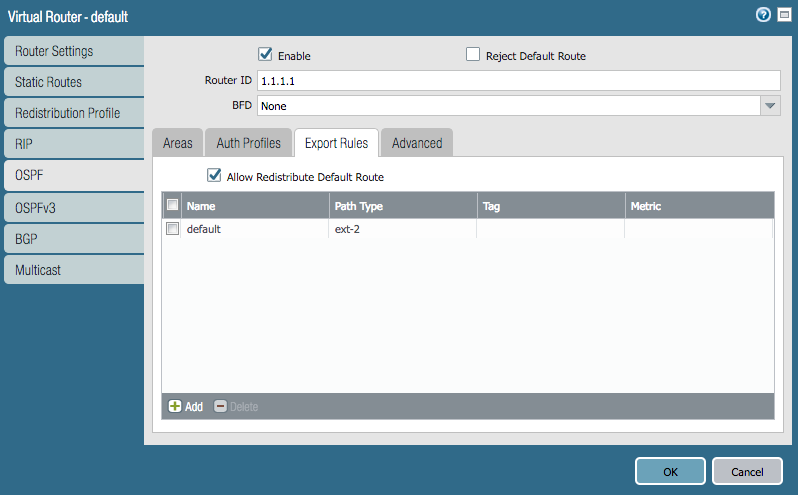

ルーティングテーブルでデフォルトルートが利用できない場合は、bgp ネットワーク内のプロトコルの再配布プロファイルにデフォルトルート (0.0.0.0/0) を直接追加することができます--bgp---再配布プロファイル、ネットワーク--OSPF--Exportrule を有効にして、[許可][既定のルート] タブを再配布し、ルートを配布します。

[既定のルートを再配布する] タブを使用することの意義は、既定のルートを含むすべてのルートを持つ再配布プロファイルの一部であっても、既定の経路を propogated する必要があるかどうかを検証することです。

トラブルシューティング-CLI

既定のルートが propogated かどうかを確認するには、次の CLI コマンドをチェックします。

Ospf

> ルーティングプロトコルの表示 ospf ダンプ lsbd

1 1.1.1.1 0.0.0.0/0 タイプ-5 (外部) 0x80000001 0x0000CEFE 29
オプション: [外部]
マスク0.0.0.0, タイプ 2, tos 0 メトリック: 1, フォワード0.0.0.0、タグ0.0.0.0

Bgp

> ルーティングプロトコルの表示 bgp リブアウト |一致 0.0.0.0/0

  0.0.0.0/0 10.46.40.1 ピア-110 0.0.0.0 アドバタイズなし集計 65001
 0.0.0.0/0 10.46.40.1 subint-2 0.0.0.0 アドバタイズなし集計 65001
 0.0.0.0/0 10.46.40.1 tunnelpeer 0.0.0.0 は集計 65001 をアドバタイズしませんでし た

トラブルシューティング-WebGUI

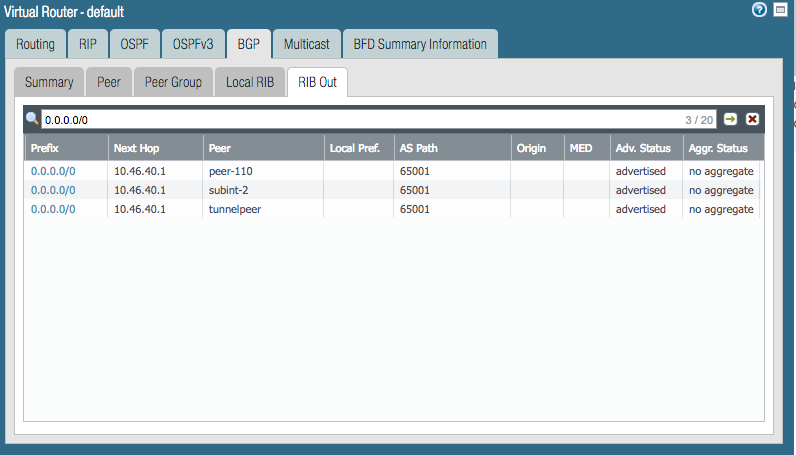

BGP の場合は、同じ情報を WebGUI でも確認できますが、OSPF に対してはチェックされません。これは、仮想ルータ > BGP > リブアウト画面にあります。

所有者: mchandrase
