アクティブパッシブシナリオにおける SFP リンク LED の動作

HA アクティブパッシブ環境では、パッシブリンク状態が auto に設定されている場合、SFP ポートのリンク led は、ケーブルを接続したときにグローされません。 SFP リンク LED は、アクティブなデバイスに対してのみ点灯します。

10.66.18.56 と10.66.18.57 は HA アクティブパッシブセットアップのデバイスであり、パッシブリンク状態は auto に設定されています。

SFP モジュールは各デバイスに ethernet1/22 に接続されています。

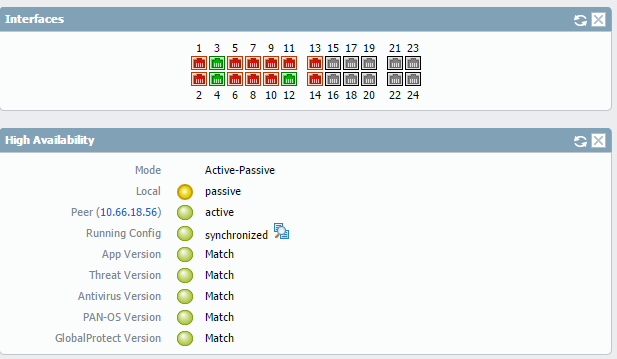

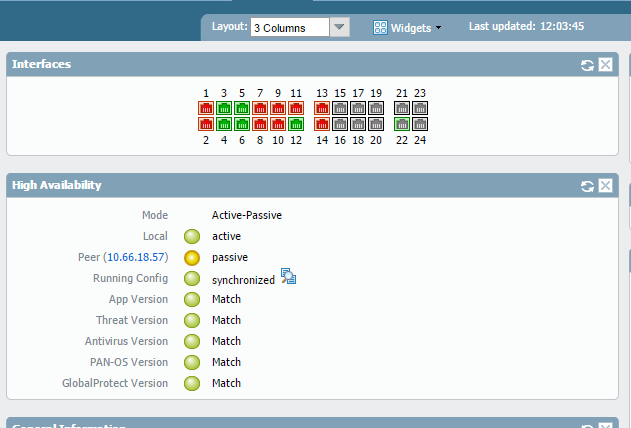

これは、10.66.18.56 デバイスがアクティブで、10.66.18.57 がパッシブである場合に、GUI で表示されるものです。

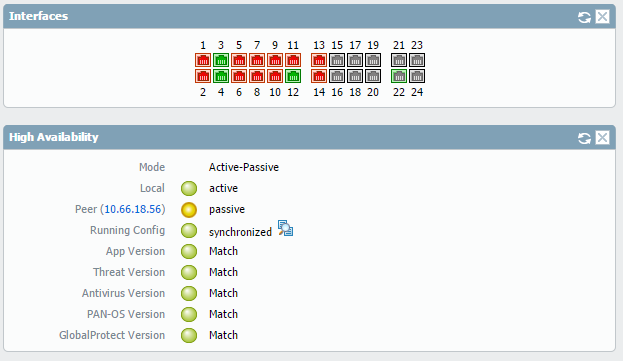

これは、10.66.18.57 デバイスがアクティブで、10.66.18.56 がパッシブである場合に、GUI で表示されるものです。

これは、予期された動作です。HA 環境の SFP ポートは、RJ-45 ポートと同じように動作しません。
