如何配置路由信息协议 (RIP)

概述

本文档介绍如何在帕洛阿尔托网络设备上配置路由信息协议 (RIP)。

示例方案:

步骤

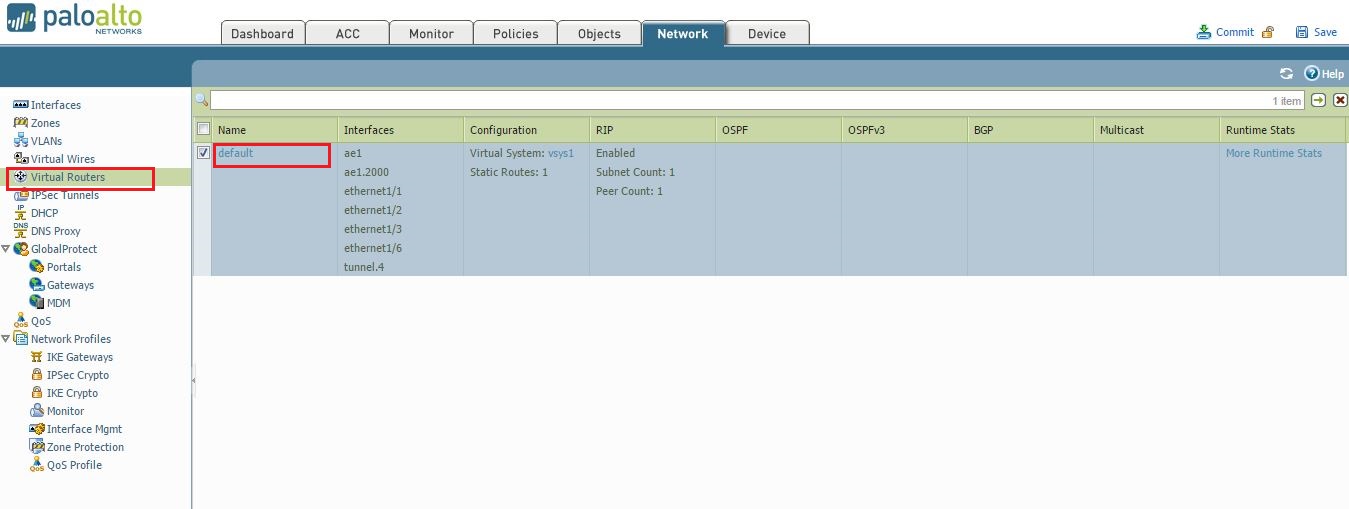

1. 转到网络 > 虚拟路由器并检查默认值。

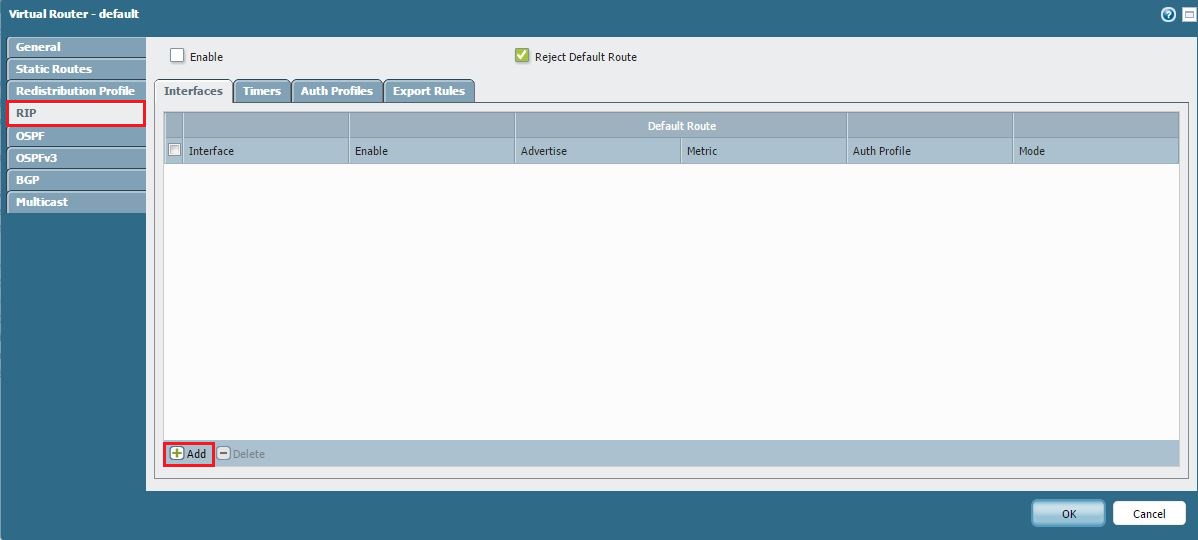

2. 选择 RIP 并添加接口以启用协议。

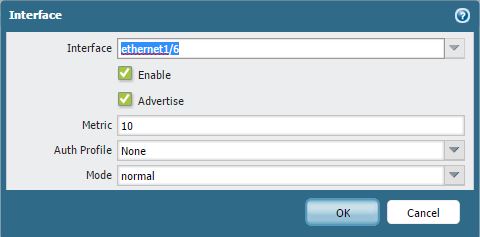

3. 选择接口并检查启用和播发, 如下所示。

4. 启用 RIP 协议, 如下所示。

5. 对其他帕洛阿尔托网络设备执行相同的步骤, 并检查相邻状态。

>> 显示路由协议 rip 对等
  ===
虚拟路由器: 默认
对等地址: 13.0.0.1
最后更新: 11月5日星期三 01:52:   54 2014
 RIP 版本: 2 个
无效数据包: 0 条
无效路由: 0


>> 显示路由协议 rip 摘要
  ===
虚拟路由器: 默认
拒绝默认路由: 是
redist 默认路由: 块
间隔秒: 1
更新间隔:30
过期间隔: 180
删除间隔: 120
接口: 13.0.0.2

6. 检查路由表和 RIP 数据库表, 如下所示。

>> 显示路由协议 rip 数据库

虚拟路由器: 默认 == == == ==

标志: S: 陈旧路径 L: 链接, P: 编程
目标公制标记标志路径-详细信息
10.50.240.0/24 1 0 L RDIST 连接路线在 ethernet1/1
10.50.240.0/24 2 0 LP RIP 路线, 下一个跃点 13.0.0.1, 从对等 13.0.0.1,
ge 26
10.50.241.0/24 2 0 LP RIP 路线, 下一个跃点 13.0.0.1, 从对等 13.0.0.1,
ge 26
10.50.242.0/24 1 0 L RDIST 连接的路线在 ethernet1/3
10.50. 242.0/24 2 0 lp rip 路线, 下一个跃点 13.0.0.1, 从对等 13.0.0.1,
ge 26
12.0. 0.0/24 2 0 LP RIP 路线, 下跃点 13.0.0.1, 从对等 13.0.0.1,
ge 26
13.0. 0.0/24 1 0 LP rip 连接的路线在 ethernet1/6
13.0. 0.0/24      1 0 L RDIST 连接的路线在 ethernet1/6
192.168.10.12/30 1 0 L RDIST 路线, 下个跃点 192.168.10.12
192.168.10.16/30 1 个 0 L RDIST 路线, 下个跃
点 192.168.10.16 172.16.2. 2/31 2 0 LP RIP 路线, 下一跳 13.0.0.1, 从 同行 13.0.0.1,
ge 26
172.16.2. 4/31 2 0 LP RIP 路线, 下个跃点 13.0.0.1, 从同行 13.0.0.1,
ge 26
192.168.10.10/31 1 0 l RDIST 路线, 下个跃点 192.168.10.10
192.168.10.20/32 1 0 l RDIST 路线, 下个跃点 192.168.10.20
13.0. 0.0/24 10 0 L RIP 本地航线

>> 显示路由路由

标志: A: 活动,？: 松开, C: 连接, H: 主持人: 静态的, ~: 内部, R: rip, O: ospf,
: bgp, Oi: ospf
区域内, Oo: ospf 区域, O1:ospf ext-type-1, O2:ospf ext-type-2

虚拟路由器: 缺省值 (id 1)
 ===
目标 nexthop 公制标志年龄接口
0.0. 0.0/0 10.50.241.1 10 a S ethernet1/2
10.50.240.0/24 10.50.240.63 0 A C ethernet1/1
10.50.240.0/24 13.0.0。1         2 R ethernet1/6< route="">
</>了解通过 RIP
10.50.240.63/32 0.0.0.0 0 A H
10.50.241.0/24 13.0.0.1 2 R ethernet1/6
10.50.241.63/32 0.0.0.0 0 a H
10.50.242。0/24 10.50.242.63 0 A C ethernet1/3
10.50.242.0/24 13.0.0.1 2 R ethernet1/6< route="">
</>了解通过 RIP
10.50.242.63/32 0.0.0.0 0 A H
12.0. 0.0/24 13.0.0.1 2     r ethernet1/6
13.0. 0.0/24 0.0.0.0 1 R ethernet1/6< route="">
</>通过 RIP
13.0. 0.0/24 13.0.0.2 0 a C ethernet1/6
13.0. 0.2/32 0.0.0.0 0 a H
172.16.2. 2/31 13.0.0.1 2 a r ethernet1/6
172.16.2. 4/31 13.0.0.1 2 a r ethernet1/6
192.168.10.10/31 192.168.10.10 10 a S 隧道 4
192.168.10.12/30 192.168.10. 12 10 A s 隧道 4
192.168.10.16/30 192.168.10.16 10 a s 隧道 4
192.168.10.20/32 192.168.10.20 10 a s 隧道4条
总路线显示:19

注: 帕洛阿尔托网络设备仅支持 RIPv2. 不支持 RIP 路由的自动摘要。
