Procédure de configuration du protocole RIP (Routing Information Protocol)

Vue d’ensemble

Ce document décrit comment configurer le protocole RIP (Routing Information Protocol) sur un périphérique Palo Alto Networks.

Exemple de scénario:

Étapes

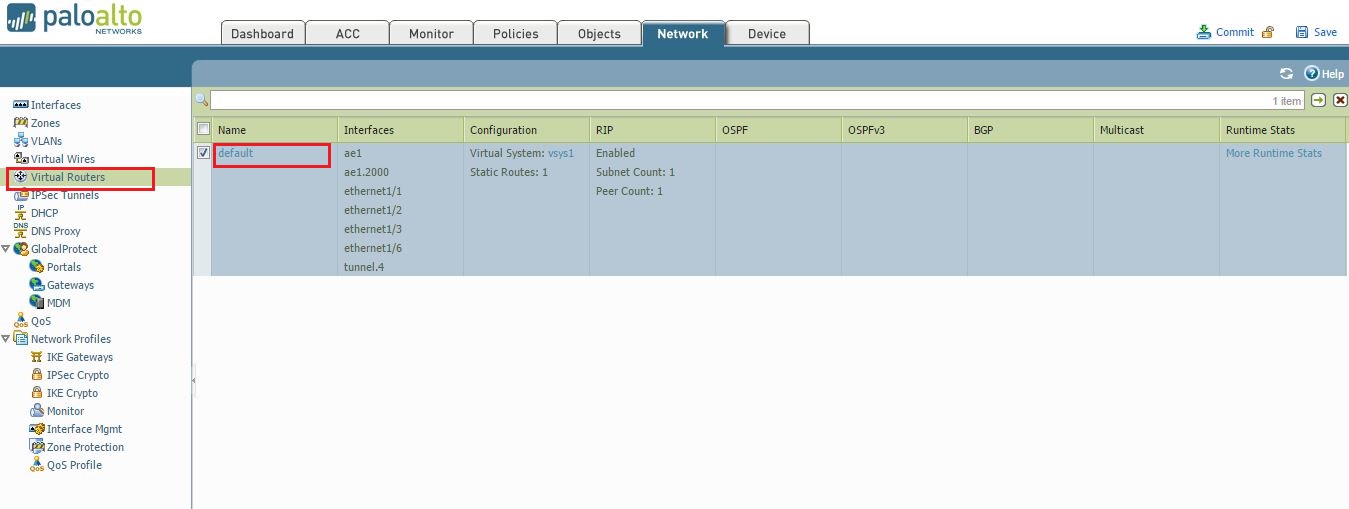

1. Accédez au réseau > Virtual Router et vérifiez par défaut.

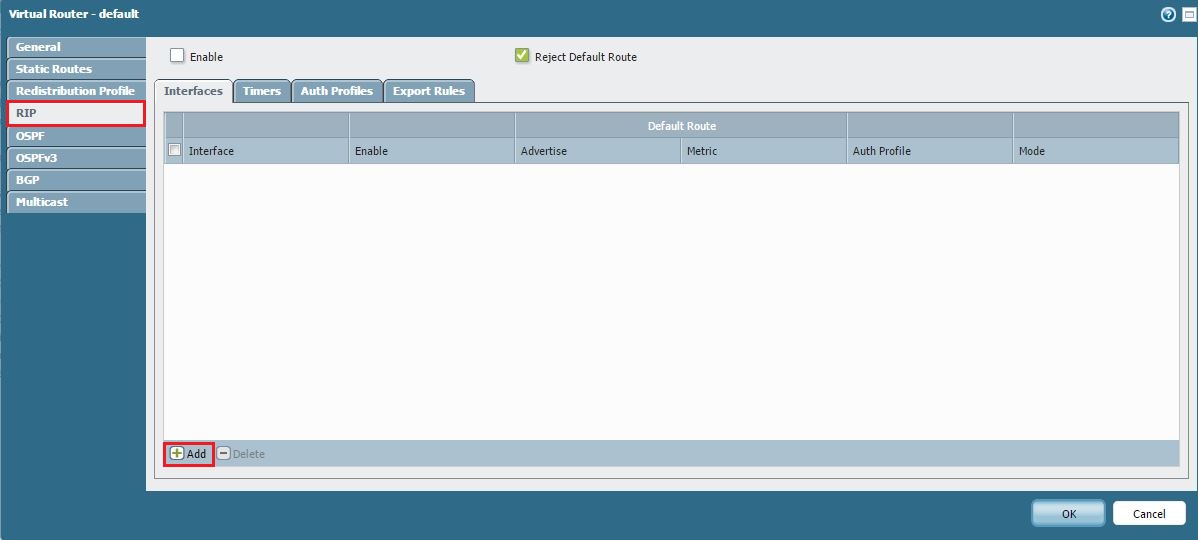

2. Sélectionnez RIP et ajoutez l'interface pour activer le protocole.

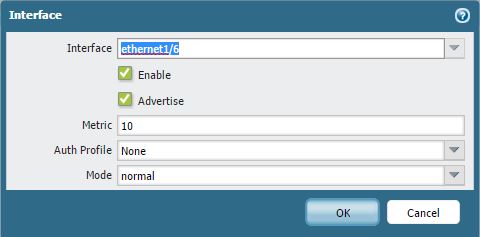

3. Sélectionnez l'interface et cochez Activer et annoncer, comme indiqué ci-dessous.

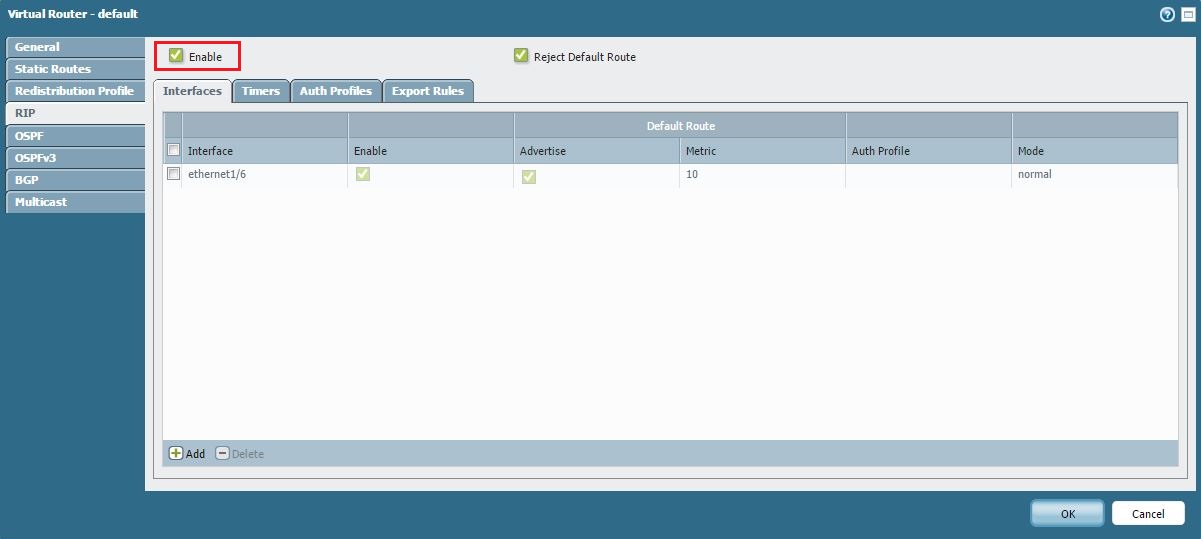

4. Activer le protocole RIP, comme indiqué ci-dessous.

5. Suivez les mêmes étapes pour d'autres appareils de Palo Alto Networks et vérifiez l'état voisin.

> Show Routing Protocol RIP Peer = = = = = = = = = =

 routeur virtuel:
 adresse par défaut Peer: 13.0.0.1
 dernière mise à jour: Wed Nov 5 01:52:   54 2014
 version Rip: 2
 paquets non valides: 0
 routes non valides: 0


> Show Routing Protocol RIP Summary = = = = = = = = = =

routeur virtuel: rejet par défaut route par défaut
: oui
Redist route par défaut: intervalle de blocage
secondes: 1
intervalles de mise à jour: 30
intervalles d'expiration : 180
Supprimer les intervalles: 120
interface:  13.0.0.2

6. Vérifiez la table de routage et la table de base de données RIP, comme indiqué ci-dessous.

> Show Routing Protocol RIP base de données routeur virtuel: par défaut = = = = = = = = = =


 Flags
: S:Stale Path, L:Linked, P:programmed
destination indicateur métrique chemin d'accès-détail
10.50.240.0/24 1 0 L RDIST route connectée sur ethernet1/1
 10.50.240.0/24 2 0 LP RIP route, Next hop 13.0.0.1, de peer 13.0.0.1,
GE 26
10.50.241.0/24 2 0 LP RIP route, Next hop 13.0.0.1, de peer 13.0.0.1,
GE 26
10.50.242.0/24 1 0 L RDIST route connectée sur ethernet1/3
10,50 .242.0/24 2 0 LP RIP route, Next hop 13.0.0.1, de peer 13.0.0.1,
GE 26
12.0.0.0/24 2 0 LP RIP route, Next hop 13.0.0.1, de peer 13.0.0.1,
GE 26
13.0.0.0/24 1 0 LP RIP route connectée sur ethernet1/6
13.0.0.0/24       1 0 l RDIST route connectée sur ethernet1/6
192.168.10.12/30 1 0 l RDIST route, Next hop 192.168.10.12
192.168.10.16/30 1 0 l RDIST route, suivant hop 192.168.10.16
172.16.2.2/31 2 0 LP RIP route, Next hop 13.0.0.1, de  Peer 13.0.0.1,
GE 26
172.16.2.4/31 2 0 LP RIP route, Next hop 13.0.0.1, de peer 13.0.0.1,
GE 26
192.168.10.10/31 1 0 l RDIST route, Next hop 192.168.10.10
192.168.10.20/32 1 0 l RDIST route, Next hop 192.168.10.20
 13.0.0.0/24 10 0 L RIP  route locale

> afficher les drapeaux route de routage

: A:active,?: Loose, C:Connect, H:Host, S:static, ~: Internal, R:RIP, O:OSPF,
: BGP,
 OI: OSPF intra-Area, oo: OSPF inter-zone, O1: OSPF ext-type-1, O2: OSPF ext-type-2

Virtual Router: par défaut (ID 1)
 = = = = = = = = = =
destination nexthop indicateurs métriques Age interface
0.0.0.0/0 10.50.241.1 10 a S ethernet1/2
10.50.240.0/24 10.50.240.63 0 a C ethernet1/1
10.50.240.0/24 13.0.0.1          2 R ethernet1/6< route="">
</>appris par RIP
10.50.240.63/32 0.0.0.0 0 a h
10.50.241.0/24 13.0.0.1 2 a r ethernet1/6
10.50.241.63/32 0.0.0.0 0 a h
10.50.242.0 /24 10.50.242.63 0 a C ethernet1/3
10.50.242.0/24 13.0.0.1 2 R ethernet1/6< route="">
</>Learned through RIP
10.50.242.63/32 0.0.0.0 0 a H
12.0.0.0/24 13.0.0.1 2      A R ethernet1/6
13.0.0.0/24 0.0.0.0 1 r ethernet1/6< route="">
</>appris par RIP
13.0.0.0/24 13.0.0.2 0 a C ethernet1/6
13.0.0.2/32 0.0.0.0 0 a H
172.16.2.2/31 13.0.0.1 2 A r ethernet1/6
172.16.2.4/31 13.0.0.1 2 a r ethernet1/6
192.168.10.10/31 192.168.10.10 10 a S tunnel. 4
192.168.10.12/30 192.168.10 .12 10 un tunnel S. 4
192.168.10.16/30 192.168.10.16 10 A s tunnel. 4
192.168.10.20/32 192.168.10.20 10 a s tunnel. 4
total des itinéraires affichés:  19

Remarque: les appareils de Palo Alto Networks ne supportent que RIPv2. L'Auto-synthèse des itinéraires RIP n'est pas prise en charge.
