Wie man Routing-Informations Protokoll (RIP) konfiguriert

Übersicht

Dieses Dokument beschreibt, wie das Routing-Informations Protokoll (RIP) auf einem Palo Alto Networks-Gerät konfiguriert werden kann.

Beispielszenario:

Schritte

1. Gehen Sie zum Netzwerk > virtueller Router und prüfen Sie Default.

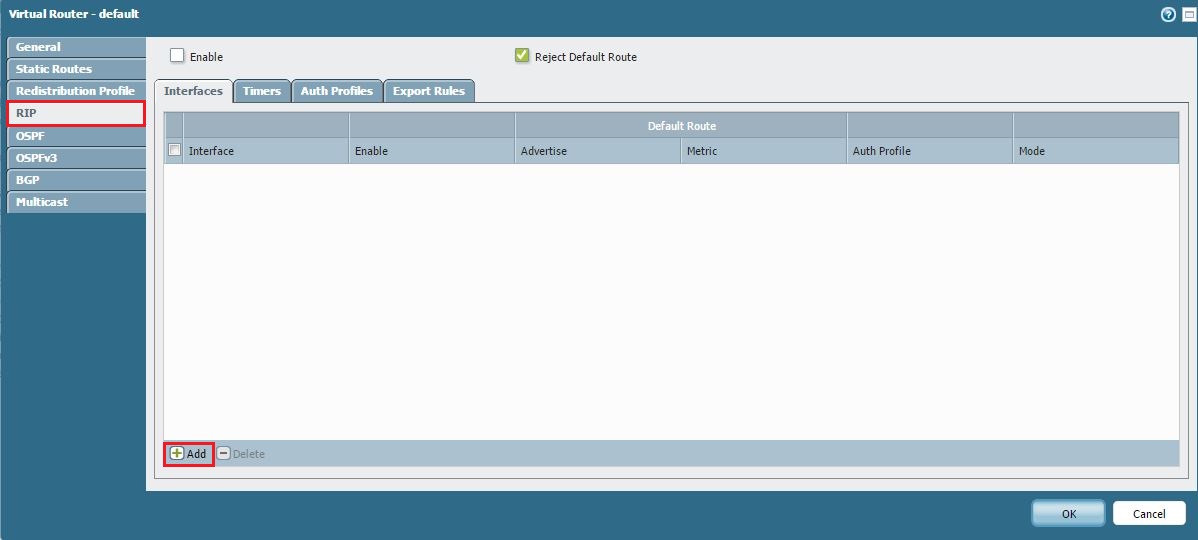

2. Wählen Sie RIP und fügen Sie die Schnittstelle, um das Protokoll zu aktivieren.

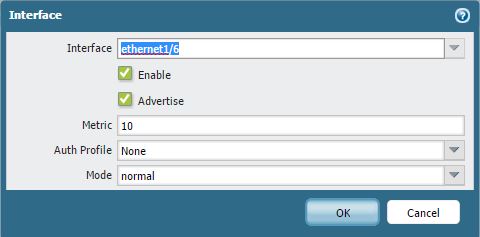

3. Wählen Sie die Schnittstelle und überprüfen Sie aktivieren und Werbung, wie unten gezeigt.

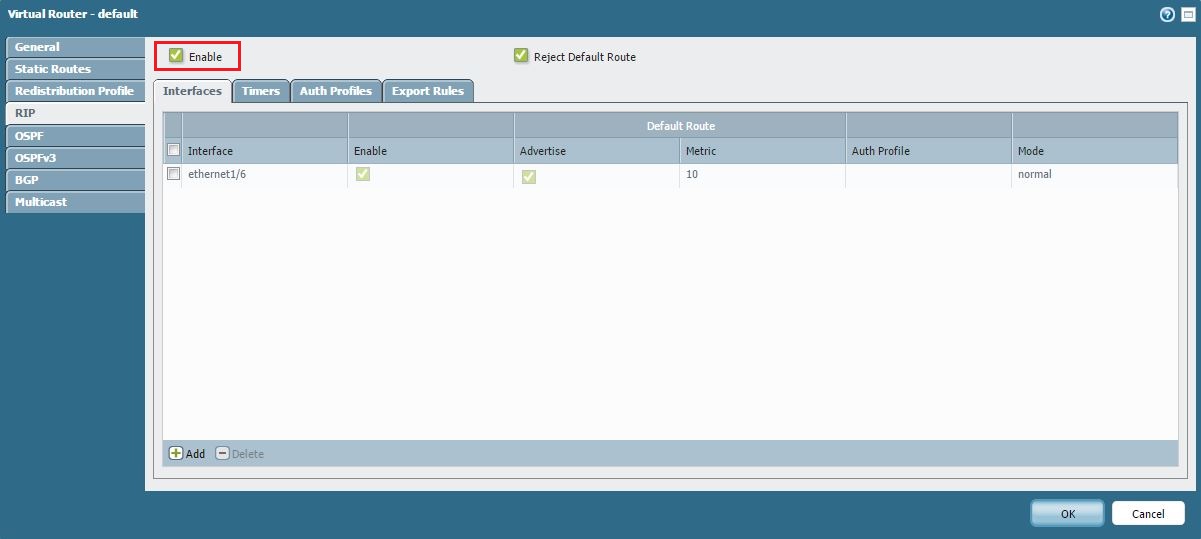

4. Aktivieren Sie das RIP-Protokoll, wie unten gezeigt.

5. Folgen Sie den gleichen Schritten für andere Palo Alto Networks-Geräte und überprüfen Sie den Nachbarstaat.

> Routing-Protokoll RIP Peer = = = = = = = =

 virtueller Router: Standard-
 Peer-Adresse: 13.0.0.1
 Letzte Aktualisierung: Mi Nov 5 01:52:   54 2014
 RIP-Version: 2
 ungültige Pakete: 0
 ungültige  Routen: 0


> Routing-Protokoll RIP-Zusammenfassung = = = = = = = =

virtueller Router: Standard-
Absage Default Route: Ja
Redist Default Route: Block
Intervall Sekunden: 1
Update Intervalle: 30
Verfalls Intervalle : 180
Delete Intervalle: 120
Interface: 13.0.0.2

6. ÜberPrüfen Sie Routing-Tabelle und RIP-Datenbank-Tabelle, wie unten gezeigt.

> Routing-Protokoll RIP-Datenbank

virtueller Router: Default = = = = = = = =

Flaggen: S:Stale Pfad, l:Linked, p:programmiertes
Ziel metrisches Tag Fahnen Pfad-Detail
10.50.240.0/24 1 0 L rdist Connected Route auf Ethernet1/1
 10.50.240.0/24 2 0 LP RIP Route, Next Hop 13.0.0.1, von Peer 13.0.0.1,
ge 26
10.50.241.0/24 2 0 LP RIP Route, Next Hop 13.0.0.1, von Peer 13.0.0.1,
ge 26
10.50.242.0/24 1 0 L rdist Connected Route auf Ethernet1/3
10,50 .242.0/24 2 0 LP RIP Route, Next Hop 13.0.0.1, von Peer 13.0.0.1,
ge 26
12.0.0.0/24 2 0 LP RIP Route, Next Hop 13.0.0.1, von Peer 13.0.0.1,
ge 26
13.0.0.0/24 1 0 LP RIP Connected Route on Ethernet1/6
13.0.0.0/24       1 0 L RDIST Connected Route auf Ethernet1/6
192.168.10.12/30 1 0 L rdist Route, Next Hop 192.168.10.12
192.168.10.16/30 1 0 L rdist Route, nächste Hop 192.168.10.16
172.16.2.2/31 2 0 LP RIP Route, Next Hop 13.0.0.1, von  Peer 13.0.0.1,
ge 26
172.16.2.4/31 2 0 LP RIP Route, Next Hop 13.0.0.1, von Peer 13.0.0.1,
ge 26
192.168.10.10/31 1 0 l rdist Route, Next Hop 192.168.10.10
192.168.10.20/32 1 0 l rdist Route, Next Hop 192.168.10.20
 13.0.0.0/24 10 0 L RIP local Route

> Routing-Routen-

Flaggen: a:Active,?: locker, c:Connect, h:Host, s:statisch, ~: intern, r:RIP, o:OSPF,
: BGP,
 Oi: OSPF Intra-Area, oo: OSPF Inter-Area, o1: OSPF ext-Type-1, O2: OSPF ext-Type-2

virtueller Router: default (ID 1)
 = = = = = =
Destination nexthop metrische Flaggen Age Interface
0.0.0.0/0 10.50.241.1 10 a S Ethernet1/2
10.50.240.0/24 10.50.240.63 0 a C Ethernet1/1
10.50.240.0/24 13.0.0.1          2 R Ethernet1/6< route="">
</>lernte durch RIP
10.50.240.63/32 0.0.0.0 0 a h
10.50.241.0/24 13.0.0.1 2 a R Ethernet1/6
10.50.241.63/32 0.0.0.0 0 a h
10.50.242.0 /24 10.50.242.63 0 A C Ethernet1/3
10.50.242.0/24 13.0.0.1 2 R Ethernet1/6< route="">
</>erlernt durch RIP
10.50.242.63/32 0.0.0.0 0 A H
12.0.0.0/24 13.0.0.1 2      A R Ethernet1/6
13.0.0.0/24 0.0.0.0 1 r Ethernet1/6< route="">
</>lernte durch RIP
13.0.0.0/24 13.0.0.2 0 a C Ethernet1/6
13.0.0.2/32 0.0.0.0 0 a H
172.16.2.2/31 13.0.0.1 2 A r Ethernet1/6
172.16.2.4/31 13.0.0.1 2 a r Ethernet1/6
192.168.10.10/31 192.168.10.10 10 a S Tunnel. 4
192.168.10.12/30 192.168.10 .12 10 A S Tunnel. 4
192.168.10.16/30 192.168.10.16 10 A s Tunnel. 4
192.168.10.20/32 192.168.10.20 10 a s Tunnel. 4
Gesamt Routen gezeigt: 19

Hinweis: Palo Alto Networks-Geräte unterstützen nur RIPv2. Die automatische Zusammenfassung der RIP-Routen wird nicht unterstützt.
