Resolución de problemas de enrutamiento al utilizar NAT sobre VPN
Resolution
Detalles
Cuando se traducen identificadores proxy sobre túneles IPSEC mediante NAT, es necesario señalar las rutas de las IPS traducidas en NAT a través de las interfaces del túnel.

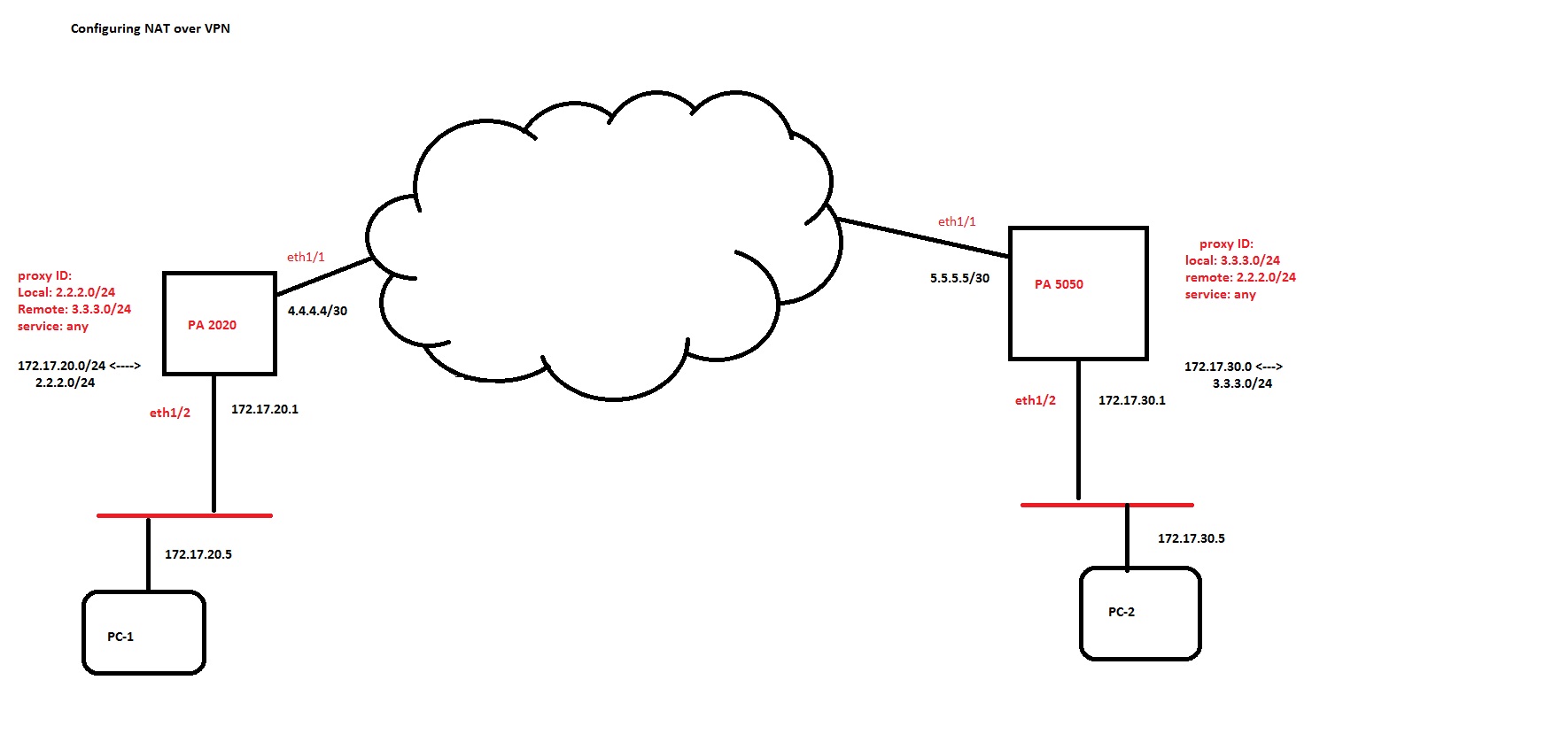

El diagrama es una configuración típica donde los clientes ocultan direcciones IP privadas en sus sitios utilizando direcciones públicas y NAT. (Para una imagen más grande, vea el adjunto abajo.)
En la PA 2020:
172.17.20.0/24 es nated hacia fuera a la red 2.2.2.0/24.
En la PA 5050:
172.17.30.0/24 es nated hacia fuera a la red 3.3.3.0/24.
NAT no necesita ser siempre un mapeo uno-a-uno. Los clientes también pueden implementar la traducción basada en puerto a direcciones IP públicas únicas. Estas direcciones IP se utilizan como ID de proxy para la VPN. Por la configuración de sesión pan-os, el cortafuegos descifra el paquete ESP y, a continuación, realiza la búsqueda de reenvío para la IP de origen y la IP de destino, del paquete interior, para determinar la interfaz y la zona de ambas direcciones IP. Si la ruta a estas direcciones IP no se apunta a la interfaz del túnel, la búsqueda de reenvío señala las direcciones a la puerta de enlace predeterminada (asumiendo que no hay ninguna ruta estática configurada para estas direcciones IP o que se están aprendiendo dinámicamente). Dado que ambas direcciones IP tienen rutas que apuntan a la interfaz Untrust y a la zona Untrust, no coincide con la Directiva que permite el tráfico de la zona a la que pertenece la interfaz del túnel, por lo que los paquetes se eliminan.
Las configuraciones de ruta necesarias además de las opciones NAT y VPN son:
admin @ PA-2020 # establecer red virtual-router default de la tabla de enrutamiento-IP estática-ruta local-sitio-NAT Destination 2.2.2.0/24 interfaz Tunnel. 1
admin @ PA-2020 # establecer red virtual-router default de la tabla de enrutamiento-IP estática-ruta local-sitio-NAT Destination 3.3.3.0/24 interfaz Tunnel. 1
Del mismo modo, la configuración de la ruta en el otro Firewall se vería como:
admin @ PA-5050 # Set red virtual-router default enrutamiento-tabla IP estática-ruta local-sitio-NAT destino 3.3.3.0/24 interfaz Tunnel. 1
admin @ PA-5050 # Set red virtual-router default enrutamiento-tabla IP estática-ruta local-sitio-NAT destino 2.2.2.0/24 interfaz Tunnel. 1
