Cómo comprobar si rutas están instaladas correctamente en el plano de gestión

Detalles

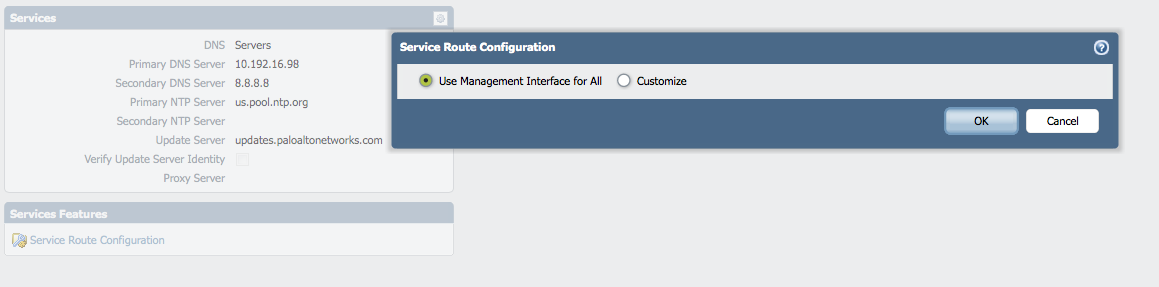

Cuando dentro de la pestaña dispositivo > Servicios > servicio de configuración de la ruta, previo aviso que por defecto, la interfaz de administración se utiliza para servicios como DNS, NTP, o para conectar a Panorama, agente de ID de usuario o actualizar el servidor.

Rutas también pueden configurarse para utilizar una interfaz de plano de datos como una fuente en lugar de la interfaz de administración.

Consulte el siguiente enlace para obtener los pasos detallados: establecer una ruta de servicio para los servicios para utilizar una interfaz de plan de información de la interfaz de usuario y la CLI web

Una vez que estos cambios están comprometidos, podría ser útil verificar si las rutas de servicios han sido instaladas correctamente y son activas en el plano de gestión. Plano de gestión utiliza un enrutamiento política la base de datos compuesta por un conjunto de tablas de enrutamiento utilizado al coincidir con criterios específicos.

Desde el CLI, la tabla de enrutamiento utilizada para la ruta de servicio (tabla 250) se puede comprobar mediante los siguientes comandos:

Cuando no hay ninguna vía de servicios configurada, la tabla está vacía.

admin@pan-5050-243 (activo) > debug dataplane vif interna ruta 250

admin@pan-5050-243 (activo) >

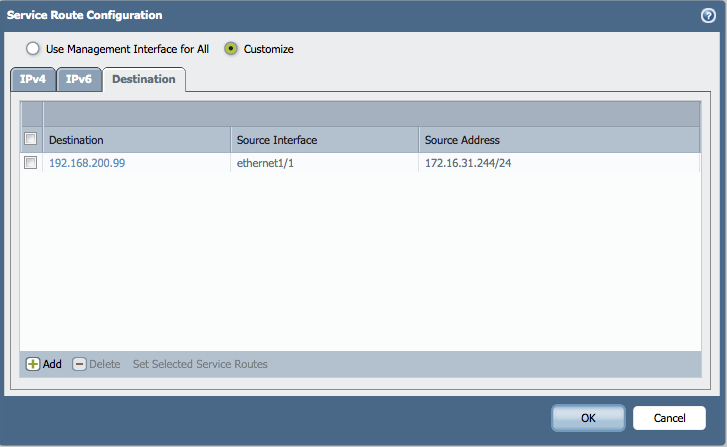

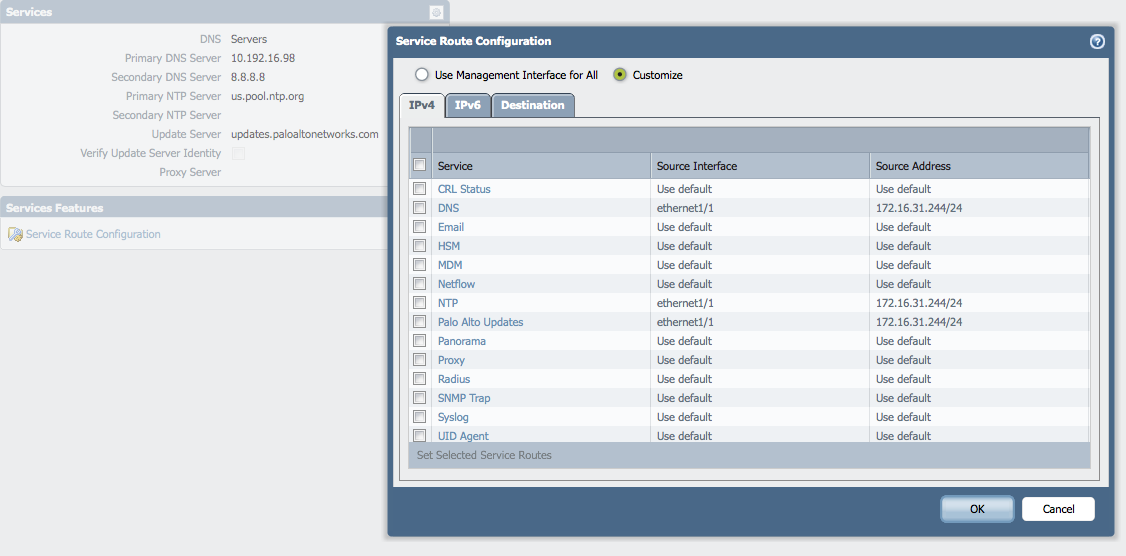

Después de cometer la configuración (imágenes arriba), ha sido poblada la tabla de enrutamiento:

admin@pan-5050-243 (activo) > debug dataplane vif interna ruta 250

193.190.138.68 vía 172.16.31.244 dev eth3.1 fuente 172.16.31.244

<>199.167.52.13 via 172.16.31.244 dev eth3.1 fuente 172.16.31.244

195.200.224.66 vía 172.16.31.244 dev eth3.1 fuente 172.16.31.244

85.234.197.3 vía 172.16.31.244 dev eth3.1 fuente 172.16.31.244

192.168.200.99 vía 172.16.31.244 dev eth3.1 fuente 172.16.31.244

10.192.16.98 vía 172.16.31.244 dev eth3.1 fuente 172.16.31.244

85.234.197.4 vía 172.16.31.244 dev eth3.1 fuente 172.16.31.244

8.8.8.8 via 172.16.31.244 dev eth3.1 fuente 172.16.31.244

Esto significa que estas rutas son activos en el plano de gestión.

Propietario: nbilly
